Токарный резьбонарезной инструмент Mitsubishi MMTI со сменными многолезвийными резьбовыми пластинами Оправки для нарезки внутренней резьбы Обозна

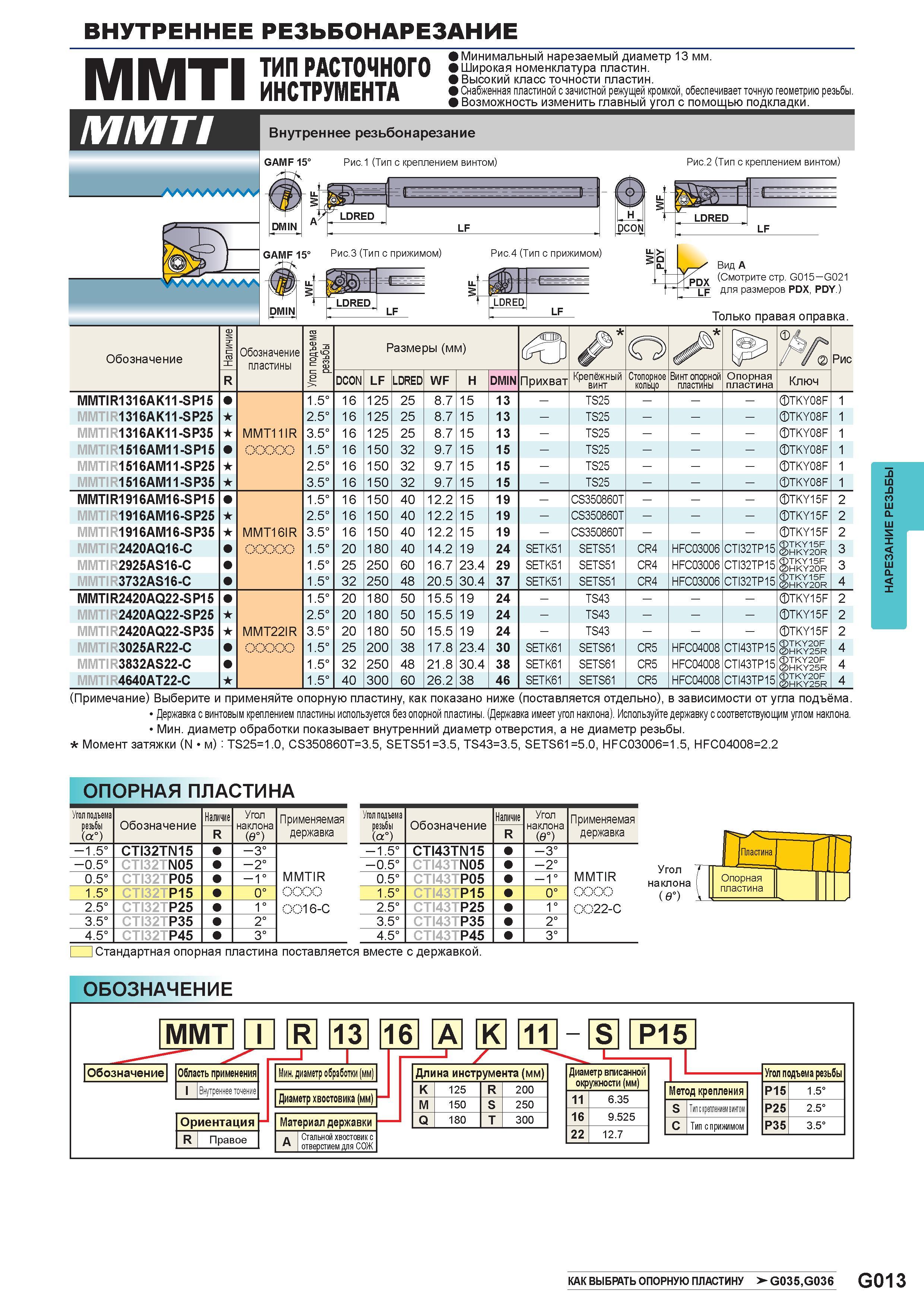

499 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.G013

499 Токарный резьбонарезной инструмент Mitsubishi MMTI со сменными многолезвийными резьбовыми пластинами Оправки для нарезки внутренней резьбы Обозна Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. G013

Токарный резьбонарезной инструмент Mitsubishi MMTI со сменными многолезвийными резьбовыми пластинами Оправки для нарезки внутренней резьбы Обозна

Токарный резьбонарезной инструмент Mitsubishi MMTI со сменными многолезвийными резьбовыми пластинами Оправки для нарезки внутренней резьбы Обозначение Комплектующие технологические характеристики Минимальный нарезаемый диаметр 13 мм. Широкая номенклатура пластин. Высокий класс точности пластин. Снабженная пластиной с зачистной режущей кромкой, обеспечивает точную геометрию резьбы. Возможность изменить главный угол с помощью подкладки. JWAMVW Внутреннее резьбонарезание GAMF 15° Рис.1 (Тип с креплением винтом) Рис.2 (Тип с креплением винтом) GAMF 15° Рис.3 (Тип с прижимом) Рис.4 (Тип с прижимом) i>- зр u-T LDRED LF PDX LF Вид A (Смотрите стр. G015 G021 для размеров PDX, PDY.) Только правая оправка. Обозначение Наличие Обозначение пластины Угол подъема резьбы Размеры (мм) ей О %г- / x Рис R DCON LF LDRED WF H DMIN Прихват Крепёжный винт Стопорное кольцо Винт опорной пластины Опорная пластина Ключ MMTIR1316AK11-SP15 1.5° 16 125 25 8.7 15 13 TS25 TKY08F 1 MMTIR1316AK11-SP25 2.5° 16 125 25 8.7 15 13 TS25 TKY08F 1 MMTIR1316AK11-SP35 MMT11IR .5° СО 16 125 25 8.7 15 13 TS25 TKY08F 1 MMTIR1516AM11-SP15 1.5° 16 150 32 9.7 15 15 TS25 TKY08F 1 MMTIR1516AM11-SP25 .5° 16 150 32 9.7 15 15 TS25 TKY08F 1 MMTIR1516AM11-SP35 3.5° 16 150 32 9.7 15 15 TS25 TKY08F 1 MMTIR1916AM16-SP15 1.5° 16 150 40 12.2 15 19 CS350860T TKY15F 2 MMTIR1916AM16-SP25 2.5° 16 150 40 12.2 15 19 CS350860T TKY15F 2 MMTIR1916AM16-SP35 MMT16IR 3.5° 16 150 40 12.2 15 19 CS350860T TKY15F 2 MMTIR2420AQ16-C 1.5° 20 180 40 14.2 19 24 SETK51 SETS51 CR4 HFC03006 CTI32TP15 TKY15F XHKY20R 3 MMTIR2925AS16-C 1.5° 25 250 60 16.7 23.4 29 SETK51 SETS51 CR4 HFC03006 CTI32TP15 TKY15F XHKY20R 3 MMTIR3732AS16-C 1.5° 32 250 48 20.5 30.4 37 SETK51 SETS51 CR4 HFC03006 CTI32TP15 TKY15F XHKY20R 4 MMTIR2420AQ22-SP15 1.5° 20 180 50 15.5 19 24 TS43 TKY15F 2 MMTIR2420AQ22-SP25 2.5° 20 180 50 15.5 19 24 TS43 TKY15F 2 MMTIR2420AQ22-SP35 MMT22IR 3.5° 20 180 50 15.5 19 24 TS43 TKY15F 2 MMTIR3025AR22-C 1.5° 25 200 38 17.8 23.4 30 SETK61 SETS61 CR5 HFC04008 CTI43TP15 TKY20F XHKY25R 4 MMTIR3832AS22-C 1.5° 32 250 48 21.8 30.4 38 SETK61 SETS61 CR5 HFC04008 CTI43TP15 TKY20F XHKY25R 4 MMTIR4640AT22-C 1.5° 40 300 60 26.2 38 46 SETK61 SETS61 CR5 HFC04008 CTI43TP15 TKY20F XHKY25R 4 (Примечание) Выберите и применяйте опорную пластину, как показано ниже (поставляется отдельно), в зависимости от угла подъёма. Державка с винтовым креплением пластины используется без опорной пластины. (Державка имеет угол наклона). Используйте державку с соответствующим углом наклона. Мин. диаметр обработки показывает внутренний диаметр отверстия, а не диаметр резьбы. Момент затяжки (N м) TS25=1.0, CS350860T=3.5, SETS51=3.5, TS43=3.5, SETS61=5.0, HFC03006=1.5, HFC04008=2.2 ОПОРНАЯ ПЛАСТИНА Угол подъема резьбы (а°) Обозначение Наличие Угол наклона (0°) Применяемая Уга3““ державка ра°) Обозначение Наличие Угол наклона (0°) Применяемая державка R R 1ГТ 1.5° CTI32TN15 3° 1.5° CTI43TN15 3° Пластина 0.5° CTI32TN05 2° 0.5° CTI43TN05 2° Г 0.5° CTI32TP05 1° MMTIR 0.5° CTI43TP05 1° MMTIR на наГ Опорная 1.5° CTI32TP15 0° ОООО 1.5° CTI43TP15 0° пластина 2.5° CTI32TP25 1° 0016-C 2.5° CTI43TP25 1° 0022-C 3.5° CTI32TP35 2° 3.5° CTI43TP35 2° 4.5° CTI32TP45 3° 4.5° CTI43TP45 3° I Стандартная опорная пластина поставляется вместе с державкой. ОБОЗНАЧЕНИЕ MMT I R 13 16 A K 11 - S P15 Обозначение Область применения I Внутреннее точение Ориентация R Правое I Мин. диаметр обработки (мм) Диаметр хвостовика (мм) Материал державки A Стальной хвостовик с отверстием для СОЖ Длина инструмента (мм) K 125 R 200 M 150 S 250 Q 180 T 300 Диаметр вписанной окружности (мм) 11 6.35 16 9.525 22 12.7 Метод крепления S Типнреплениеминтом C Тип с прижимом Угол подъема резьбы P15 1.5° P25 2.5° P35 3.5° КАК ВЫБРАТЬ ОПОРНУЮ ПЛАСТИНУ >- G035,G036 G013 Нарезание резьбы резцом Внутреннее точение резьбы MMTI ТИП РАСТОЧНОГО ИНСТРУМЕНТА
