MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

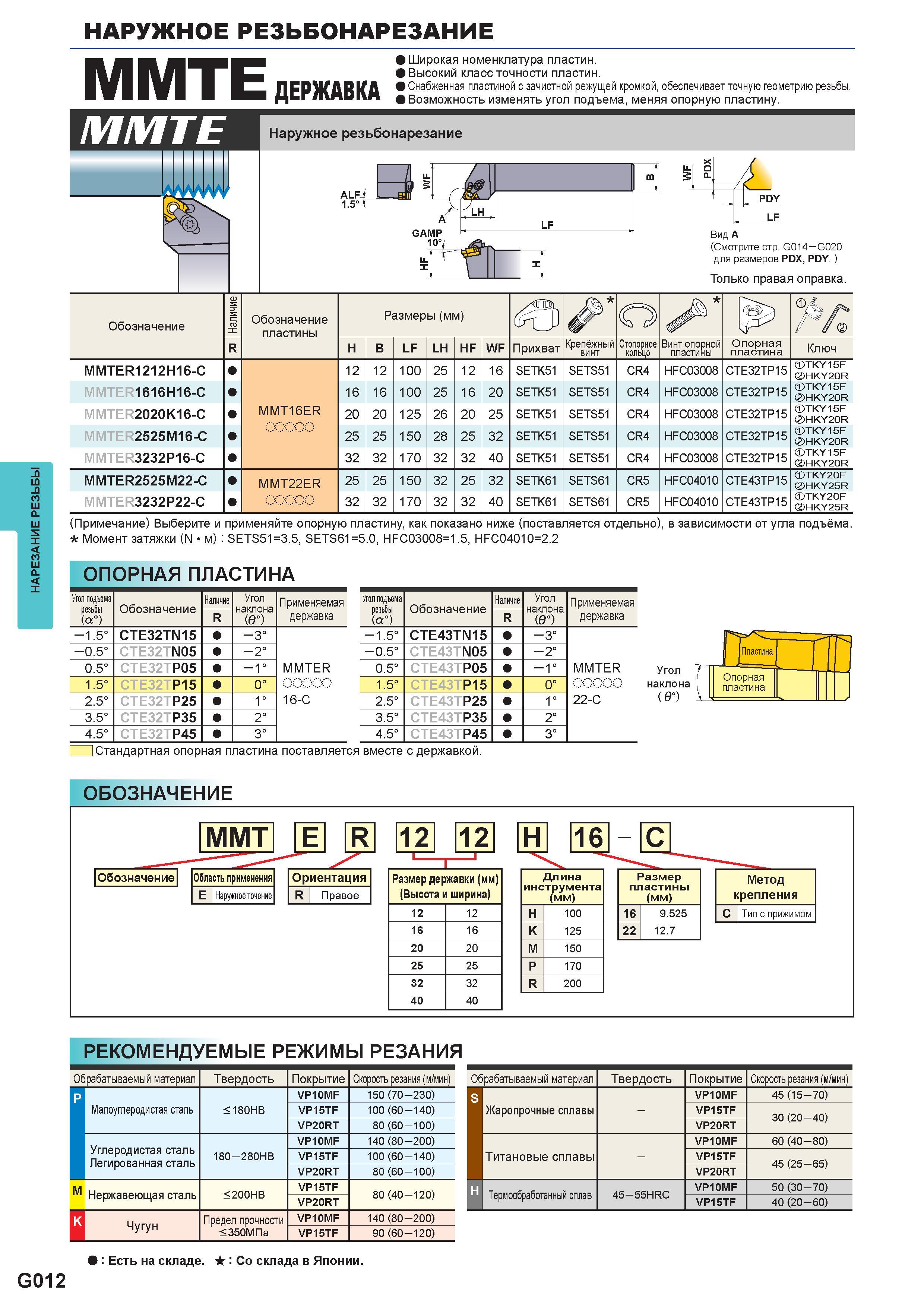

Резьбовые токарные резцы Мицубиси MMTE со стандартным призматическим хвостовиком для наружного нарезания резьб различных стандартов Изображение К

498 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.G012

498 Резьбовые токарные резцы Мицубиси MMTE со стандартным призматическим хвостовиком для наружного нарезания резьб различных стандартов Изображение К Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. G012

Резьбовые токарные резцы Мицубиси MMTE со стандартным призматическим хвостовиком для наружного нарезания резьб различных стандартов Изображение К

Резьбовые токарные резцы Мицубиси MMTE со стандартным призматическим хвостовиком для наружного нарезания резьб различных стандартов Изображение Комплектующие Эскиз с основными размерами металлорежущего инструмента из Японии Характеристики Широкая номенклатура пластин. Высокий класс точности пластин. Снабженная пластиной с зачистной режущей кромкой, обеспечивает точную геометрию резьбы. Возможность изменять угол подъема, меняя опорную пластину. MMTE Наружное резьбонарезание ALF 1.5° GAMP 10 LH LF PDY „ LF Вид A (Смотрите стр. G014-G020 для размеров PDX, PDY.) Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) /Ой (£0 О f /x R H B LF LH HF WF Прихват Крепёжный винт Стопорное кольцо Винт опорной пластины Опорная пластина Ключ MMTER1212H16-C 12 12 100 25 12 16 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R MMTER1616H16-C 16 16 100 25 16 20 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R MMTER2020K16-0 MMT16ER 20 20 125 26 20 25 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R MMTER2525M16-0 25 25 150 28 25 32 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R MMTER3232P16-0 32 32 170 32 32 40 SETK51 SETS51 CR4 HFC03008 CTE32TP15 TKY15F XHKY20R MMTER2525M22-0 MMT22ER 25 25 150 32 25 32 SETK61 SETS61 CR5 HFC04010 CTE43TP15 TKY20F XHKY25R MMTER3232P22-0 32 32 170 32 32 40 SETK61 SETS61 CR5 HFC04010 CTE43TP15 TKY20F XHKY25R (Примечание) Выберите и Момент затяжки (N м) применяйте опорную пластину, как показано ниже (поставляется отдельно), в зависимости от угла подъёма. SETS51=3.5, SETS61=5.0, HFC03008=1.5, HFC04010=2.2 ОПОРНАЯ ПЛАСТИНА Угол подъема резьбы (а°) Обозначение Наличие Угол наклона (0°) Применяемая державка Угол подъема резьбы (а°) Обозначение Наличие Угол наклона (0°) Применяемая державка R R -1.5° 0TE32TN15 - 3° -1.5° 0TE43TN15 - 3° -0.5° CTE32TN05 - 2° -0.5° CTE43TN05 - 2° 0.5° CTE32TP05 -1° MMTER 0.5° CTE43TP05 -1° MMTER 1.5° 0TE32TP15 0° 1.5° 0TE43TP15 0° 2.5° 0TE32TP25 1° 16-C 2.5° 0TE43TP25 1° 22-C 3.5° 0TE32TP35 2° 3.5° 0TE43TP35 2° 4.5° 0TE32TP45 3° 4.5° 0TE43TP45 3° Угол наклона (0°) Пластина Опорная \ пластина I Стандартная опорная пластина поставляется вместе с державкой. ОБОЗНАЧЕНИЕ A MMT E R 12 12 H 1 0 Обозначение Область применения E Наружное точение Ориентация R Правое Размер державки (мм) (Высота и ширина) 12 12 16 16 20 20 25 25 32 32 40 40 Длина инструмента (мм) H 100 K 125 M 150 P 170 R 200 0 Размер пластины (мм) Метод крепления 16 9.525 0 Тип с прижимом 22 12.7 Рекомендуемые режимы резания Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) Обрабатываемый материал Твердость Покрытие Скорость резания(м/мин) P VP10MF 150 (70-230) VP10MF 45 (15-70) Малоуглеродистая сталь < 180HB VP15TF 100 (60-140) Жаропрочные сплавы - VP15TF 30 (20-40) VP20RT 80 (60-100) VP20RT Углеродистая сталь Легированная сталь VP10MF 140 (80-200) VP10MF 60 (40-80) 180-280HB VP15TF 100 (60-140) Титановые сплавы - VP15TF 45 (25-65) VP20RT 80 (60-100) VP20RT M Нержавеющая сталь <200HB VP15TF 80 (40-120) H Термообработанный сплав 45-55HRC VP10MF 50 (30-70) VP20RT VP15TF 40 (20-60) K Чугун Предел прочности VP10MF 140 (80-200) < 350МПа VP15TF 90 (60-120) G012 Есть на складе. Со склада в Японии. Нарезание резьбы резцом Наружное резьбонарезание
