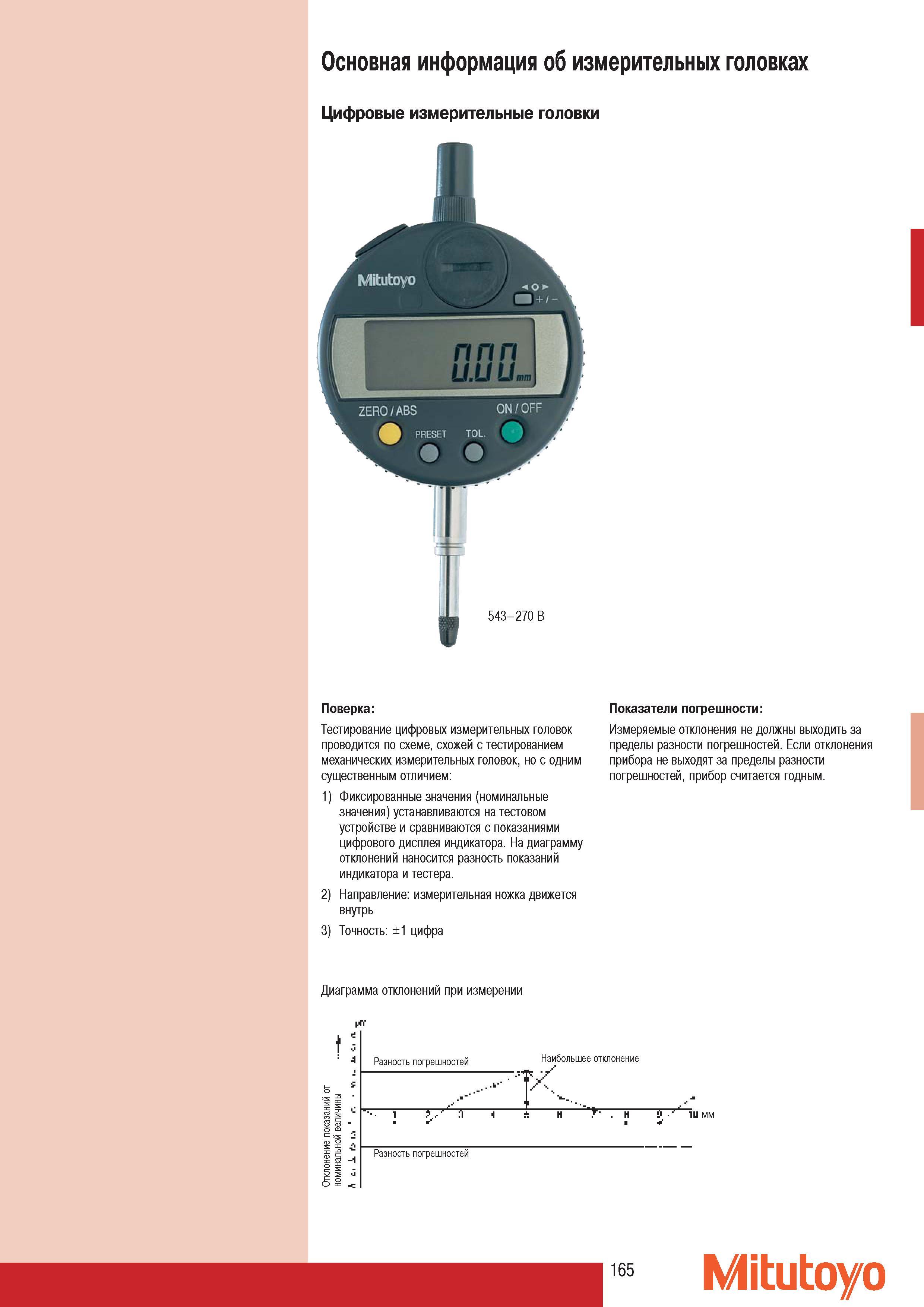

167 Каталог MITUTOYO 2007 Средства измерений Измерительные инструменты и приборы Стр.165
Тестирование цифровых измерительных головок проводится по схеме схожей с тестированием механических измерительных головок но с одним существенным отличием 1) Тестирование цифровых измерительных головок проводится по схеме схожей с тестированием механических измерительных головок но с одним существенным отличием 1) Фиксированные значения (номинальные значения) устанавливаются на тестовом устройстве и сравниваются с показаниями цифрового дисплея индикатора. На диаграмму отклонений наносится разность показаний индикатора и тестера. 2) Направление измерительная ножка движется внутрь 3) Точность 1 цифра Показатели погрешности Измеряемые отклонения не должны выходить за пределы разности погрешностей. Если отклонения прибора не выходят за пределы разности погрешностей прибор считается годным. Диаграмма отклонений при измерении 65 Mitutoyo Цифровые измерительные головки Основная информация об измерительных головках Поверка
