Контрольно-измерительный инструмент и оборудование / Measuring instruments

MITUTOYO | Каталог MITUTOYO 2007 Средства измерений (Всего 398 стр.)

Описание Mitutoyo Механические измерительные головки Для индикаторов часового типа нулевая точка должна быть установлена с максимально возможной точностью на

166 Каталог MITUTOYO 2007 Средства измерений Измерительные инструменты и приборы Стр.164

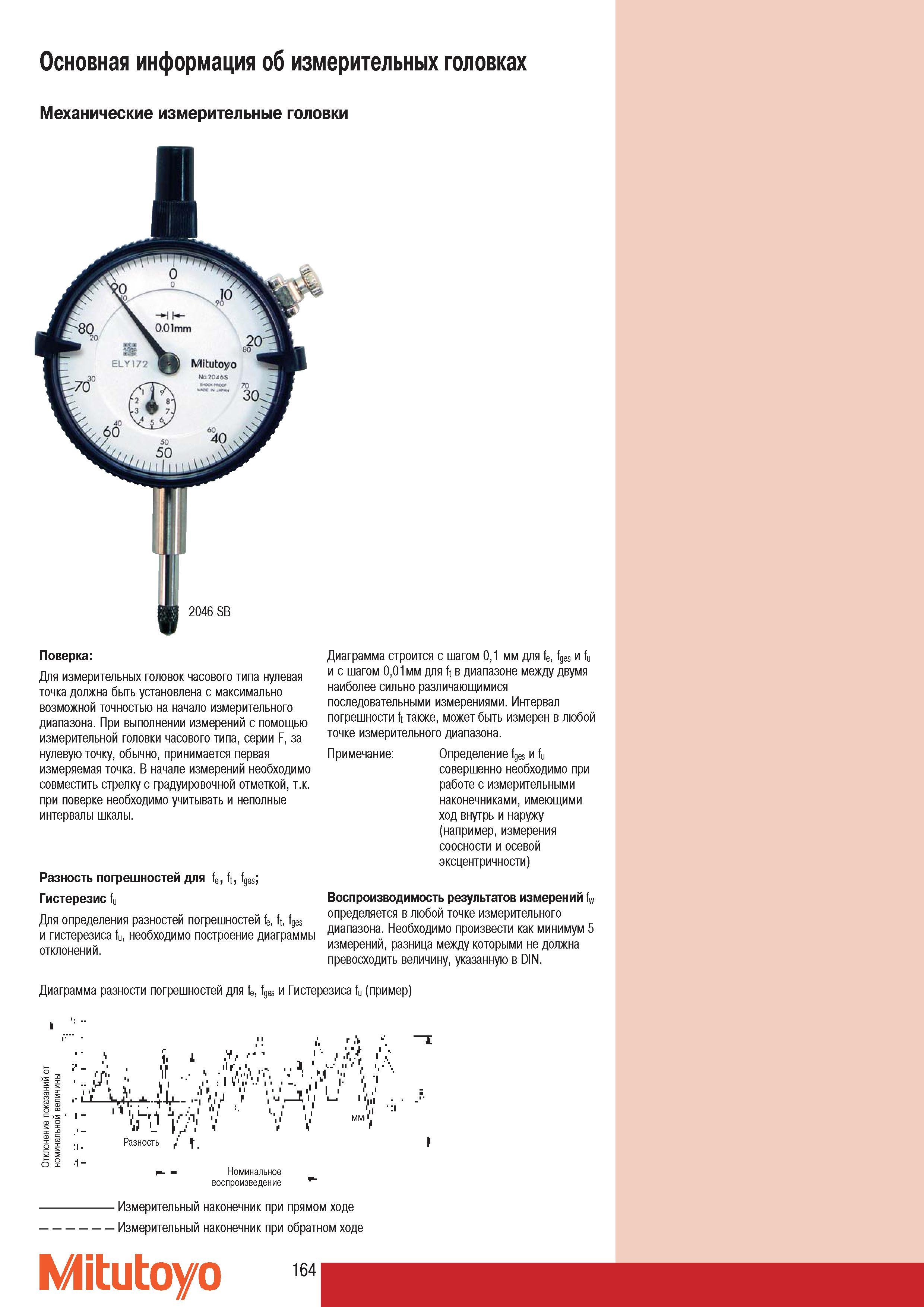

166 Описание Mitutoyo Механические измерительные головки Для индикаторов часового типа нулевая точка должна быть установлена с максимально возможной точностью на Каталог MITUTOYO 2007 Средства измерений Измерительные инструменты приборы оборудование для машиностроения и промышленности Стр. 164

Описание Mitutoyo Механические измерительные головки Для индикаторов часового типа нулевая точка должна быть установлена с максимально возможной точностью на

Описание Mitutoyo Механические измерительные головки Для индикаторов часового типа нулевая точка должна быть установлена с максимально возможной точностью на начало измерительного диапазона. При выполнении измерений с помощью измерительной головки часового типа серии F за нулевую точку обычно принимается первая измеряемая точка. В начале измерений необходимо совместить стрелку с градуировочной отметкой т.к. при поверке необходимо учитывать и неполные интервалы шкалы. Разность погрешностей для fe ft fges; Гистерезис fu Для определения разностей погрешностей fe ft fges и гистерезиса fu необходимо построение диаграммы отклонений. ... Разность f 5 5 -1- Номинальное воспроизведение Измерительный наконечник при прямом ходе Измерительный наконечник при обратном ходе Mitutoyo 64 Основная информация об измерительных головках Диаграмма строится с шагом 01 мм для fe fges и fu и с шагом 001мм для ft в диапазоне между двумя наиболее сильно различающимися последовательными измерениями Интервал погрешности ft также может быть измерен в любой точке измерительного диапазона. Примечание Определение fges и fu совершенно необходимо при работе с измерительными наконечниками имеющими ход внутрь и наружу (например измерения соосности и осевой эксцентричности) Воспроизводимость результатов измерений fw определяется в любой точке измерительного диапазона. Необходимо произвести как минимум 5 измерений разница между которыми не должна превосходить величину указанную в DIN. Диаграмма разности погрешностей для fe fges и Гистерезиса fu (пример) Поверка
