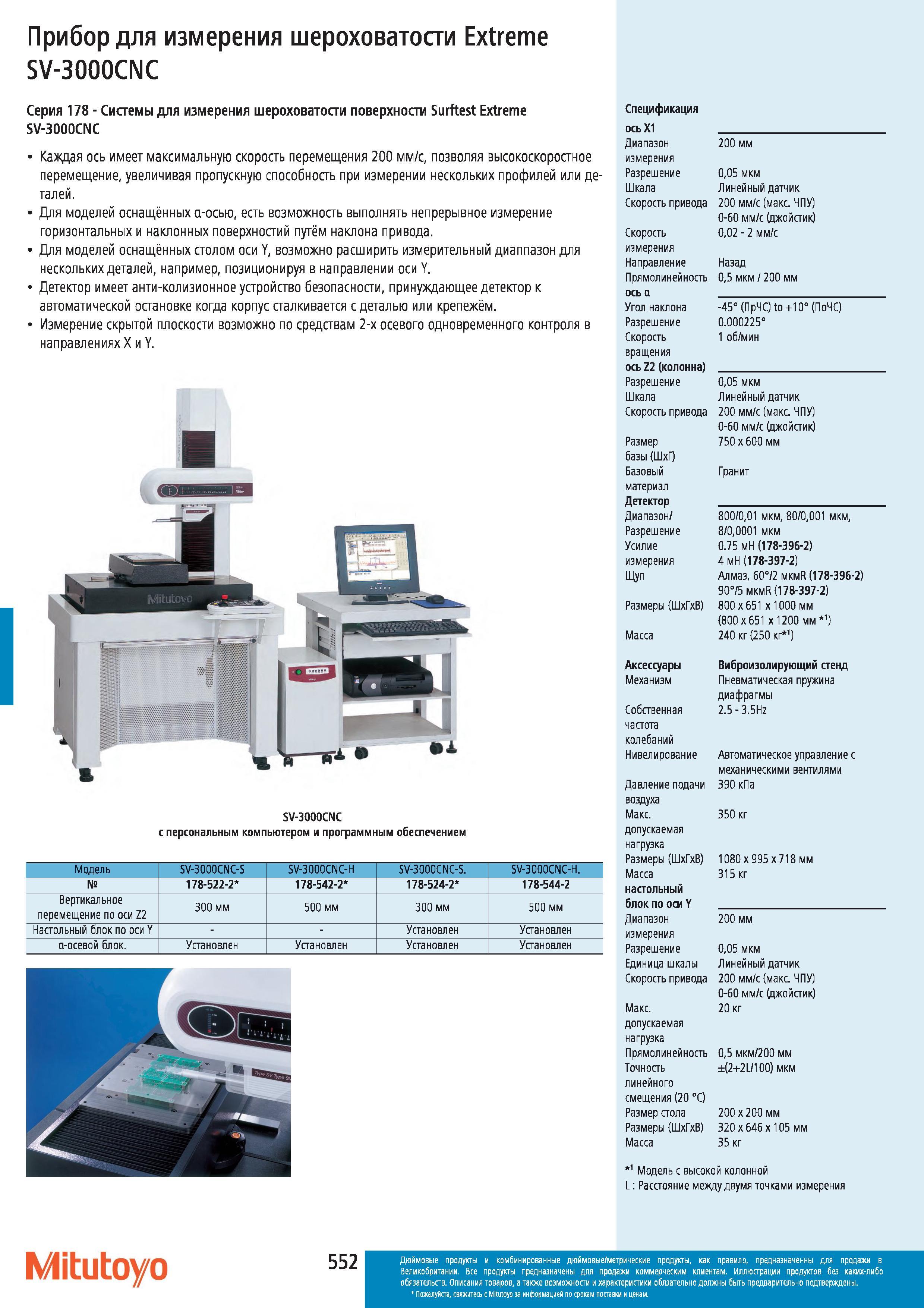

Системы Mitutoyo для измерения шероховатости поверхности Surftest Extreme SV-3000CNC Каждая ось имеет максимальную скорость перемещения 200 мм с позволяя высокоскоростное перемещение увеличивая пропускную способность при измерении нескольких профилей или деталей. Для моделей оснащённых a-осью есть возможность выполнять непрерывное измерение горизонтальных и наклонных поверхностий путём наклона привода. Для моделей оснащённых столом оси Y возможно расширить измерительный диаппазон для нескольких деталей например позиционируя в направлении оси Y. Детектор имеет анти-колизионное устройство безопасности принуждающее детектор к автоматической остановке когда корпус сталкивается с деталью или крепежём. Измерение скрытой плоскости возможно по средствам 2-х осевого одновременного контроля в направлениях X и Y. SV-3000CNC с персональным компьютером и программным обеспечением Модель SV-3000CNC-S SV-3000CNC-H SV-3000CNC-S. SV-3000CNC-H. Вертикальное перемещение по оси Z2 178-522-2 300 мм 178-542-2 500 мм 178-524-2 300 мм 178-544-2 500 мм Настольный блок по осиУ а-осевой блок. Установлен Установлен Установлен Установлен Установлен Установлен Mitutoyo Спецификация ось Х1 Диапазон 200 мм измерения Разрешение 005 мкм Шкала Линейный датчик Скорость привода 200 мм с (макс. ЧПУ) 0-60 мм с (джойстик) Скорость 002 2 мм с измерения Направление Назад Прямолинейность 05 мкм 200 мм ось а Угол наклона -45 (ПрЧС) to +10 (ПоЧС) Разрешение 0.000225 Скорость 1 об мин вращения ось 72 (колонна) Разрешение 005 мкм Шкала Линейный датчик Скорость привода 200 мм с (макс. ЧПУ) 0-60 мм с (джойстик) Размер 750x600 мм базы (ШхГ) Базовый Гранит материал Детектор Диапазон 800 001 мкм 80 0001 мкм Разрешение 8 00001 мкм Усилие 0.75 мН (178-396-2) измерения 4 мН (178-397-2) Щуп Алмаз 60 2 mkmR (178-396-2) 90 5 mkmR (178-397-2) Размеры (ШхГхВ) 800x651 х 1000 мм (800x651 х 1200 мм 1) Масса 240 кг (250 кг 1) Аксессуары Виброизолирующий стенд Механизм Пневматическая пружина диафрагмы Собственная 2.5-3.5Hz частота колебаний Нивелирование Автоматическое управление с механическими вентилями Давление подачи 390 кПа воздуха Макс. 350 кг допускаемая нагрузка Размеры (ШхГхВ) 1080x995x718 мм Масса 315 кг настольный блок по оси Y Диапазон 200 мм измерения Разрешение 005 мкм Единица шкалы Линейный датчик Скорость привода 200 мм с (макс. ЧПУ) 0-60 мм с (джойстик) Макс. 20 кг допускаемая нагрузка Прямолинейность 05 мкм 200 мм Точность (2+2L 100) мкм линейного смещения (20 С) Размер стола 200x200 мм Размеры (ШхГхВ) 320 х 646 х 105 мм Масса 35 кг Модель с высокой колонной L Расстояние между двумя точками измерения Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Прибор для измерения шероховатости Extreme SV-3000CNC Серия 178
