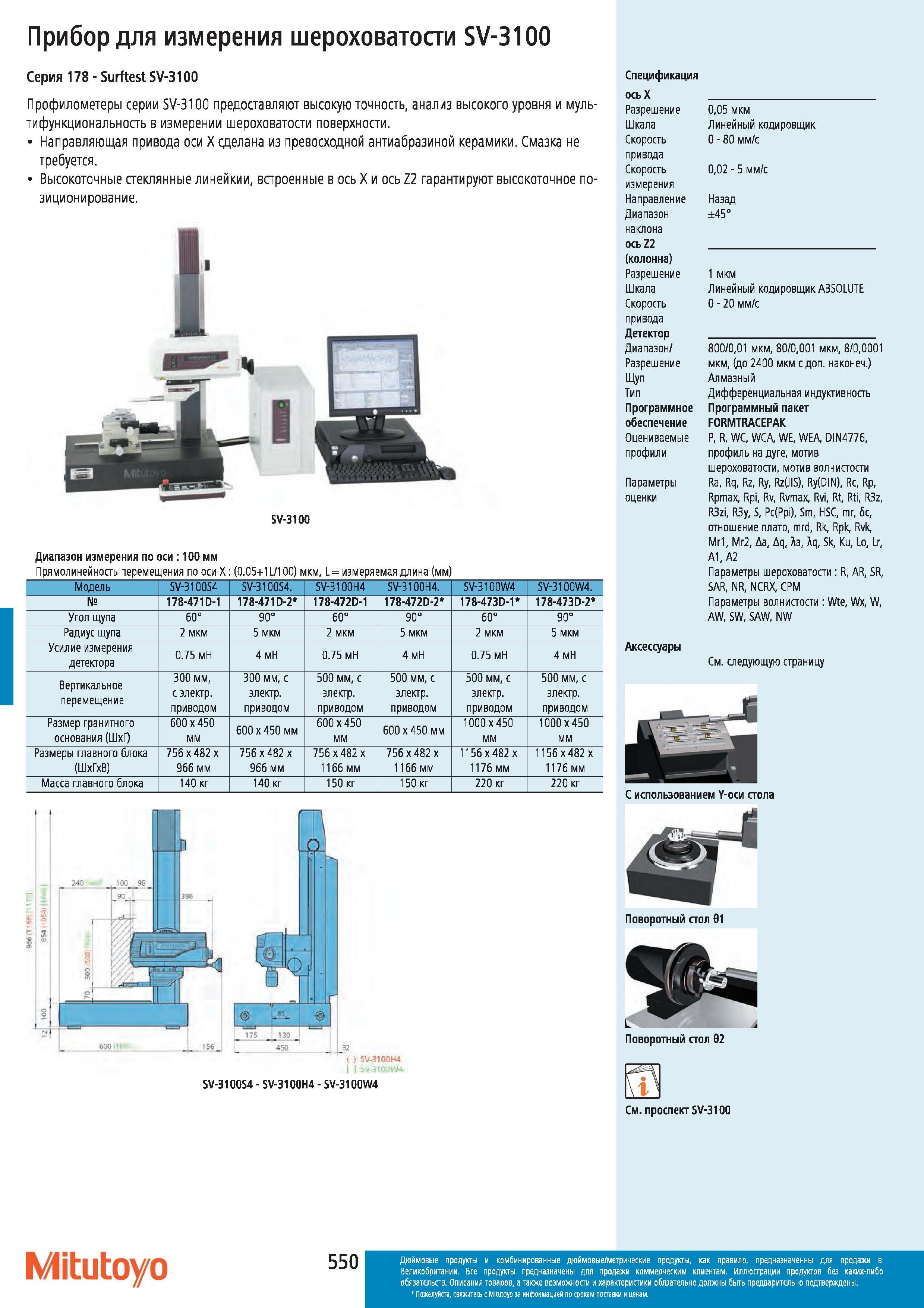

Профилометры Mitutoyo серии SV-3100 предоставляют высокую точность анализ высокого уровня и мультифункциональность в измерении шероховатости поверхности. Направляющая привода оси X сделана из превосходной антиабразиной керамики. Смазка не требуется. Высокоточные стеклянные линейкии встроенные в ось X и ось Z2 гарантируют высокоточное позиционирование. т. SV-3100 Диапазон измерения по оси 100 мм Прямолинейность перемещения по оси X (0.05+1 L 100) мкм L измеряемая длина (мм) Модель SV-3100S4 SV-3100S4. SV-3100H4 SV-3100H4. SV-3100W4 SV-3100W4. 178-471D-1 178-471D-2 178-472D-1 178-472D-2 178-473D-1 178-473D-2 Угол щупа 60 90 60 90 60 90 Радиус щупа 2 мкм 5 мкм 2 мкм 5 мкм 2 мкм 5 мкм Усилие измерения детектора 0.75 мН 4 мН 0.75 мН 4 мН 0.75 мН 4 мН Вертикальное перемещение 300 мм с элекгр. приводом 300 мм с элекгр. приводом 500 мм с элекгр. приводом 500 мм с элекгр. приводом 500 мм с элекгр. приводом 500 мм с элекгр. приводом Размер гранитного основания (ШхГ) 600x450 мм 600 х 450 мм 600x450 мм 600 x450 мм 1000x450 мм 1000x450 мм Размеры главного блока (ШхГхВ) 756х482х 966 мм 756х482х 966 мм 756х482х 1166 мм 756х482х 1166 мм 1156 х482 х 1176 мм 1156x482 х 1176 мм Масса главного блока 140 кг 140 кг 150 кг 150 кг 220 кг 220 кг ( ) SV-3100H4 SV-3100S4 SV-3100H4 SV-3100W4 Спецификация осьХ Разрешение Шкала Скорость привода Скорость измерения Направление Диапазон наклона ocbZ2 (колонна) Разрешение Шкала Скорость привода Детектор Диапазон Разрешение Щуп Тип Программное обеспечение Оцениваемые профили Параметры оценки 005 мкм Линейный кодировщик О 80 мм с 002 5 мм с Назад 45 Линейный кодировщик ABSOLUTE О 20 мм с 800 001 мкм 80 0001 мкм 8 00001 мкм (до 2400 мкм с доп. наконеч.) Алмазный Дифференциальная индуктивность Программный пакет FORMTRACEPAK Р R WC WCA WE WEA DIN4776 профиль на дуге мотив шероховатости мотив волнистости Ra Rq Rz Ry Rz(llS) Ry(DIN) Rc Rp Rpmax Rpi Rv Rvmax Rvi Rt Rti R3z R3zi R3y S Pc(Ppi) Sm HSC mr 6c отношение плато mrd Rk Rpk Rvk Mr1 Mr2 Да Aq Aa Xq Sk Ku Lo Lr A1A2 Параметры шероховатости R AR SR SAR NR NCRX CPM Параметры волнистости Wte Wx W AW SW SAW NW Аксессуары См. следующую страницу См. проспект SV-3100 Mitutoyo Поворотный стол 61 Поворотный стол 62 Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Прибор для измерения шероховатости SV-3100 Серия 178-Surftest SV-3100
