Шлифовальные круги на керамической связке для наружного круглого шлифования

Шлифовальные круги на керамической связке для наружного круглого шлифования

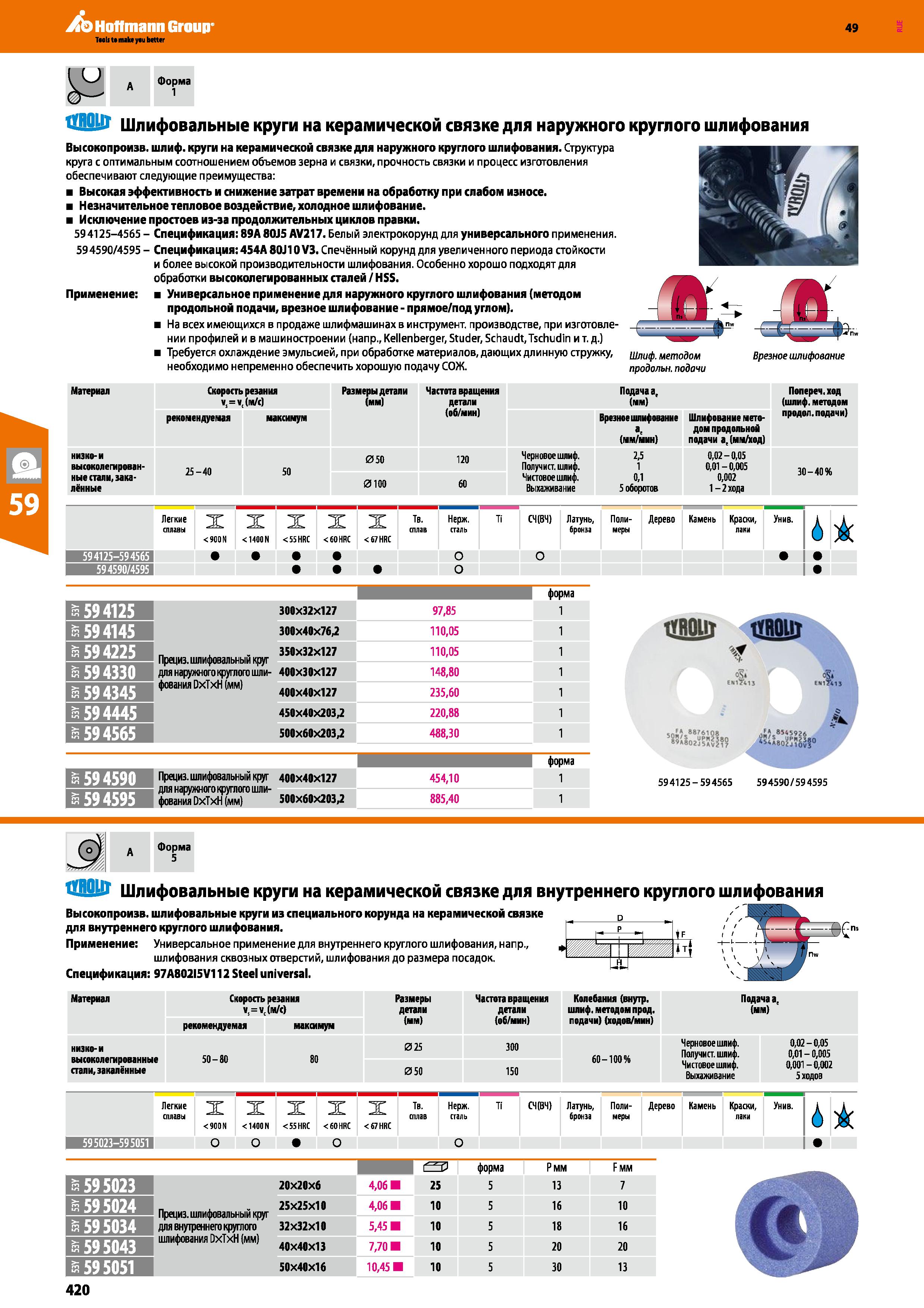

Шлифовальные круги на керамической связке для наружного круглого шлифования _ Высокопроизв. шлиф, круги на керамической связке для наружного круглого шлифования. Структура круга с оптимальным соотношением объемов зерна и связки, прочность связки и процесс изготовления обеспечивают следующие преимущества: Высокая эффективность и снижение затрат времени на обработку при слабом износе. Незначительное тепловое воздействие, холодное шлифование. Исключение простоев из-за продолжительных циклов правки. 59 4125-4565 - Спецификация: 89А 80J5 AV217. Белый электрокорунд для универсального применения. 594590 4595 - Спецификация: 454A8QJ10V3. Спечённый корунд для увеличенного периода стойкости и более высокой производительности шлифования. Особенно хорошо подходят для обработки высоколегированных сталей HSS. Применение: Универсальное применение для наружного круглого шлифования (методом продольной подачи, врезное шлифование - прямое под углом). На всех имеющихся в продаже шлифмашинах в инструмент, производстве, при изготовлении профилей и в машиностроении (напр., Kellenberger, Studer, Schaudt, Tschudin и т. д.) Требуется охлаждение эмульсией, при обработке материалов, дающих длинную стружку, шлиф, методом необходимо непременно обеспечить хорошую подачу СОЖ. продольн, подачи Врезное шлифование Материал Скорость резания ,= ,(м с) рекомендуемая максимум низко-и высоколегированные стали, закалённые 25-40 50 Размеры детали (мм) Частота вращения детали (об мин) 050 120 0100 60 Подача а, (мм) Врезное шлифование а, (мм мин) Шлифование методом продольной подачи а, (мм ход) Черновое шлиф. 2,5 0,02-0,05 Получист. шлиф. 1 0,01-0,005 Чистовое шлиф. 0,1 0,002 Выхаживание 5 оборотов 1—2 хода Полереч.ход (шлиф, методом продол.подачи) 30 - 40% Легкие сплавы < 9С0 N X <1400 N X < 55 HRC X < 60HRC X < 67 HRC Тв. сплав Нерж, сталь Ti СЧ ВЧ) Латунь, бронза Полимеры Дерево Камень Краски, лаки Унив. 6 594125-594565 594590 4595 о 5 59 4125 300X32X127 97,85 1 к 59' Г ' 1 ' Ц lLp 300x40x76,2 110,05 1 S 594225 350x32x127 Прециз. шлифовальный круг 110,05 1 6 59 4330 для наружного круглого шли- 400x30x127 148,80 1 й 59 4345 фоеания DxTxH(mm) ... 400x40x127 235,60 1 5 59 4445 450x40x203,2 220,88 1 Й59- 1565 500x60x203,2 488,30 1 6 59 4590 Прециз. шлифовальный круг 401x40x127 454,10 1 НЕЕГ 595 для наружного круглого шли- фования DxT хН (мм) 500x60x203,2 885,40 1 594125-594565 594590 594595 Форма 5 Шлифовальные круги на керамической связке для внутреннего круглого шлифования Высокопроизв. шлифовальные круги из специального корунда на керамической связке для внутреннего круглого шлифования. Применение: Универсальное применение для внутреннего круглого шлифования, напр., шлифования сквозных отверстий, шлифования до размера посадок. Спецификация: 97A802I5V112 Steel universal. If Материал Скорость резания V, = Vt (м с) рекомендуемая максимум низко-и высоколегированные пали, закалённые 50-80 80 Размеры детали (мм) Частота вравдоия детали (об мин) 025 300 050 150 Колебания (внутр. шлиф, методом прод. подачи)(ходов мин) 60-100% Подача а, (мм) Черновое шлиф. Получи ст. шлиф. Чистовое шлиф. Выхаживание 0,02-0,05 0,01-0,005 0,001-0,002 5 ходов Легкие )Г сплавы < 900N X <1400 N X < 55 HRC X < 60 HRC X Тв- сплав < 67 HRC Нерж, сталь Ti СЧ ВЧ) Латунь, Поли-бронза меры Дерево Камень Краски, Унив. лаки Ь-к 595023-595051 I ВЯ О форма Рмм Fmm >- m 595023 20x20x6 4,06 25 5 13 7 m 595024 Прециз. шлифовальный круг для внутреннего круглого 25x25x10 4,06 10 5 16 10 >- w 595034 32x32x10 5,45 10 5 18 16 >- V 595043 шлифования DxTxH (мм) 40x40x13 7,70 10 5 20 20 ”sj 595051 50x40x16 10,45 10 5 30 13 420
