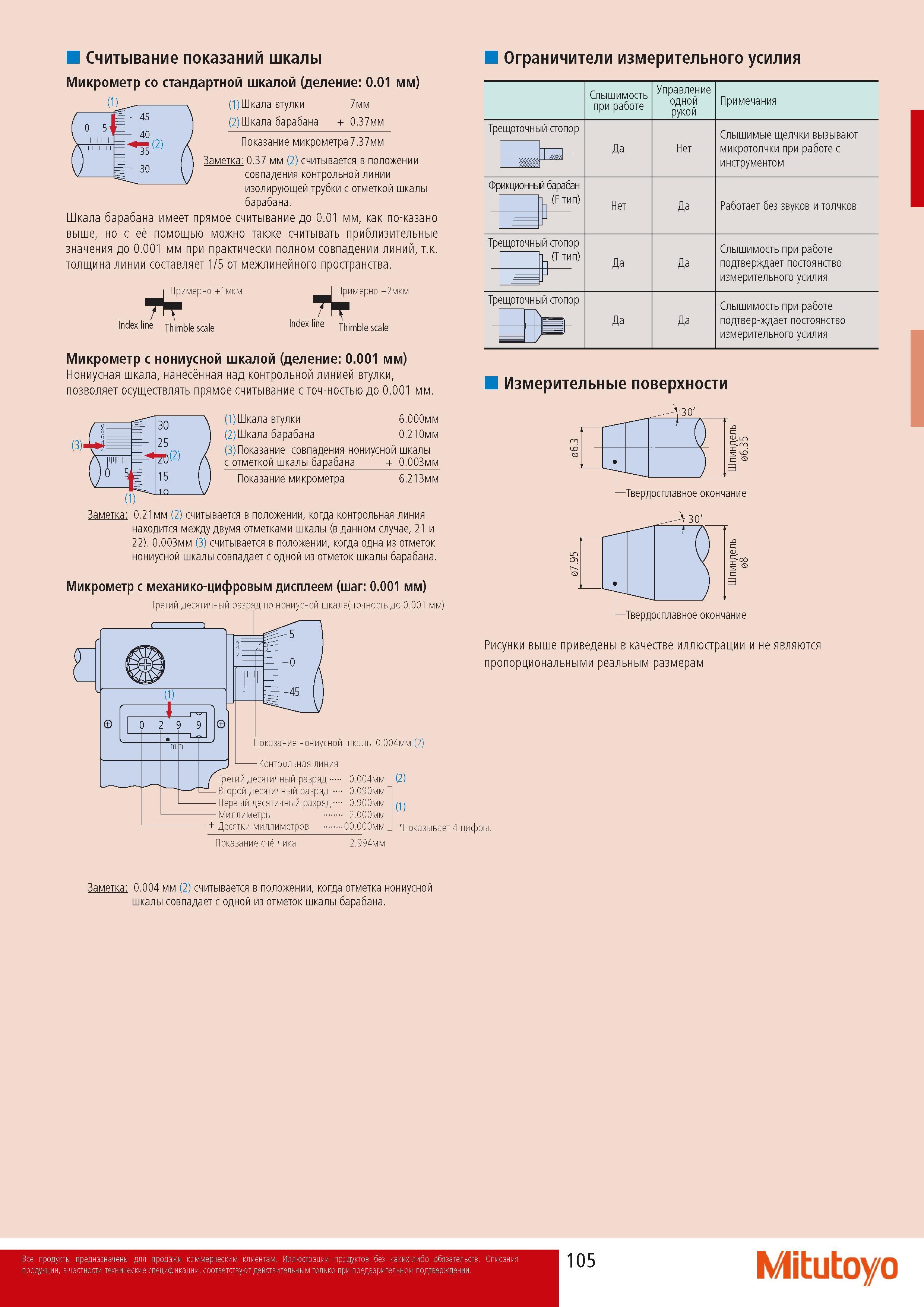

Считывание показаний шкалы микрометрического инструмента Краткое руководство по высокоточным измерительным приборам японской компании Mitutoyo Ограничители измерительного усилия Микрометр со стандартной шкалой деление 0.01 мм Шкала втулки 7 мм Шкала барабана + 0.37мм Показание микрометра 7.37мм Заметка 0.37 мм (2) считывается в положении совпадения контрольной линии изолирующей трубки с отметкой шкалы барабана. Шкала барабана имеет прямое считывание до 0.01 мм как по-казано выше но с е помощью можно также считывать приблизительные значения до 0.001 мм при практически полном совпадении линий т.к. толщина линии составляет 1 5 от межлинейного пространства. Примерно - Index line Thimble scale Index line Примерно +2мкм Thimble scale Микрометр с нониусной шкалой (деление 0.001 мм) Нониусная шкала нанеснная над контрольной линией втулки позволяет осуществлять прямое считывание с точ-ностью до 0.001 мм. (3) (1) 30 25 0(2) 15 10 (1)Шкала втулки 6.000мм (2) Шкала барабана 0.210мм (3)Показание совпадения нониусной шкалы с отметкой шкалы барабана + 0.003мм Показание микрометра 6.213мм Заметка 0.21мм (2) считывается в положении когда контрольная линия находится между двумя отметками шкалы (в данном случае 21 и 22). 0.003мм (3) считывается в положении когда одна из отметок нониусной шкалы совпадает с одной из отметок шкалы барабана. Микрометр с механико-цифровым дисплеем (шаг 0.001 мм) Третий десятичный разряд по нониусной шкале( точность до 0.001 мм) Z С Показание нониусной шкалы 0.004мм (2) -Контрольная линия Третий десятичный разряд Второй десятичный разряд Первый десятичный разряд' Миллиметры + Десятки миллиметров Показание счтчика 0.004мм (2) 0.090мм" 0.900мм 2.000мм 00.000мм 2.994мм (1) Трещоточный стопор Фрикционный барабан (F тип) Трещоточный стопор 1 (T тип) Трещоточный стопор Слышимость при работе Да Нет Да Да Управление одной рукой Нет Да Да Да Примечания Слышимые щелчки вызывают микротолчки при работе с инструментом Работает без звуков и толчков Слышимость при работе подтверждает постоянство измерительного усилия Слышимость при работе подтвер-ждает постоянство измерительного усилия Измерительные поверхности -Твердосплавное окончание г30 Твердосплавное окончание Рисунки выше приведены в качестве иллюстрации и не являются пропорциональными реальным размерам Показывает 4 цифры. Заметка 0.004 мм (2) считывается в положении когда отметка нониусной шкалы совпадает с одной из отметок шкалы барабана. 105 Mitutoyo
