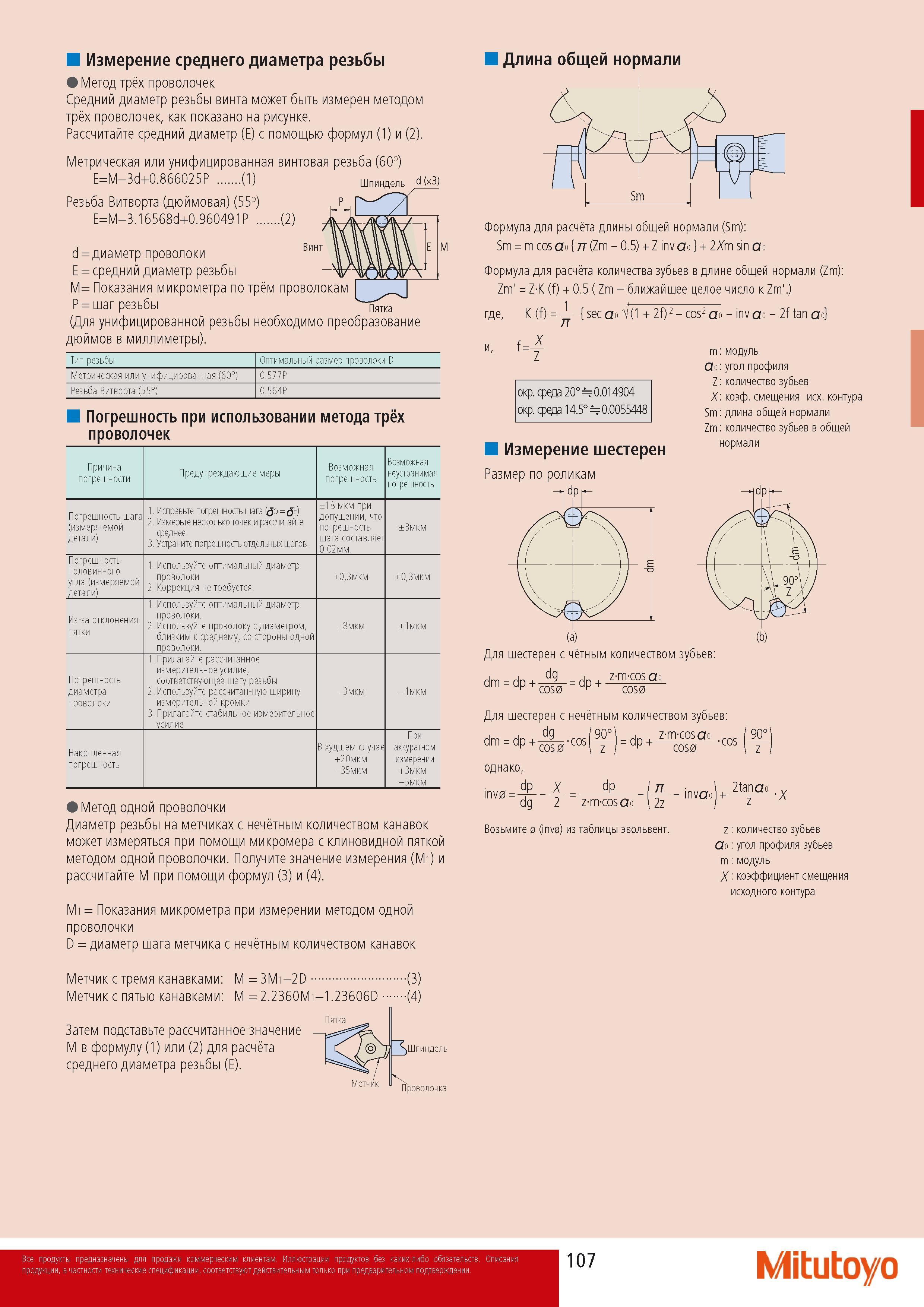

Измерение среднего диаметра резьбы микрометрами Метод трех проволочек Краткое руководство японской компании Mitutoyo по ручному микрометрическому инструменту Ср

Измерение среднего диаметра резьбы микрометрами Метод трех проволочек Краткое руководство японской компании Mitutoyo по ручному микрометрическому инструменту Ср

Измерение среднего диаметра резьбы микрометрами Метод трех проволочек Краткое руководство японской компании Mitutoyo по ручному микрометрическому инструменту Средний диаметр резьбы винта может быть измерен методом трех проволочек как показано на рисунке Рассчитайте средний диаметр (Е) с помощью формул (1) и (2). Метрическая или унифицированная винтовая резьба (60о) EM-3d+0.866025P .(1) Шпиндель Резьба Витворта (дюймовая) (55о) P EM-3.16568d+0.960491P .(2) d диаметр проволоки Винт E средний диаметр резьбы - M Показания микрометра по трм проволокам P шаг резьбы (Для унифицированной резьбы необходимо преобразование дюймов в миллиметры). Тип резьбы Оптимальный размер проволоки D Метрическая или унифицированная (60) 0.577P Резьба Витворта (55) 0.564P Погрешность при использовании метода трх проволочек Причина погрешности Предупреждающие меры Возможная погрешность Возможная неустранимая погрешность Погрешность шага (измеря-емой детали) 1. Исправьте погрешность шага фр(JE) 2. Измерьте несколько точек и рассчитайте среднее 3. Устраните погрешность отдельных шагов. 18 мкм при допущении что погрешность шага составляет 002мм. 3мкм Погрешность половинного угла (измеряемой детали) 1. Используйте оптимальный диаметр проволоки 2. Коррекция не требуется. 03мкм 03мкм Из-за отклонения пятки 1. Используйте оптимальный диаметр проволоки. 2. Используйте проволоку с диаметром близким среднему со стороны одной проволоки. 8мкм 1мкм Погрешность диаметра проволоки 1. Прилагайте рассчитанное измерительное усилие соответствующее шагу резьбы 2. Используйте рассчитан-ную ширину измерительной кромки 3. Прилагайте стабильное измерительное усилие -3мкм -1мкм Накопленная погрешность В худшем случае +20мкм -35мкм При аккуратном измерении +3мкм -5мкм Метод одной проволочки Диаметр резьбы на метчиках с нечтным количеством канавок может измеряться при помощи микромера с клиновидной пяткой методом одной проволочки. Получите значение измерения (М1) и рассчитайте М при помощи формул (3) и (4). М1 Показания микрометра при измерении методом одной проволочки D диаметр шага метчика с нечтным количеством канавок Длина общей нормали Формула для расчта длины общей нормали (Sm) Sm m cos ao (Zm - 0.5) + Z inv ao + 2Xm sin ao Формула для расчта количества зубьев в длине общей нормали (Zm) Zm' Z'K (f) + 0.5 ( Zm - ближайшее целое число Zm'.) K (f) sec ao V (1 + 2f) 2 - cos2 ao - inv ao - 2f tan ao где и ff окр. среда 200.014904 окр. среда 14.50.0055448 Измерение шестерен Размер по роликам m модуль ao угол профиля Z количество зубьев X коэф. смещения исх. контура Sm длина общей нормали Zm количество зубьев в общей нормали Для шестерен с чтным количеством зубьев dm dp + dp + znKos a' cos0 Для шестерен с нечтным количеством зубьев dm dp + -cos ( dp + z m'cos' 1 dp + cos0 I z I dp + cos0 ( ) dp + cs(iS однако inv0 dp X dp dg 2 z-m-cosao 2z Возьмите 0 (inv0) из таблицы эвольвент (f -irna.) z ao m X количество зубьев угол профиля зубьев модуль коэффициент смещения исходного контура Метчик с тремя канавками M 3M1-2D .(3) Метчик с пятью канавками M 2.2360M1-1.23606D ..(4) Затем подставьте рассчитанное значение М в формулу (1) или (2) для расчта среднего диаметра резьбы (Е). Метчик Шпиндель Проволочка 107 Mitutoyo
