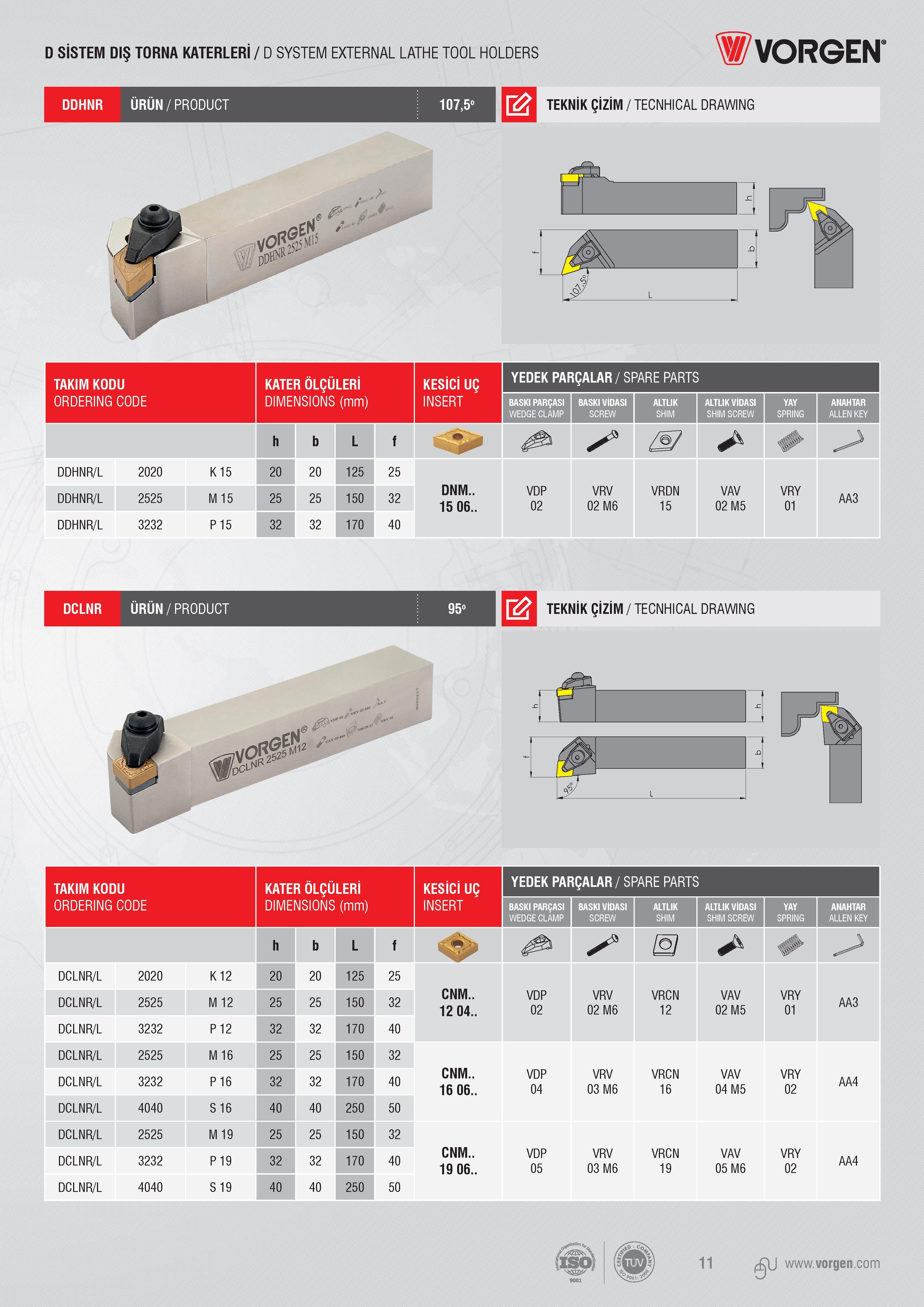

Сборные наружные токарные резцы Vorgen DCLNR/L DDHNR/L с прижимом СРП повышенной жесткости (сверху за отверстие сменной пластины) Стандартный токарный инструмент с квадратным хвостовиком для крепления в станке Общий вид Комплектующие Основные размеры Обозначение по каталогу D SİSTEM DIŞ TORNA KATERLERİ / D SYSTEM EXTERNAL LATHE TOOL HOLDERS Vorgen DDHNR ÜRÜN/PRODUCT 107,5° TEKNİK ÇİZİM / TECNHICAL DRAWING . > TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SCREW ALTLIK SHIM ALTLIK VİDASI SHIM SCREW YAY SPRING ANAHTAR ALLEN KEY h b L f // j/ DDHNR/L 2020 K 15 20 20 125 25 DNM.. 15 06.. DDHNR/L 2525 M 15 25 25 150 32 VDP 02 VRV 02 M6 VRDN 15 VAV 02 M5 VRY 01 AA3 DDHNR/L 3232 P 15 32 32 170 40 TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI PARÇASI BASKI VİDASI WEDGE CLAMP SCREW ALTLIK VİDASI SHIM SCREW YAY ANAHTAR SPRING ALLEN KEY h b L f 21 > DCLNR/L 2020 K12 20 20 125 25 CNM.. 12 04.. DCLNR/L 2525 M 12 25 25 150 32 VDP 02 VRV 02 M6 VRCN 12 VAV 02 M5 VRY 01 AA3 DCLNR/L 3232 P 12 32 32 170 40 DCLNR/L 2525 M 16 25 25 150 32 CNM.. 16 06.. DCLNR/L 3232 P 16 32 32 170 40 VDP 04 VRV 03 M6 VRCN 16 VAV 04 M5 VRY 02 AA4 DCLNR/L 4040 S 16 40 40 250 50 DCLNR/L 2525 M 19 25 25 150 32 CNM.. 19 06.. DCLNR/L 3232 P 19 32 32 170 40 VDP 05 VRV 03 M6 VRCN 19 VAV 05 M6 VRY 02 AA4 DCLNR/L 4040 S 19 40 40 250 50 (ISO 11 gu
