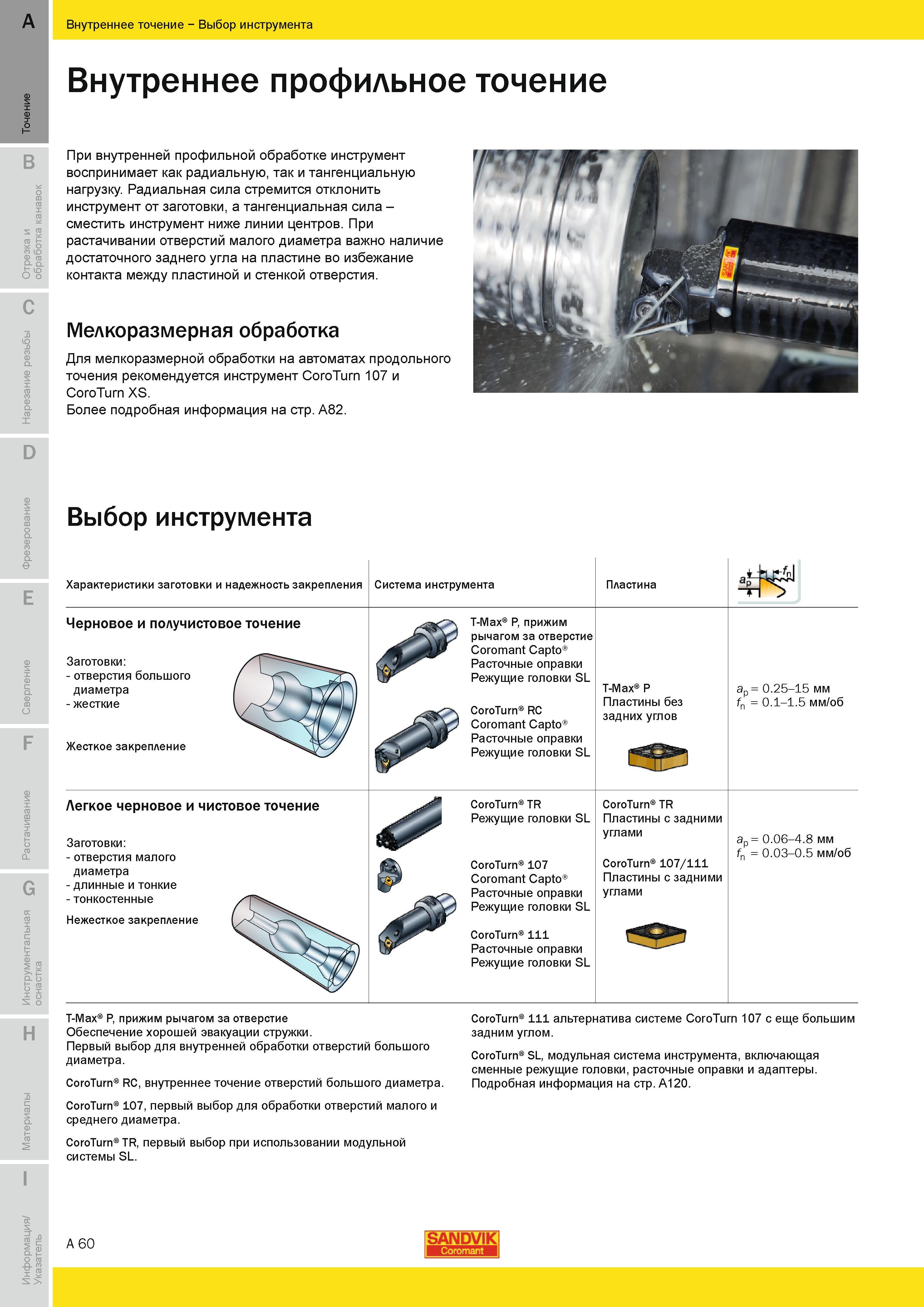

При внутренней токарной профильной мехобработке инструмент воспринимает как радиальную так и тангенциальную нагрузку Радиальная сила стремится отклонить инструмент от заготовки а тангенциальная сила -сместить инструмент ниже линии центров. При растачивании отверстий малого диаметра важно наличие достаточного заднего угла на пластине во избежание контакта между пластиной и стенкой отверстия. Мелкоразмерная обработка Для мелкоразмерной обработки на автоматах продольного точения рекомендуется инструмент CoroTurn 107 и CoroTurn XS. Более подробная информация на стр. A82. Выбор инструмента Характеристики заготовки и надежность закрепления Система инструмента Пластина Нг1 Черновое и получистовое точение отверстия большого L'fV Жесткое закрепление T-Max P прижим рычагом за отверстие Coromant Capto Расточные оправки О Режущие головки SL Расточные оправки Режущие головки SL T-Max P Пластины без задних углов ар 0.25-15 мм fn 0.1-1.5 мм/об Легкое черновое и чистовое точение Заготовки - отверстия малого диаметра - длинные и тонкие Нежесткое закрепление CoroTurn TR Режущие головки SL CoroTurn 107 yw Coromant Capto Расточные оправки Режущие головки SL lijr Расточные оправки Режущие головки SL CoroTurn TR Пластины с задними углами CoroTurn 107 111 Пластины с задними углами 5 ар 0.06-4.8 мм fn 0.03-0.5 мм/об T-Max P прижим рычагом за отверстие Обеспечение хорошей эвакуации стружки. Первый выбор для внутренней обработки отверстий большого диаметра. CoroTurn RC внутреннее точение отверстий большого диаметра. CoroTurn 107 первый выбор для обработки отверстий малого и среднего диаметра. CoroTurn 111 альтернатива системе CoroTurn 107 с еще большим задним углом. CoroTurn SL модульная система инструмента включающая сменные режущие головки расточные оправки и адаптеры. Подробная информация на стр. A120. CoroTurn TR первый выбор при использовании модульной системы SL. A 60 SANDVIK Внутреннее точение Выбор инструмента Внутреннее профильное точение
