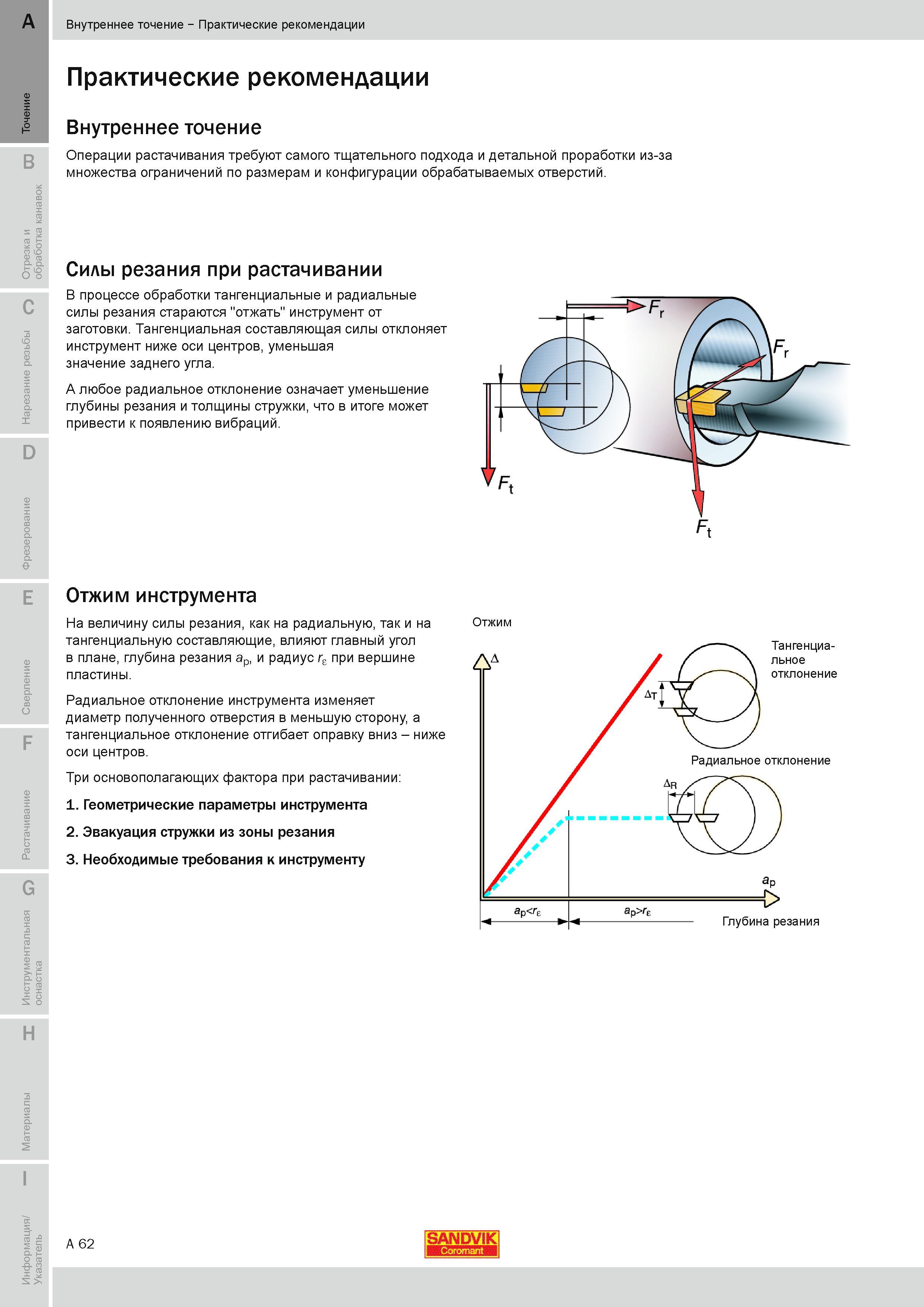

Практические рекомендации при токарной расточке отверстий заготовок из металлов Технологические операции растачивания требуют самого тщательного подхода и детальной проработки из-за множества ограничений по размерам и конфигурации обрабатываемых отверстий. Силы резания при растачивании В процессе обработки тангенциальные и радиальные силы резания стараются "отжать" инструмент от заготовки. Тангенциальная составляющая силы отклоняет инструмент ниже оси центров уменьшая значение заднего угла. А любое радиальное отклонение означает уменьшение глубины резания и толщины стружки что в итоге может привести к появлению вибраций. Отжим инструмента На величину силы резания как на радиальную так и на тангенциальную составляющие влияют главный угол в плане глубина резания ар и радиус re при вершине пластины. Радиальное отклонение инструмента изменяет диаметр полученного отверстия в меньшую сторону а тангенциальное отклонение отгибает оправку вниз - ниже оси центров. Три основополагающих фактора при растачивании 1. Геометрические параметры инструмента 2. Эвакуация стружки из зоны резания 3. Необходимые требования к инструменту A 62 SANDVIK Отжим Внутреннее точение Практические рекомендации Практические рекомендации Внутреннее точение
