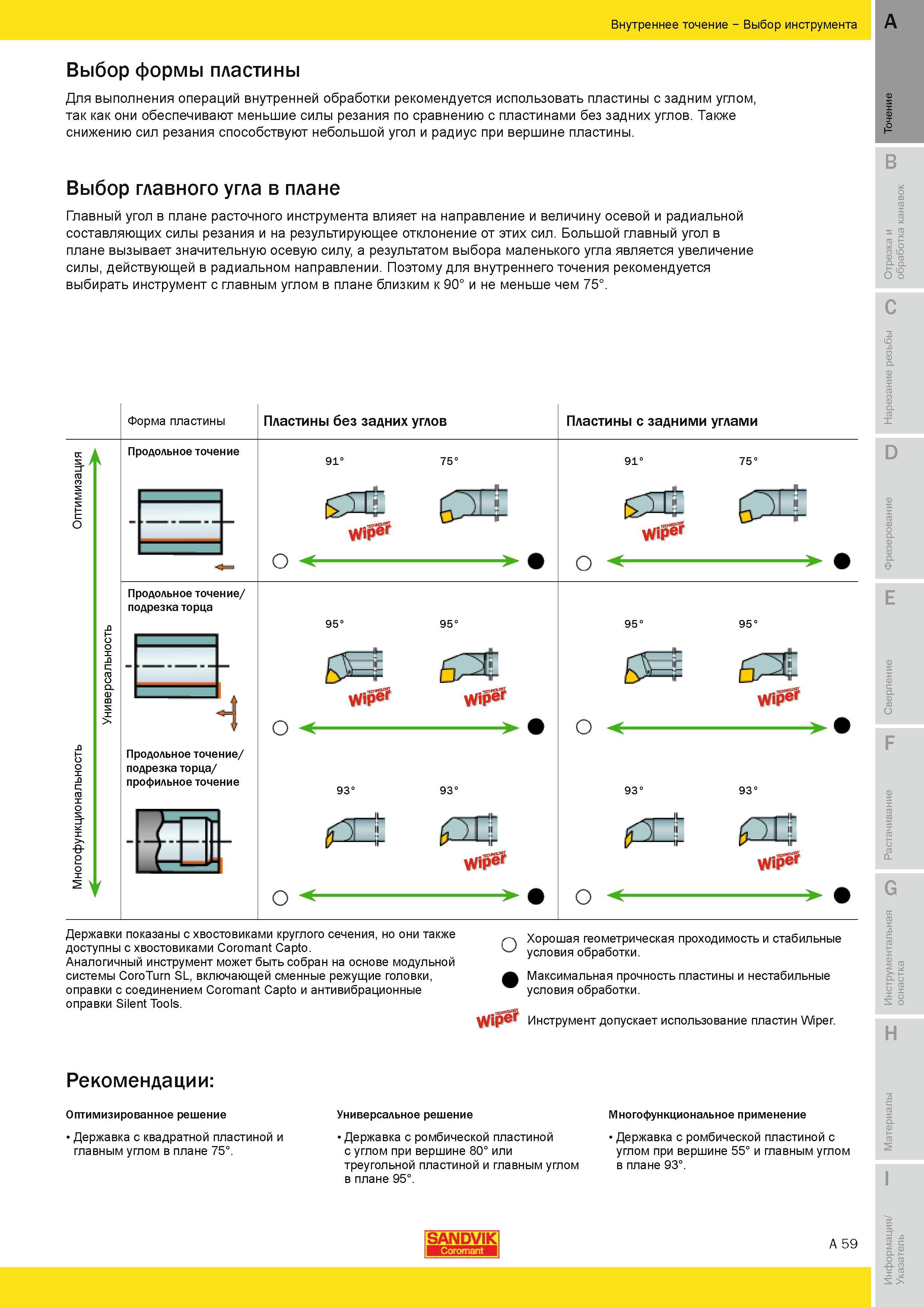

Главный угол в плане расточного токарного инструмента влияет на направление и величину осевой и радиальной составляющих силы резания и на результирующее отклонение от этих сил. Большой главный угол в плане вызывает значительную осевую силу а результатом выбора маленького угла является увеличение силы действующей в радиальном направлении. Поэтому для внутреннего точения рекомендуется выбирать инструмент с главным углом в плане близким к 90 и не меньше чем 75. Форма пластины Пластины без задних углов Пластины с задними углами а Продольное точение 91 75 91 W'Per ..а W Per о о 75 Продольное точение подрезка торца 95 95 95 о - о Продольное точение подрезка торца профильное точение 93 93 93 95 93 Державки показаны с хвостовиками круглого сечения но они также доступны с хвостовиками Coromant СарЬ. Аналогичный инструмент может быть собран на основе модульной системы CoroTurn SL включающей сменные режущие головки оправки с соединением Coromant СарЬ и антивибрационные оправки Silent Tools. О Хорошая геометрическая проходимость и стабильные условия обработки. Максимальная прочность пластины и нестабильные условия обработки. Инструмент допускает использование пластин Мрег Рекомендации Оптимизированное решение Державка с квадратной пластиной и главным углом в плане 75. Универсальное решение Державка с ромбической пластиной с углом при вершине 80 или треугольной пластиной и главным углом в плане 95. Многофункциональное применение Державка с ромбической пластиной с углом при вершине 55 и главным углом в плане 93. SANDVIK A 59 Внутреннее точение Выбор инструмента Выбор формы пластины Для выполнения операций токарной внутренней обработки рекомендуется использовать пластины с задним углом так как они обеспечивают меньшие силы резания по сравнению с пластинами без задних углов. Также снижению сил резания способствуют небольшой угол и радиус при вершине пластины. Выбор главного угла в плане
