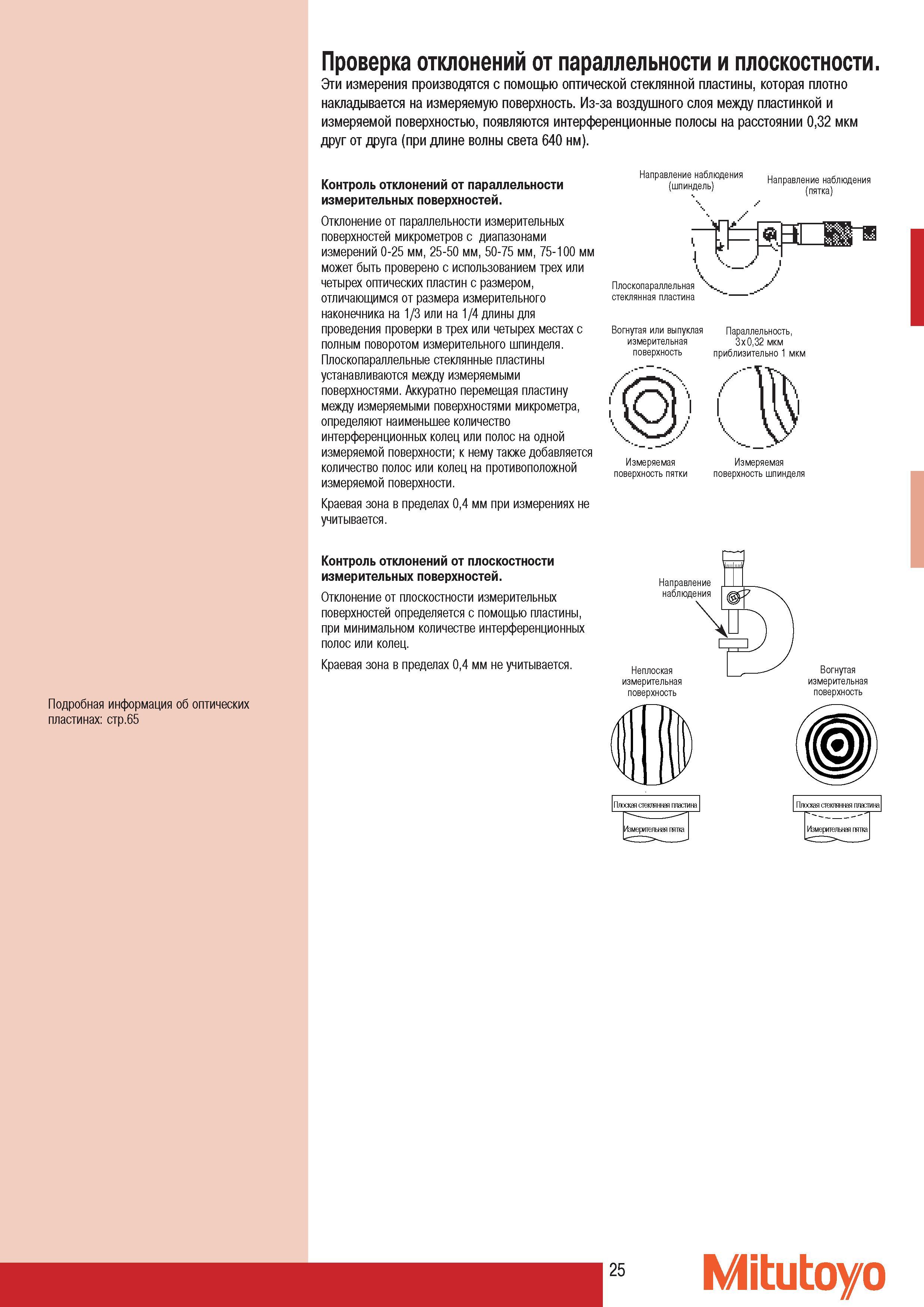

Проверка отклонений от параллельности и плоскостности Измерения производятся с помощью оптической стеклянной пластины которая плотно накладывается на измеряемую поверхность Из-за воздушного слоя между пластинкой и измеряемой поверхностью появляются интерференционные полосы на расстоянии 032 мкм друг от друга (при длине волны света 640 нм). Контроль отклонений от параллельности измерительных поверхностей. Отклонение от параллельности измерительных поверхностей микрометров с диапазонами измерений 0-25 мм 25-50 мм 50-75 мм 75-100 мм может быть проверено с использованием трех или четырех оптических пластин с размером отличающимся от размера измерительного наконечника на 1 3 или на 1 4 длины для проведения проверки в трех или четырех местах с полным поворотом измерительного шпинделя. Плоскопараллельные стеклянные пластины устанавливаются между измеряемыми поверхностями. Аккуратно перемещая пластину между измеряемыми поверхностями микрометра определяют наименьшее количество интерференционных колец или полос на одной измеряемой поверхности; к нему также добавляется количество полос или колец на противоположной измеряемой поверхности. Краевая зона в пределах 04 мм при измерениях не учитывается. Направление наблюдения (шпиндель) Направление наблюдения (пятка) Вогнутая или выпуклая Параллельность измерительная 3x032 мкм поверхность приблизительно 1 мкм Измеряемая поверхность пятки Измеряемая поверхность шпинделя Подробная информация об оптических пластинах стр.б5 Контроль отклонений от плоскостности измерительных поверхностей. Отклонение от плоскостности измерительных поверхностей определяется с помощью пластины при минимальном количестве интерференционных полос или колец. Краевая зона в пределах 04 мм не учитывается. поверхность V X Плоская стеклянная пластина Измерительная пятка Вогнутая измерительная поверхность Плоская стеклянная пластина Измерительная пятка 25 Mitutoyo
