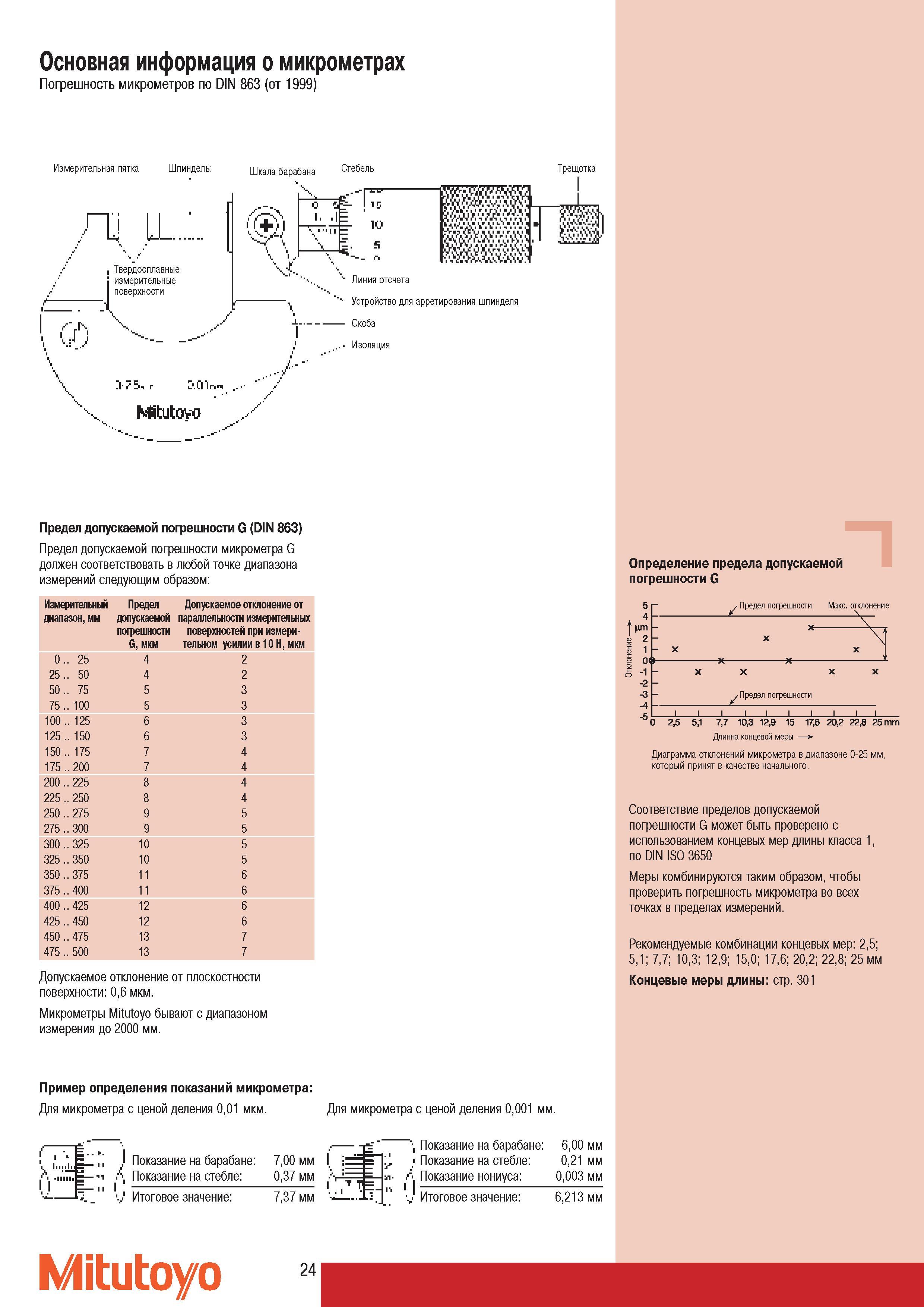

Основная информация о микрометрах Погрешность микрометров по DIN 863 от 1999 Измерительная пятка Шпиндель Шкала барабана Стебель Твердосплавные измерительные поверхности Линия отсчета Устройство для арретирования шпинделя -- Скоба Изоляция Mitutovo Трещотка щт Шй' Предел допускаемой погрешности G (DIN 863) Предел допускаемой погрешности микрометра G должен соответствовать в любой точке диапазона измерений следующим образом Измерительный Предел Допускаемое отклонение от диапазон мм допускаемой параллельности измерительных погрешности поверхностей при измери- G мкм тельном усилии в 10 Н мкм 0 25 4 2 25 50 4 2 50 75 5 3 75 100 5 3 100 125 6 3 125 150 6 3 150 175 7 4 175 200 7 4 200 225 8 4 225 250 8 4 250 275 9 5 275 300 9 5 300 325 10 5 325 350 10 5 350 375 11 6 375 400 11 6 400 425 12 6 425 450 12 6 450 475 13 7 475 500 13 7 Допускаемое отклонение от плоскостности поверхности 06 мкм. Микрометры Mitutoyo бывают с диапазоном измерения до 2000 мм. Определение предела допускаемой погрешности G Диаграмма отклонений микрометра в диапазоне 0-25 мм который принят в качестве начального. Соответствие пределов допускаемой погрешности G может быть проверено с использованием концевых мер длины класса 1 по DIN ISO 3650 Меры комбинируются таким образом чтобы проверить погрешность микрометра во всех точках в пределах измерений. Рекомендуемые комбинации концевых мер 25; 51; 77; 103; 129; 150; 176; 202; 228; 25 мм Концевые меры длины стр. 301 Пример определения показаний микрометра Для микрометра с ценой деления 001 мкм. Для микрометра с ценой деления 0001 мм. Показание на барабане 600 мм Показание на стебле 021 мм и- Показание нониуса 0003 мм v Итоговое значение 6213 мм Mitutoyo 24 Показание на барабане 700 мм Показание на стебле 037 мм Итоговое значение 737 мм
