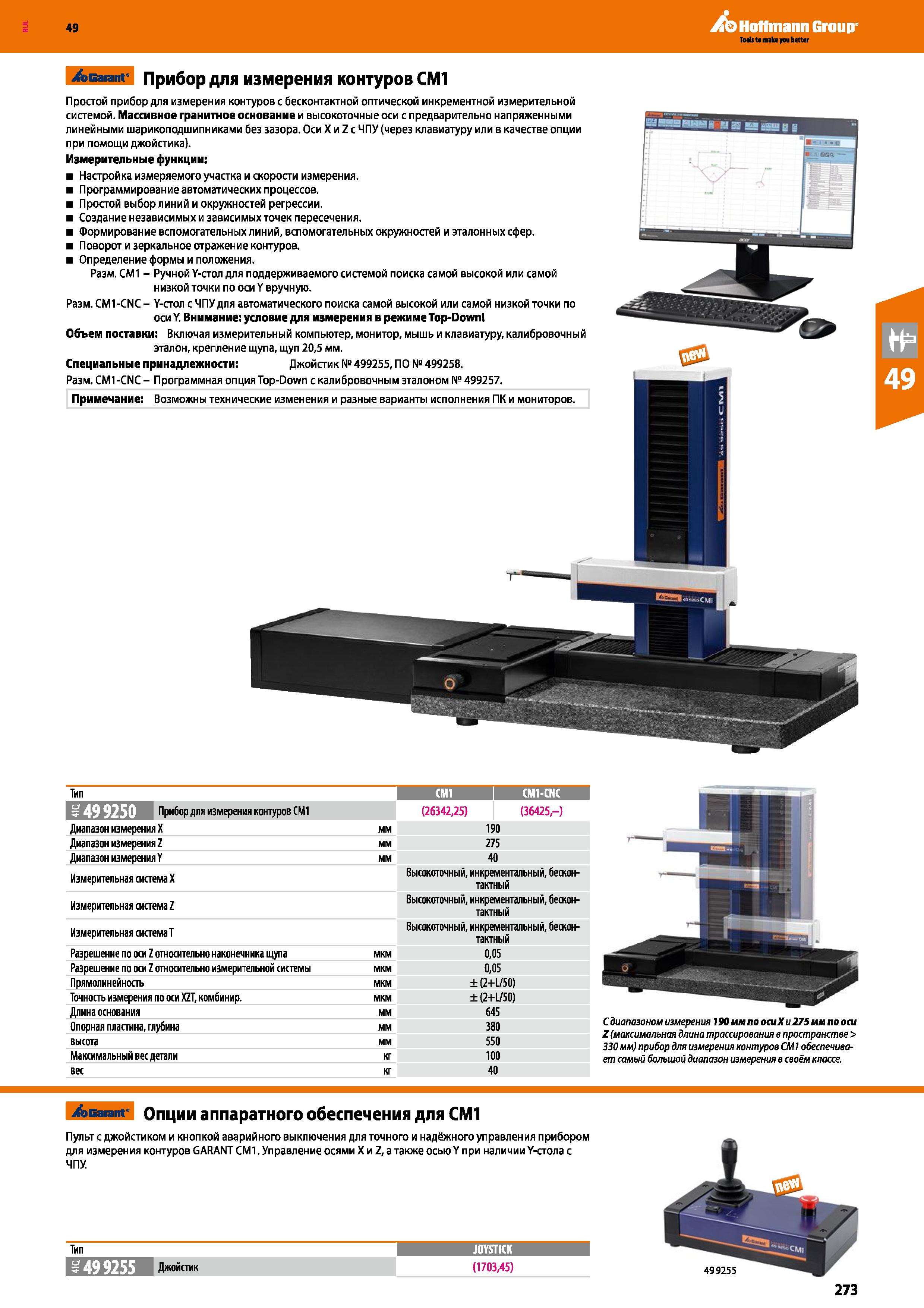

Простой прибор для измерения контуров с бесконтактной оптической инкрементной измерительной системой Массивное гранитное основание _ и высокоточные оси с предварительно напряженными линейными шарикоподшипниками без зазора. ОсиХ и Zc ЧПУ (через клавиатуру или в качестве опции при помощи джойстика). Измерительные функции: Настройка измеряемого участка и скорости измерения. Программирование автоматических процессов. Простой выбор линий и окружностей регрессии. Создание независимых и зависимых точек пересечения. Формирование вспомогательных линий, вспомогательных окружностей и эталонных сфер. Поворот и зеркальное отражение контуров. Определение формы и положения. Разм. СМ1 - Ручной Y-стол для поддерживаемого системой поиска самой высокой или самой низкой точки по оси Y вручную. Разм. CM1-CNC - Y-стол с ЧПУ для автоматического поиска самой высокой или самой низкой точки по оси Y. Внимание: условие для измерения в режиме Top-Down Объем поставки: Включая измерительный компьютер, монитор, мышь и клавиатуру, калибровочный эталон, крепление щупа, щуп 20,5 мм. Специальные принадлежности: Джойстик № 499255, ПО № 499258. Разм. CM1-CNC - Программная опция Top-Down с калибровочным эталоном № 499257. Тип 1 СМ1 CM1-CNC Прибор для измерения контуров СМ1 (26342,25) (36425,-) Диапазон измерениях мм 190 Диапазон измерения Z мм 275 Диапазон измерения Y мм 40 Измерительная система X Высокоточный, инкрементальный, бесконтактный Измерительная система Z Высокоточный, инкрементальный, бесконтактный Измерительная система Т Высокоточный, инкрементальный, бесконтактный Разрешение по оси L относительно наконечника щупа мкм 0,05 Разрешение по оси L относительно измерительной системы мкм 0,05 Прямолинейность мкм ± (2+L 50) Точность измерения по оси XZT, комбинир. мкм ± (2+L 50) Длина основания мм 645 Опорная пластина, глубина мм 380 высота мм 550 Максимальный вес детали кг 100 вес кг 40 Авагапг Опции аппаратного обеспечения ДЛЯ СМ1 Пульте джойстиком и кнопкой аварийного выключения для точного и надёжного управления прибором для измерения контуров GARANT СМ1. Управление осями X и Z, а также осью Y при наличии Y-стола с ЧПУ. JOYSTICK Тип С диапазоном измерения 190 мм по осиХ и 275мм по оси Z (максимальная длина трассирования в пространстве > 330 мм) прибор для измерения контуров СМ 1 обеспечивает самый большой диапазон измерения в своём классе. 499255 Джойстик (1703,45) 499255 Прибор для измерения контуров СМ1 Примечание: Возможны технические изменения и разные варианты исполнения ПК и мониторов.
