MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)

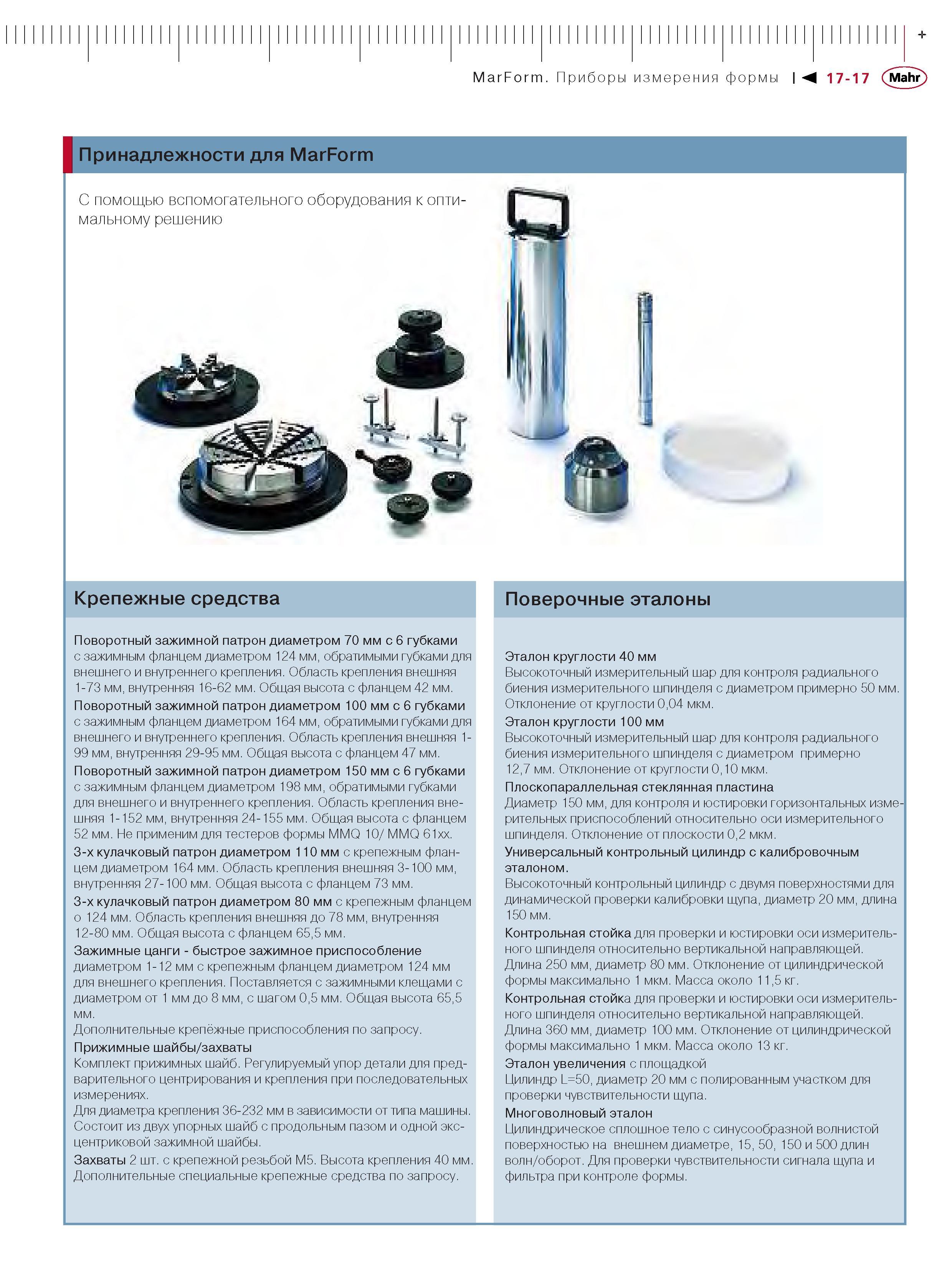

347 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.17-17

347 Принадлежности для MarForm Крепежные средства Поворотный зажимной патрон диаметром 70 мм с 6 губками с зажимным фланцем диаметром 124 мм обратимыми Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 17-17

Принадлежности для MarForm Крепежные средства Поворотный зажимной патрон диаметром 70 мм с 6 губками с зажимным фланцем диаметром 124 мм обратимыми

Принадлежности для MarForm Крепежные средства Поворотный зажимной патрон диаметром 70 мм с 6 губками с зажимным фланцем диаметром 124 мм обратимыми губками для внешнего и внутреннего крепления. Область крепления внешняя 1-73 мм внутренняя 16-62 мм. Общая высота с фланцем 42 мм. Поворотный зажимной патрон диаметром 100 мм с 6 губками с зажимным фланцем диаметром 164 мм обратимыми губками для внешнего и внутреннего крепления. Область крепления внешняя 199 мм внутренняя 29-95 мм. Общая высота с фланцем 47 мм. Поворотный зажимной патрон диаметром 150 мм с 6 губками с зажимным фланцем диаметром 198 мм обратимыми губками для внешнего и внутреннего крепления. Область крепления внешняя 1-152 мм внутренняя 24-155 мм. Общая высота с фланцем 52 мм. Не применим для тестеров формы MMQ 10 MMQ 61xx. 3-х кулачковый патрон диаметром 110 мм с крепежным фланцем диаметром 164 мм. Область крепления внешняя 3-100 мм внутренняя 27-100 мм. Общая высота с фланцем 73 мм. 3-х кулачковый патрон диаметром 80 мм с крепежным фланцем о 124 мм. Область крепления внешняя до 78 мм внутренняя 12-80 мм. Общая высота с фланцем 655 мм. Зажимные цанги - быстрое зажимное приспособление диаметром 1-12 мм с крепежным фланцем диаметром 124 мм для внешнего крепления. Поставляется с зажимными клещами с диаметром от 1 мм до 8 мм с шагом 05 мм. Общая высота 655 мм. Дополнительные крепёжные приспособления по запросу. Прижимные шайбы захваты Комплект прижимных шайб. Регулируемый упор детали для предварительного центрирования и крепления при последовательных измерениях. Для диаметра крепления 36-232 мм в зависимости от типа машины. Состоит из двух упорных шайб с продольным пазом и одной эксцентриковой зажимной шайбы. Захваты 2 шт. с крепежной резьбой М5. Высота крепления 40 мм. Дополнительные специальные крепежные средства по запросу. Поверочные эталоны Эталон круглости 40 мм Высокоточный измерительный шар для контроля радиального биения измерительного шпинделя с диаметром примерно 50 мм. Отклонение от круглости 004 мкм. Эталон круглости 100 мм Высокоточный измерительный шар для контроля радиального биения измерительного шпинделя с диаметром примерно 127 мм. Отклонение от круглости 010 мкм. Плоскопараллельная стеклянная пластина Диаметр 150 мм для контроля и юстировки горизонтальных измерительных приспособлений относительно оси измерительного шпинделя. Отклонение от плоскости 02 мкм. Универсальный контрольный цилиндр с калибровочным эталоном. Высокоточный контрольный цилиндр с двумя поверхностями для динамической проверки калибровки щупа диаметр 20 мм длина 150 мм. Контрольная стойка для проверки и юстировки оси измерительного шпинделя относительно вертикальной направляющей. Длина 250 мм диаметр 80 мм. Отклонение от цилиндрической формы максимально 1 мкм. Масса около 115 кг. Контрольная стойка для проверки и юстировки оси измерительного шпинделя относительно вертикальной направляющей. Длина 360 мм диаметр 100 мм. Отклонение от цилиндрической формы максимально 1 мкм. Масса около 13 кг. Эталон увеличения с площадкой Цилиндр L50 диаметр 20 мм с полированным участком для проверки чувствительности щупа. Многоволновый эталон Цилиндрическое сплошное тело с синусообразной волнистой поверхностью на внешнем диаметре 1550 150 и 500 длин волн оборот. Для проверки чувствительности сигнала щупа и фильтра при контроле формы. MarForm. Приборы измерения формы М 17-17 Mahr
