MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)




349 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.17-19

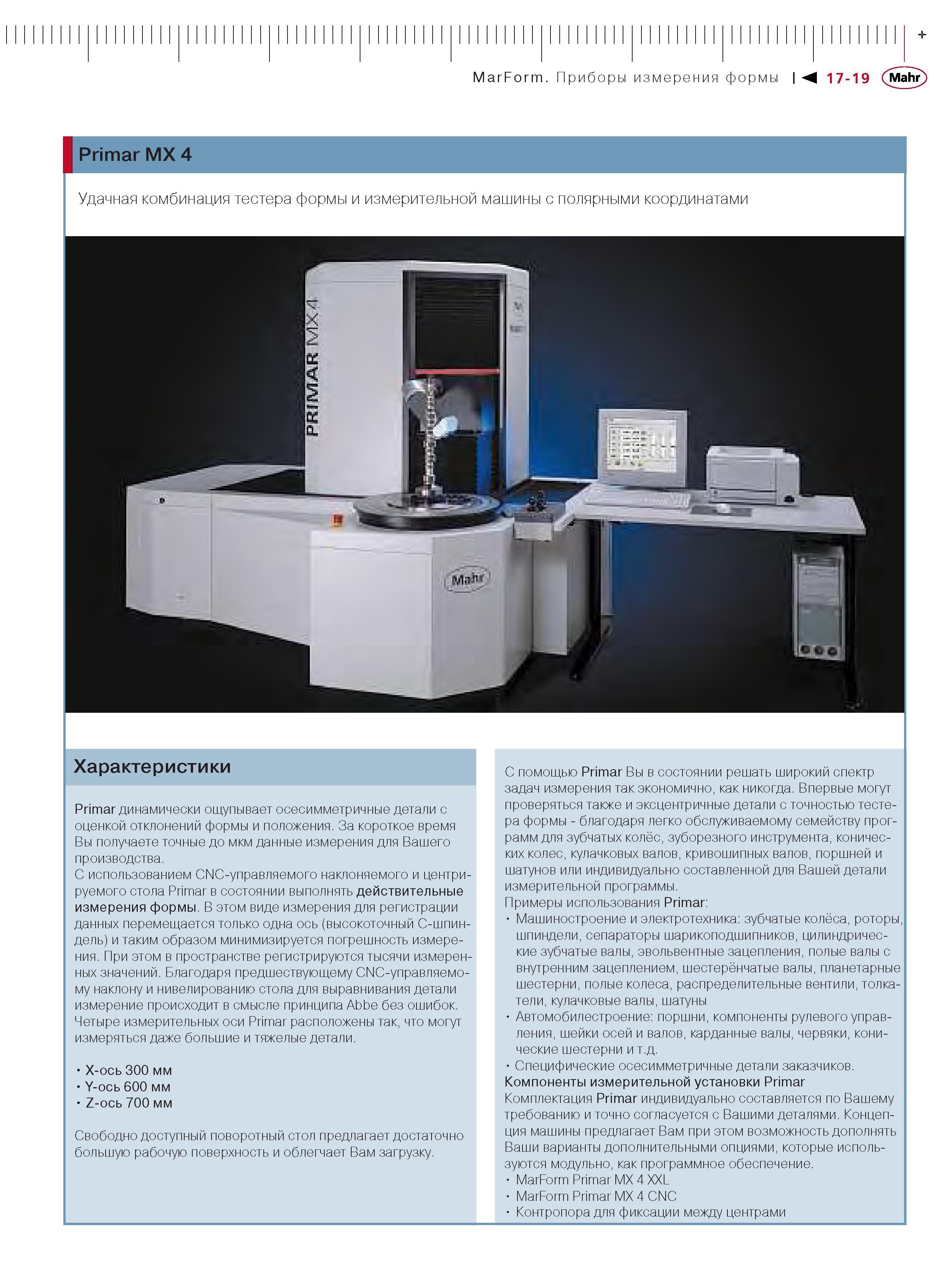

349 Приборы измерения формы Mahr Primar MX 4 Удачная комбинация тестера формы и измерительной машины с полярными координатами Характеристики Primar дина Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 17-19

Приборы измерения формы Mahr Primar MX 4 Удачная комбинация тестера формы и измерительной машины с полярными координатами Характеристики Primar дина

Приборы измерения формы Mahr Primar MX 4 Удачная комбинация тестера формы и измерительной машины с полярными координатами Характеристики Primar динамически ощупывает осесимметричные детали с оценкой отклонений формы и положения. За короткое время Вы получаете точные до мкм данные измерения для Вашего производства. С использованием CNC-управляемого наклоняемого и центрируемого стола Primar в состоянии выполнять действительные измерения формы. В этом виде измерения для регистрации данных перемещается только одна ось (высокоточный С-шпин-дель) и таким образом минимизируется погрешность измерения. При этом в пространстве регистрируются тысячи измеренных значений. Благодаря предшествующему CNC-управляемому наклону и нивелированию стола для выравнивания детали измерение происходит в смысле принципа Abbe без ошибок. Четыре измерительных оси Primar расположены так что могут измеряться даже большие и тяжелые детали. X-ось 300 мм Y-ось 600 мм Z-ось 700 мм Свободно доступный поворотный стол предлагает достаточно большую рабочую поверхность и облегчает Вам загрузку. С помощью Primar Вы в состоянии решать широкий спектр задач измерения так экономично как никогда. Впервые могут проверяться также и эксцентричные детали с точностью тестера формы - благодаря легко обслуживаемому семейству программ для зубчатых колёс зуборезного инструмента конических колес кулачковых валов кривошипных валов поршней и шатунов или индивидуально составленной для Вашей детали измерительной программы. Примеры использования Primar Машиностроение и электротехника зубчатые колёса роторы шпиндели сепараторы шарикоподшипников цилиндрические зубчатые валы эвольвентные зацепления полые валы с внутренним зацеплением шестерёнчатые валы планетарные шестерни полые колеса распределительные вентили толкатели кулачковые валы шатуны Автомобилестроение поршни компоненты рулевого управления шейки осей и валов карданные валы червяки конические шестерни Специфические осесимметричные детали заказчиков. Компоненты измерительной установки Primar Комплектация Primar индивидуально составляется по Вашему требованию и точно согласуется с Вашими деталями. Концепция машины предлагает Вам при этом возможность дополнять Ваши варианты дополнительными опциями которые используются модульно как программное обеспечение. MarForm Primar MX 4 XXL MarForm Primar MX 4 CNC Контропора для фиксации между центрами
