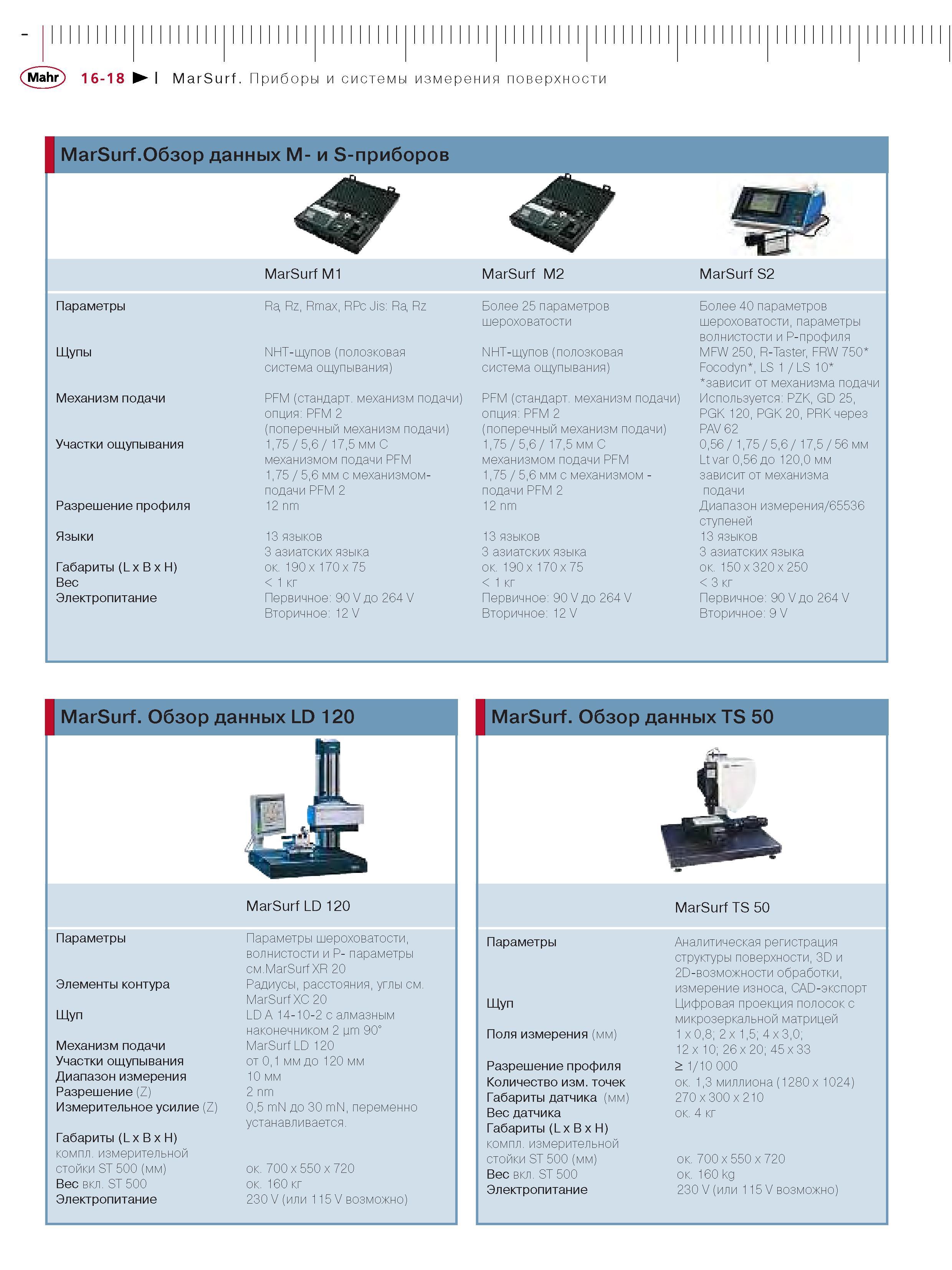

MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)




322 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.16-18

322 Приборы и системы измерения поверхности MarSurf Обзор данных M- и S-приборов Параметры Щупы Механизм подачи Участки ощупывания Разрешение профиля Яз Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 16-18

Приборы и системы измерения поверхности MarSurf Обзор данных M- и S-приборов Параметры Щупы Механизм подачи Участки ощупывания Разрешение профиля Яз

Приборы и системы измерения поверхности MarSurf Обзор данных M- и S-приборов Параметры Щупы Механизм подачи Участки ощупывания Разрешение профиля Языки Габариты (L x B x H) Вес Электропитание MarSurf M1 Ra Rz Rmax RPc Jis Ra Rz NHT-щупов (полозковая система ощупывания) PFM (стандарт. механизм подачи) опция PFM 2 (поперечный механизм подачи) 175 56 175 мм С механизмом подачи PFM 175 56 мм с механизмом-подачи PFM 2 12 nm 13 языков 3 азиатских языка ок. 190 x 170x75 1 кг Первичное 90 V до 264 V Вторичное 12 V MarSurf M2 Более 25 параметров шероховатости NHT-щупов (полозковая система ощупывания) PFM (стандарт. механизм подачи) опция PFM 2 (поперечный механизм подачи) 175 56 175 мм С механизмом подачи PFM 175 56 мм с механизмом -подачи PFM 2 12 nm 13 языков 3 азиатских языка ок. 190 x 170x75 1 кг Первичное 90 V до 264 V Вторичное 12 V MarSurf S2 Более 40 параметров шероховатости параметры волнистости и Р-профиля MFW 250 R-Taster FRW 750 Focodyn LS 1 LS 10 зависит от механизма подачи Используется PZK GD 25 PGK 120 PGK 20 PRK через PAV 62 056 175 56 175 56 мм Ltvar056 до 1200 мм зависит от механизма подачи Диапазон измерения 65536 ступеней 13 языков 3 азиатских языка ок. 150 x 320 x 250 3 кг Первичное 90 V до 264 V Вторичное 9 V MarSurf. Обзор данных LD 120 Параметры Элементы контура Щуп Механизм подачи Участки ощупывания Диапазон измерения Разрешение (Z) Измерительное усилие (Z) Габариты (L x B x H) компл. измерительной стойки ST 500 (мм) Вес вкл. ST 500 Электропитание MarSurf LD 120 Параметры шероховатости волнистости и Р- параметры см.MarSurf XR 20 Радиусы расстояния углы см. MarSurf XC 20 LD A 14-10-2 с алмазным наконечником 2 um 90 MarSurf LD 120 от 01 мм до 120 мм 10 мм 2 nm 05 mN до 30 mN переменно устанавливается ок. 700 x 550 x 720 ок. 160 кг 230 V (или 115 V возможно) MarSurf. Обзор данных TS 50 Параметры Щуп Поля измерения (мм) Разрешение профиля Количество изм. точек Габариты датчика (мм) Вес датчика Габариты (L x B x H) компл. измерительной стойки ST 500 (мм) Вес вкл. ST 500 Электропитание MarSurf TS 50 Аналитическая регистрация структуры поверхности 3D и 2D-возможности обработки измерение износа CAD-экспорт Цифровая проекция полосок с микрозеркальной матрицей 1 x 08;2 x 15; 4x30; 12 x 10;26 x 20;45 x 33 1 10 000 ок. 13 миллиона (1280 x 1024) 270x300x210 ок. 4 кг ок. 700 x 550 x 720 ок. 160 kg 230 V (или 115 V возможно) Mahr 16-18 I MarSurf.
