MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)




325 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.16-21

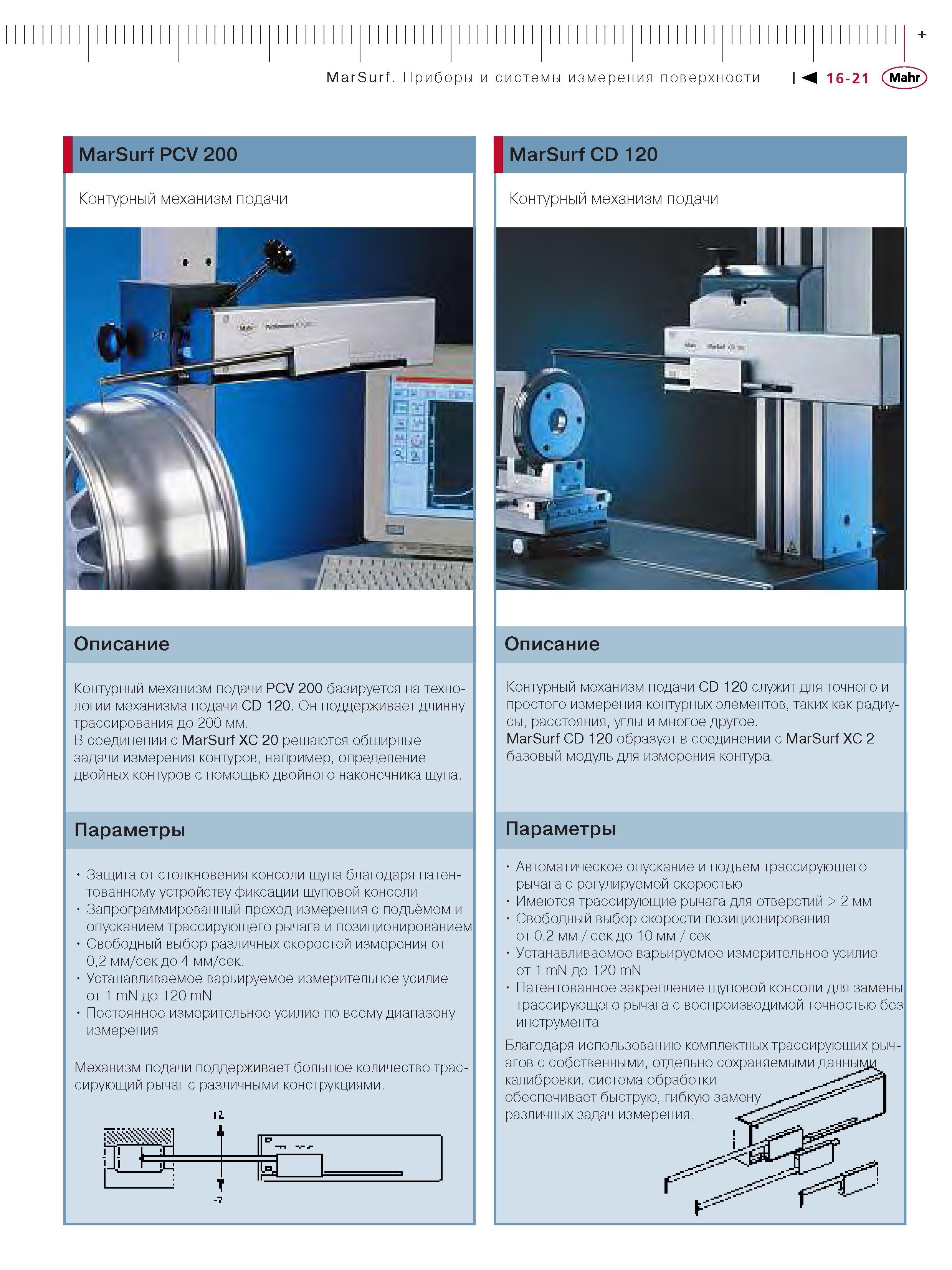

325 Контурный механизм подачи PCV 200 базируется на технологии механизма подачи CD 120 Он поддерживает длинну трассирования до 200 мм В соединении с Mar Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 16-21

Контурный механизм подачи PCV 200 базируется на технологии механизма подачи CD 120 Он поддерживает длинну трассирования до 200 мм В соединении с Mar

Контурный механизм подачи PCV 200 базируется на технологии механизма подачи CD 120. Он поддерживает длинну трассирования до 200 мм. В соединении с MarSurf ХС 20 решаются обширные задачи измерения контуров например определение двойных контуров с помощью двойного наконечника щупа. Параметры Защита от столкновения консоли щупа благодаря патентованному устройству фиксации щуповой консоли Запрограммированный проход измерения с подъёмом и опусканием трассирующего рычага и позиционированием Свободный выбор различных скоростей измерения от 02 мм сек до 4 мм сек. Устанавливаемое варьируемое измерительное усилие от 1 mN до 120 mN Постоянное измерительное усилие по всему диапазону измерения Механизм подачи поддерживает большое количество трассирующий рычаг с различными конструкциями. 1г MarSurf CD 120 Контурный механизм подачи Описание Контурный механизм подачи CD 120 служит для точного и простого измерения контурных элементов таких как радиусы расстояния углы и многое другое. MarSurf CD 120 образует в соединении с MarSurf ХС 2 базовый модуль для измерения контура. Параметры Автоматическое опускание и подъем трассирующего рычага с регулируемой скоростью Имеются трассирующие рычага для отверстий 2 мм Свободный выбор скорости позиционирования от 02 мм сек до 10 мм сек Устанавливаемое варьируемое измерительное усилие от 1 mN до 120 mN Патентованное закрепление щуповой консоли для замены трассирующего рычага с воспроизводимой точностью без инструмента Благодаря использованию комплектных трассирующих рычагов с собственными отдельно сохраняемыми данные калибровки система обработки обеспечивает быструю гибкую замену различных задач измерения . MarSurf. Приборы и системы измерения поверхности М 16-21 Mahr MarSurf PCV 200 Контурный механизм подачи Описание
