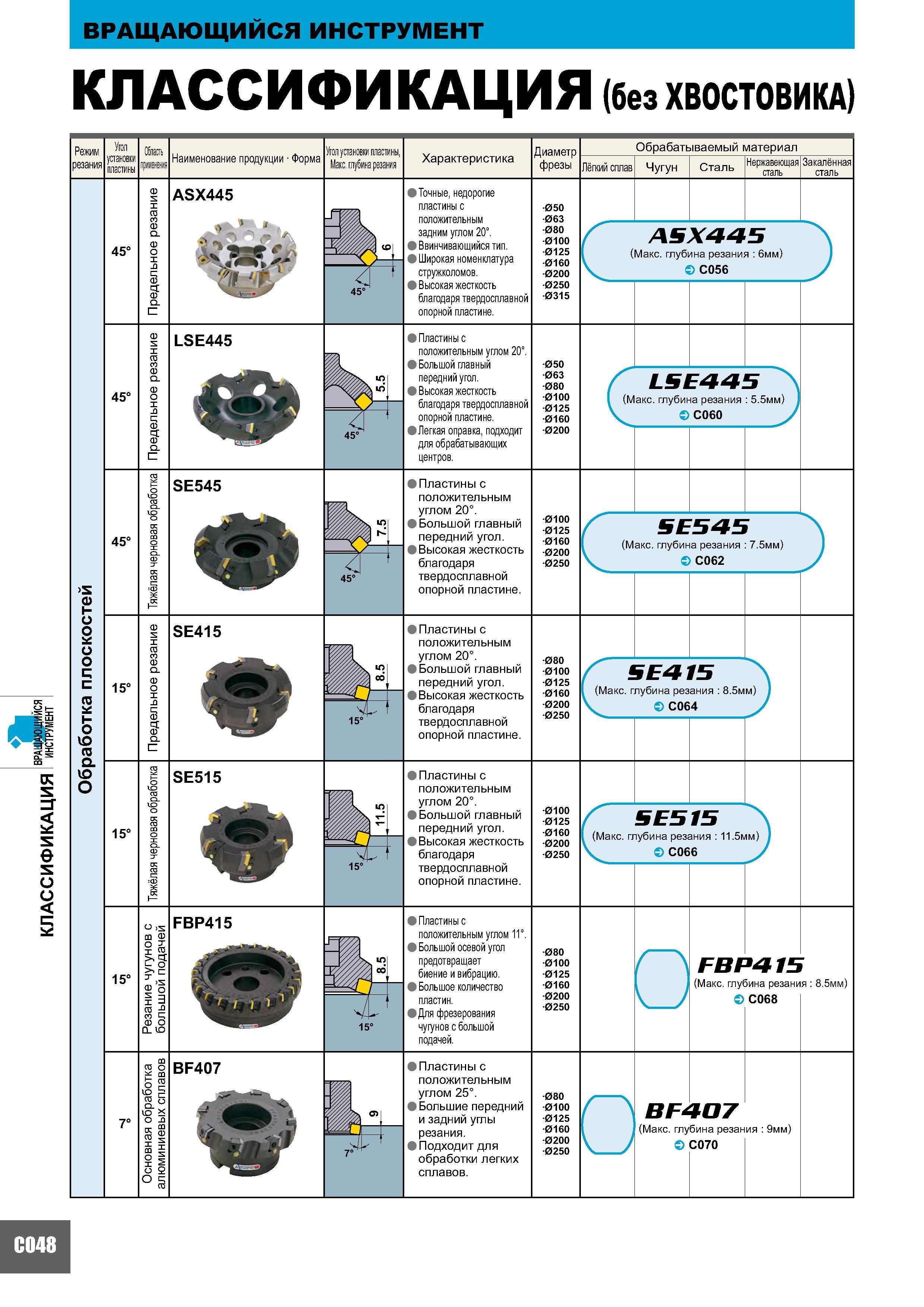

Обзор номенклатуры японского насадного фрезерного инструмента Фрезы Mitsubishi с твердосплавными сменными режущими пластинами для высокопроизводительного фрезерования плоскостей КЛАССИФИКАЦИЯ Вращающийся инструмент КЛАССИФИКАЦИЯ (без ХВОСТОВИКА) Характеристика Диаметр фрезы Обрабатываемый материал Лёгкий сплав Чугун Сталь Нержавеющая сталь Закалённая сталь Точные, недорогие пластины с положительным задним углом 20°. Ввинчивающийся тип. Широкая номенклатура стружколомов. Высокая жесткость благодаря твердосплавной опорной пластине. 050 063 080 0100 0125 0160 0200 0250 0315 ASX445 (Макс. глубина резания 6мм) C056 Пластины с положительным углом 20°. Большой главный передний угол. Высокая жесткость благодаря твердосплавной опорной пластине. Легкая оправка, подходит для обрабатывающих центров. 050 063 080 0100 0125 0160 0200 LSE445 (Макс. глубина резания 5.5мм) C060 Пластины с положительным углом 20°. Большой главный передний угол. Высокая жесткость благодаря твердосплавной опорной пластине. 0100 0125 0160 0200 0250 SE545 (Макс. глубина резания 7.5мм) C062 Пластины с положительным углом 20°. Большой главный передний угол. Высокая жесткость благодаря твердосплавной опорной пластине. 080 0100 0125 0160 0200 0250 SE415 (Макс. глубина резания 8.5мм) C064 Пластины с положительным углом 20°. Большой главный передний угол. Высокая жесткость благодаря твердосплавной опорной пластине. 0100 0125 0160 0200 0250 Г SE515 (Макс. глубина резания 11.5мм) C066 Пластины с положительным углом 11°. Большой осевой угол предотвращает биение и вибрацию. Большое количество пластин. Для фрезерования чугунов с большой подачей. 080 0100 0125 0160 0200 0250 FBI (Макс. глу( 415 Зина резани C068 я 8.5мм) Пластины с положительным углом 25°. Большие передний и задний углы резания. Подходит для обработки легких сплавов. 080 0100 0125 0160 0200 0250 0 BF (Макс. глу 07 бина резан C070 ия 9мм) Режим резания установки пластины применения Наименование продукции Форма Угол установки пластины, Макс. глубина резания ASX445 45° 5 CL С LSE445 45° а) а) 0 1 .о ц а) Ч а) С >5 К О О О о ц с го I- о го а О SE545 45° 15° I со со CL 0 1 Q 5 5 CL С SE415 SE515 15° % 15° 0 .S -I о 1 Э го го (В О 0 Ю FBP415 BF407 5 5 со 5 Ю О -О
