Нарезание резьбы токарным инструментом Mitsubishi Основные виды резьбовых резцов для точения наружной резьбы Изображения державки и сменной режущ

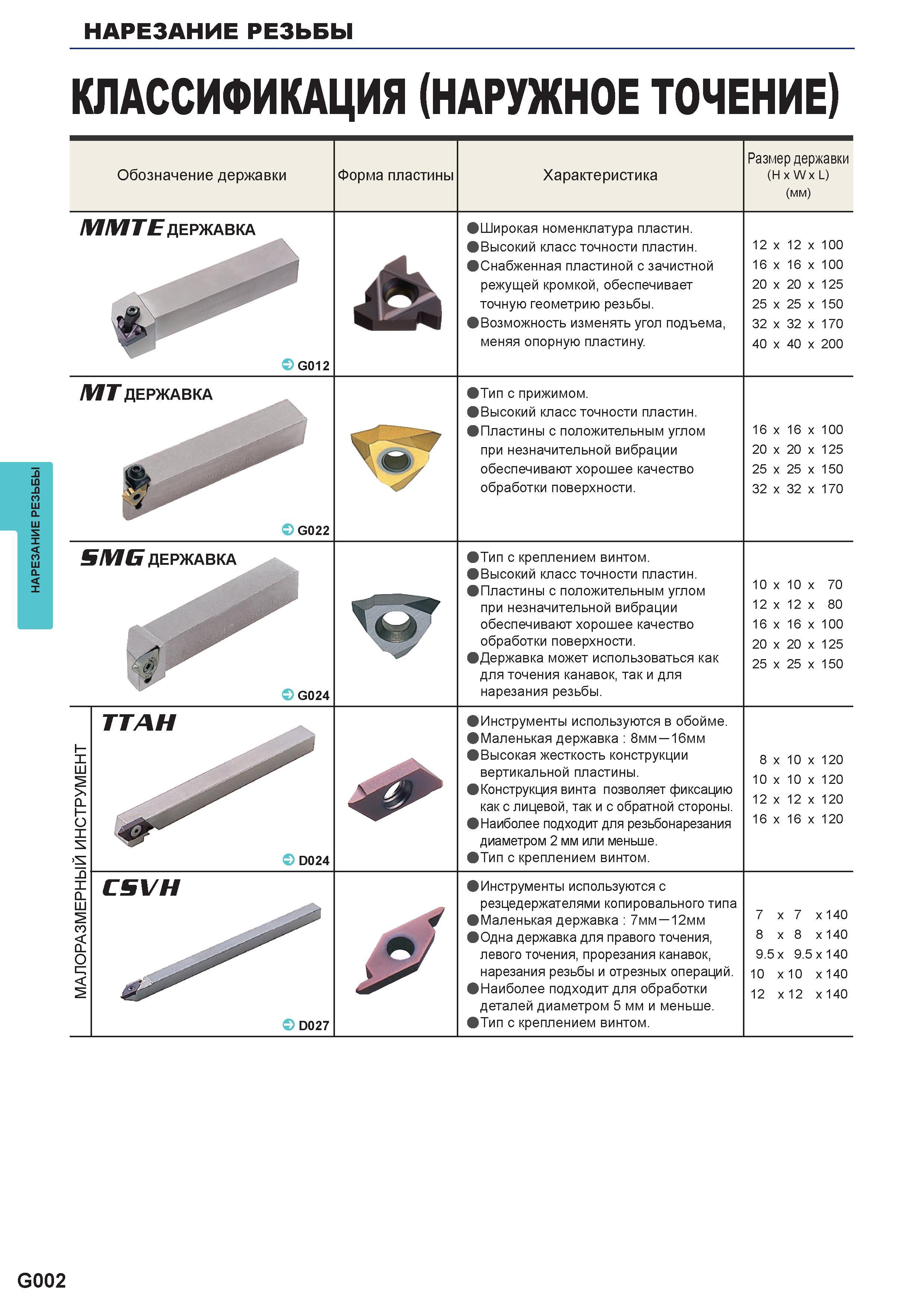

488 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.G002

488 Нарезание резьбы токарным инструментом Mitsubishi Основные виды резьбовых резцов для точения наружной резьбы Изображения державки и сменной режущ Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. G002

Нарезание резьбы токарным инструментом Mitsubishi Основные виды резьбовых резцов для точения наружной резьбы Изображения державки и сменной режущ

Нарезание резьбы токарным инструментом Mitsubishi Основные виды резьбовых резцов для точения наружной резьбы Изображения державки и сменной режущей пластины Характеристика Размер державки (HxWxL) Широкая номенклатура пластин. Высокий класс точности пластин. Снабженная пластиной с зачистной режущей кромкой, обеспечивает точную геометрию резьбы. Возможность изменять угол подъема, 12 x 12 x 100 16 x 16 x 100 20 x 20 x 125 25 x 25 x 150 32 x 32 x 170 & G012 меняя опорную пластину. 40 x 40 x 200 MT ДЕРЖАВКА G022 ч' 7 Тип с прижимом. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. 16 x 16 x 100 20 x 20 x 125 25 x 25 x 150 32 x 32 x 170 SM Б ДЕРЖАВКА С G024 Тип с креплением винтом. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. Державка может использоваться как для точения канавок, так и для нарезания резьбы. 10 x 10 x 70 12 x 12 x 80 16 x 16 x 100 20 x 20 x 125 25 x 25 x 150 МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ ТТАН С D024 Инструменты используются в обойме. Маленькая державка 8мм 16мм Высокая жесткость конструкции вертикальной пластины. Конструкция винта позволяет фиксацию как с лицевой, так и с обратной стороны. Наиболее подходит для резьбонарезания диаметром 2 мм или меньше. Тип с креплением винтом. 8 x 10 x 120 10 x 10 x 120 12 x 12 x 120 16 x 16 x 120 CSVH D027 0 Инструменты используются с резцедержателями копировального типа Маленькая державка 7мм 12мм Одна державка для правого точения, левого точения, прорезания канавок, нарезания резьбы и отрезных операций. Наиболее подходит для обработки деталей диаметром 5 мм и меньше. Тип с креплением винтом. 7 x 7 x 140 8 x 8 x140 9.5 x 9.5 x 140 10 x 10 x 140 12 x12 x140 G002Нарезание резьбы резцом КЛАССИФИКАЦИЯ (Наружное точение на токарном станке) Обозначение державки Форма пластины (мм) MMTE ДЕРЖАВКА &
