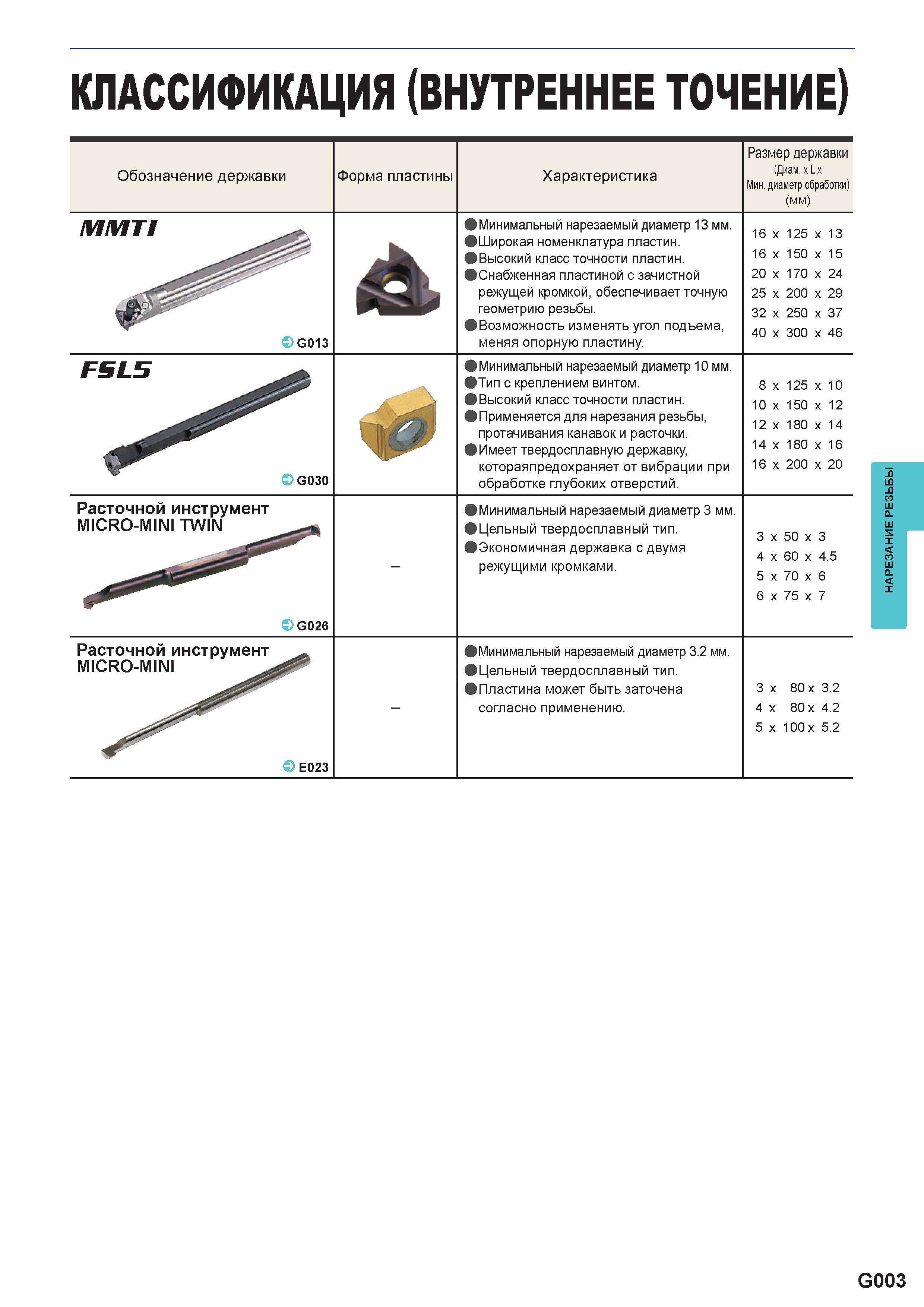

Иллюстрированный обзор ассортимента токарного инструмента Mitsubishi для точения внутренней резьбы Обозначение державки Форма пластины Характеристика Размер державки (Диам. x L x Мин. диаметр обработки) (мм) Минимальный нарезаемый диаметр 13 мм. Широкая номенклатура пластин. Высокий класс точности пластин. Снабженная пластиной с зачистной режущей кромкой, обеспечивает точную геометрию резьбы. Возможность изменять угол подъема, меняя опорную пластину. 16 x 125 x 13 16 x 150 x 15 20 x 170 x 24 25 x 200 x 29 32 x 250 x 37 40 x 300 x 46 FSL5 £ G030 )Минимальный нарезаемый диаметр 10 мм. Тип с креплением винтом. Высокий класс точности пластин. )Применяется для нарезания резьбы, протачивания канавок и расточки. Имеет твердосплавную державку, котораяпредохраняет от вибрации при обработке глубоких отверстий. 8 x 125 x 10 10 x 150 x 12 12 x 180 x 14 14 x 180 x 16 16 x 200 x 20 Расточной инструмент Минимальный нарезаемый диаметр 3 мм. Цельный твердосплавный тип. Экономичная державка с двумя режущими кромками. 3 x 50 x 3 4 x 60 x 4.5 5 x 70 x 6 6 x 75 x 7 Расточной инструмент MICRO-MINI Минимальный нарезаемый диаметр 3.2 мм. Цельный твердосплавный тип. Пластина может быть заточена согласно применению. 3 x 80 x 3.2 4 x 80 x 4.2 5 x 100 x 5.2 С E023 G003 Нарезание резьбы резцом КЛАССИФИКАЦИЯ (Внутреннее точение на токарном станке)
