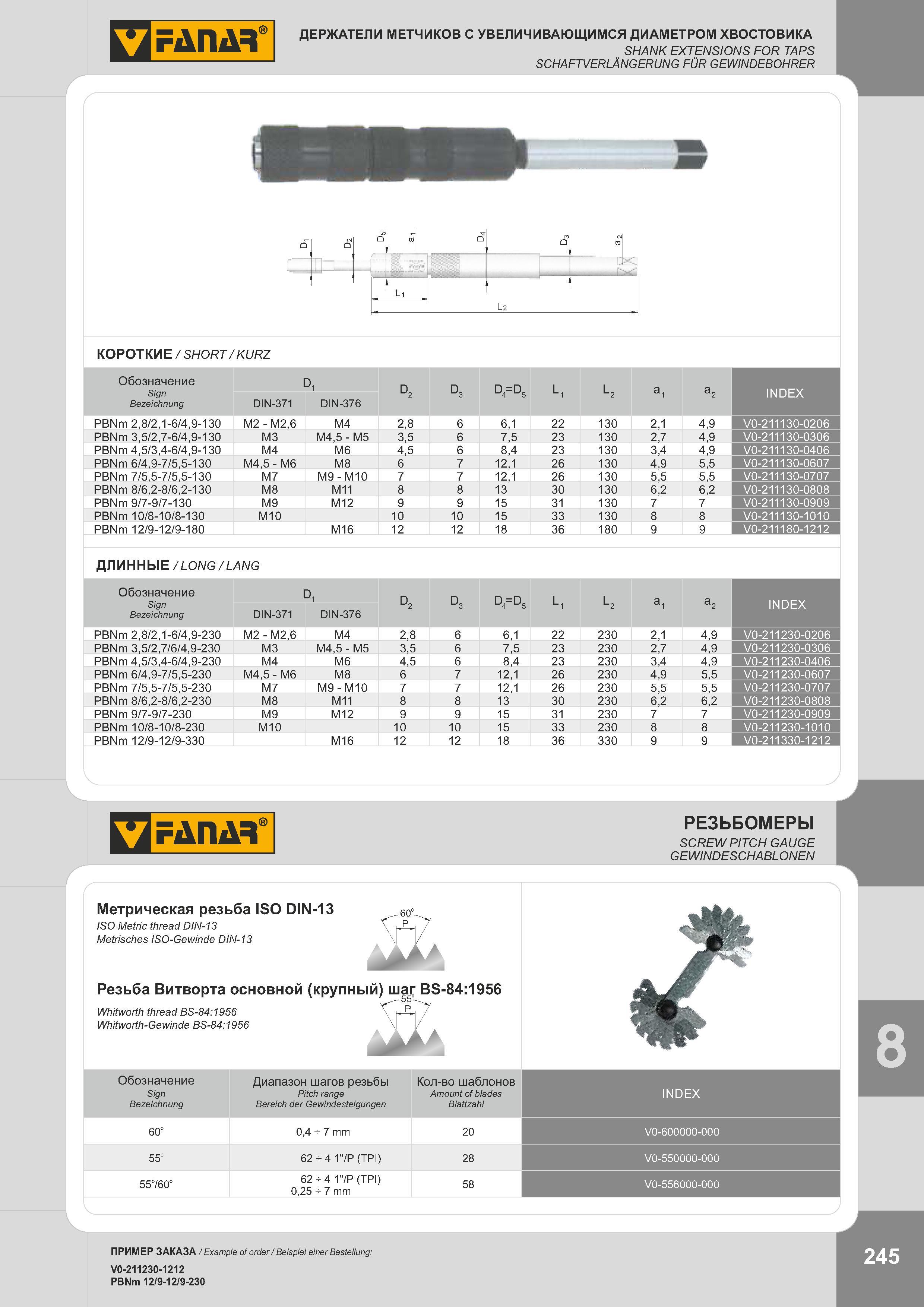

Стандартные резьбовые шаблоны (резьбомеры) Fanar для контроля метрической и дюймовой резьбы Витворта _ Metric thread DIN-13 Metrisches ISO-Gewinde DIN-13 Whitworth thread BS-84:1956 Whitworth-Gewinde BS-84:1956 Обозначение Sign Bezeichnung Диапазон шагов резьбы Pitch range Bereich der Gewindesteigungen Кол-во шаблонов Amount of blades Blattzahl INDEX 60o 0,4 - 7 mm 20 V0-600000-000 55o 62 - 4 17P (TPI) 28 V0-550000-000 55760° 62 - 4 17P (TPI) 0,25 - 7 mm 58 V0-556000-000 Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: V0-211230-1212 PBNm 12/9-12/9-230 8 ДЕРЖАТЕЛИ МЕТЧИКОВ С УВЕЛИЧИВАЮЩИМСЯ ДИАМЕТРОМ ХВОСТОВИКА SHANK EXTENSIONS FOR TAPS SCHAFTVERLÄNGERUNG FÜR GEWINDEBOHRER J Q ГО 1 J L1 L2 КОРОТКИЕ / SHORT / KURZ Обозначение Sign Bezeichnung DIN-371 D1 DIN-376 D2 D3 D4=D5 L1 L2 a1 a2 INDEX PBNm 2,8/2,1-6/4,9-130 M2 - M2,6 M4 2,8 6 6,1 22 130 2,1 4,9 V0-211130-0206 PBNm 3,5/2,7-6/4,9-130 M3 M4,5 - M5 3,5 6 7,5 23 130 2,7 4,9 V0-211130-0306 PBNm 4,5/3,4-6/4,9-130 M4 M6 4,5 6 8,4 23 130 3,4 4,9 V0-211130-0406 PBNm 6/4,9-7/5,5-130 M4,5 - M6 M8 6 7 12,1 26 130 4,9 5,5 V0-211130-0607 PBNm 7/5,5-7/5,5-130 M7 M9 - M10 7 7 12,1 26 130 5,5 5,5 V0-211130-0707 PBNm 8/6,2-8/6,2-130 M8 M11 8 8 13 30 130 6,2 6,2 V0-211130-0808 PBNm 9/7-9/7-130 M9 M12 9 9 15 31 130 7 7 V0-211130-0909 PBNm 10/8-10/8-130 M10 10 10 15 33 130 8 8 V0-211130-1010 PBNm 12/9-12/9-180 M16 12 12 18 36 180 9 9 V0-211180-1212 ДЛИННЫЕ / LONG / LANG Обозначение Sign Bezeichnung DIN-371 D1 DIN-376 D2 D3 D4=D5 L1 L2 a1 a2 INDEX PBNm 2,8/2,1-6/4,9-230 M2 - M2,6 M4 2,8 6 6,1 22 230 2,1 4,9 V0-211230-0206 PBNm 3,5/2,7/6/4,9-230 M3 M4,5 - M5 3,5 6 7,5 23 230 2,7 4,9 V0-211230-0306 PBNm 4,5/3,4-6/4,9-230 M4 M6 4,5 6 8,4 23 230 3,4 4,9 V0-211230-0406 PBNm 6/4,9-7/5,5-230 M4,5 - M6 M8 6 7 12,1 26 230 4,9 5,5 V0-211230-0607 PBNm 7/5,5-7/5,5-230 M7 M9 - M10 7 7 12,1 26 230 5,5 5,5 V0-211230-0707 PBNm 8/6,2-8/6,2-230 M8 M11 8 8 13 30 230 6,2 6,2 V0-211230-0808 PBNm 9/7-9/7-230 M9 M12 9 9 15 31 230 7 7 V0-211230-0909 PBNm 10/8-10/8-230 M10 10 10 15 33 230 8 8 V0-211230-1010 PBNm 12/9-12/9-330 M16 12 12 18 36 330 9 9 V0-211330-1212 РЕЗЬБОМЕРЫ SCREW PITCH GAUGE GEWINDESCHABLONEN Метрическая резьба ISO DIN-13 ISO Резьба Витворта основной (крупный) шаг BS-84:1956
