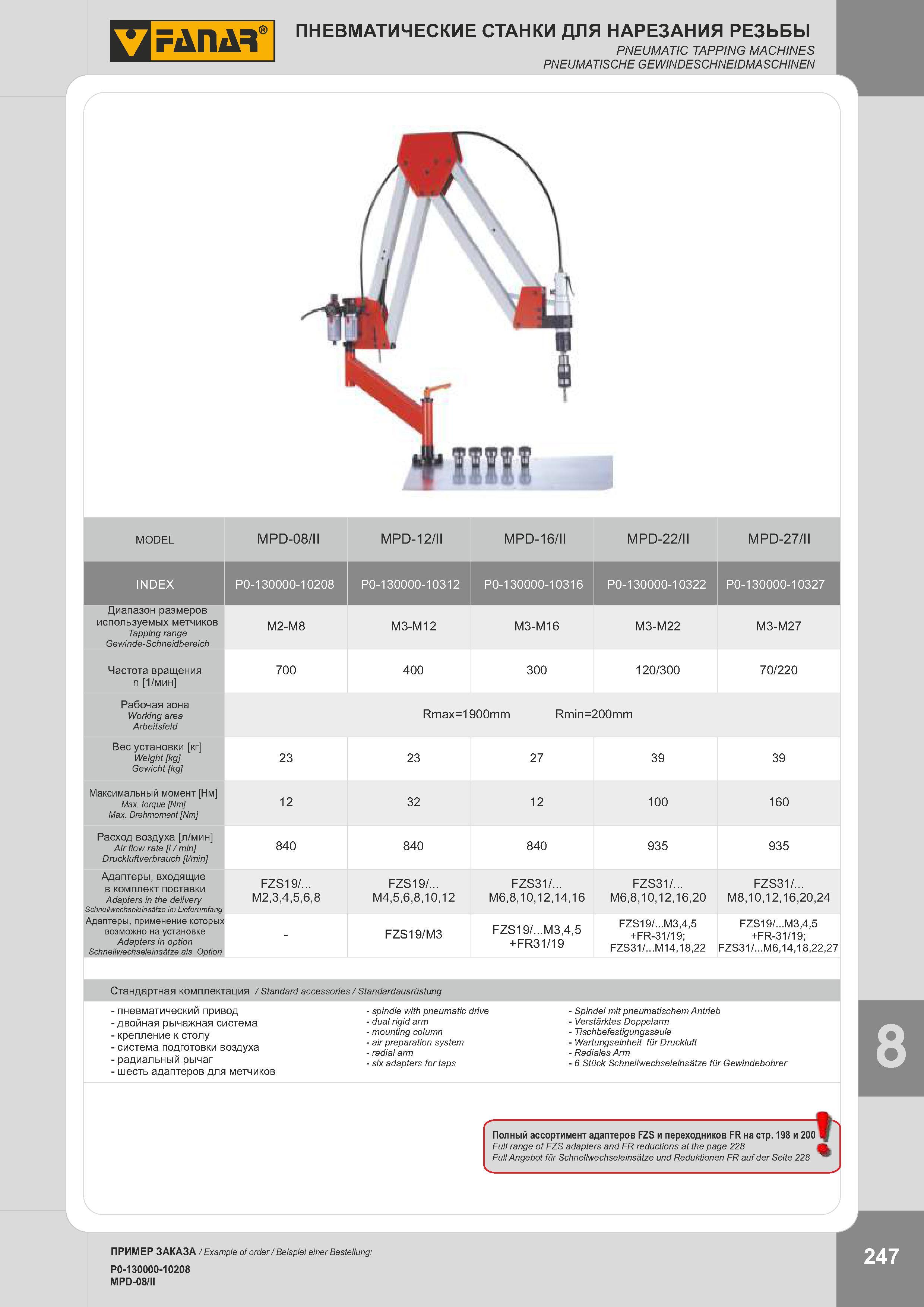

Общий вид и основные характеристики разных моделей пневматических специализированных настольных станков Fanar для нарезки внутренней резьбы метчиками

Общий вид и основные характеристики разных моделей пневматических специализированных настольных станков Fanar для нарезки внутренней резьбы метчиками

Общий вид и основные характеристики разных моделей пневматических специализированных настольных станков Fanar для нарезки внутренней резьбы метчиками _ MODEL MPD-08/II MPD-12/II MPD-16/II MPD-22/II MPD-27/II INDEX P0-130000-10208 P0-130000-10312 P0-130000-10316 P0-130000-10322 P0-130000-10327 Диапазон размеров используемых метчиков Tapping range Gewinde-Schneidbereich M2-M8 M3-M12 M3-M16 M3-M22 M3-M27 Частота вращения n 1/мин 700 400 300 120/300 70/220 Рабочая зона Working area Arbeitsfeld Rmax= 9 m m R 3 3 m m 2 Вес установки кг Weight kg Gewicht kg 23 23 27 39 39 Максимальный момент Нм Max. torque Nm Max. Drehmoment Nm 12 32 12 100 160 Расход воздуха л/мин Air flow rate l / min Druckluftverbrauch l/min 840 840 840 935 935 Адаптеры, входящие в комплект поставки Adapters in the delivery Schnellwechseleinsätze im Lieferumfang FZS19/... M2,3,4,5,6,8 FZS19/... M4,5,6,8,10,12 FZS31/... M6,8,10,12,14,16 FZS31/... M6,8,10,12,16,20 FZS31/... M8,10,12,16,20,24 Адаптеры, применение которых возможно на установке Adapters in option Schnellwechseleinsätze als Option - FZS19/M3 FZS19/...M3,4,5 +FR31/19 FZS19/...M3,4,5 +FR-31/19; FZS31/...M14,18,22 FZS19/...M3,4,5 +FR-31/19; FZS31/...M6,14,18,22,27 Стандартная комплектация / Standard accessories/ Standardausrüstung - пневматический привод - двойная рычажная система - крепление к столу - система подготовки воздуха - радиальный рычаг - шесть адаптеров для метчиков - spindle with pneumatic drive - dual rigid arm - mounting column - air preparation system - radial arm - six adapters for taps - Spindel mit pneumatischem Antrieb - Verstärktes Doppelarm - Tischbefestigungssäule - Wartungseinheit für Druckluft - Radiales Arm - 6 Stück Schnellwechseleinsätze für Gewindebohrer Полный ассортимент адаптеров FZS и переходников FR на стр. 198 и 200 Full range of FZS adapters and FR reductions at the page 228 Full Angebot für Schnellwechseleinsätze und Reduktionen FR auf der Seite 228 v. Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: P0-130000-10208 MPD-08/II
