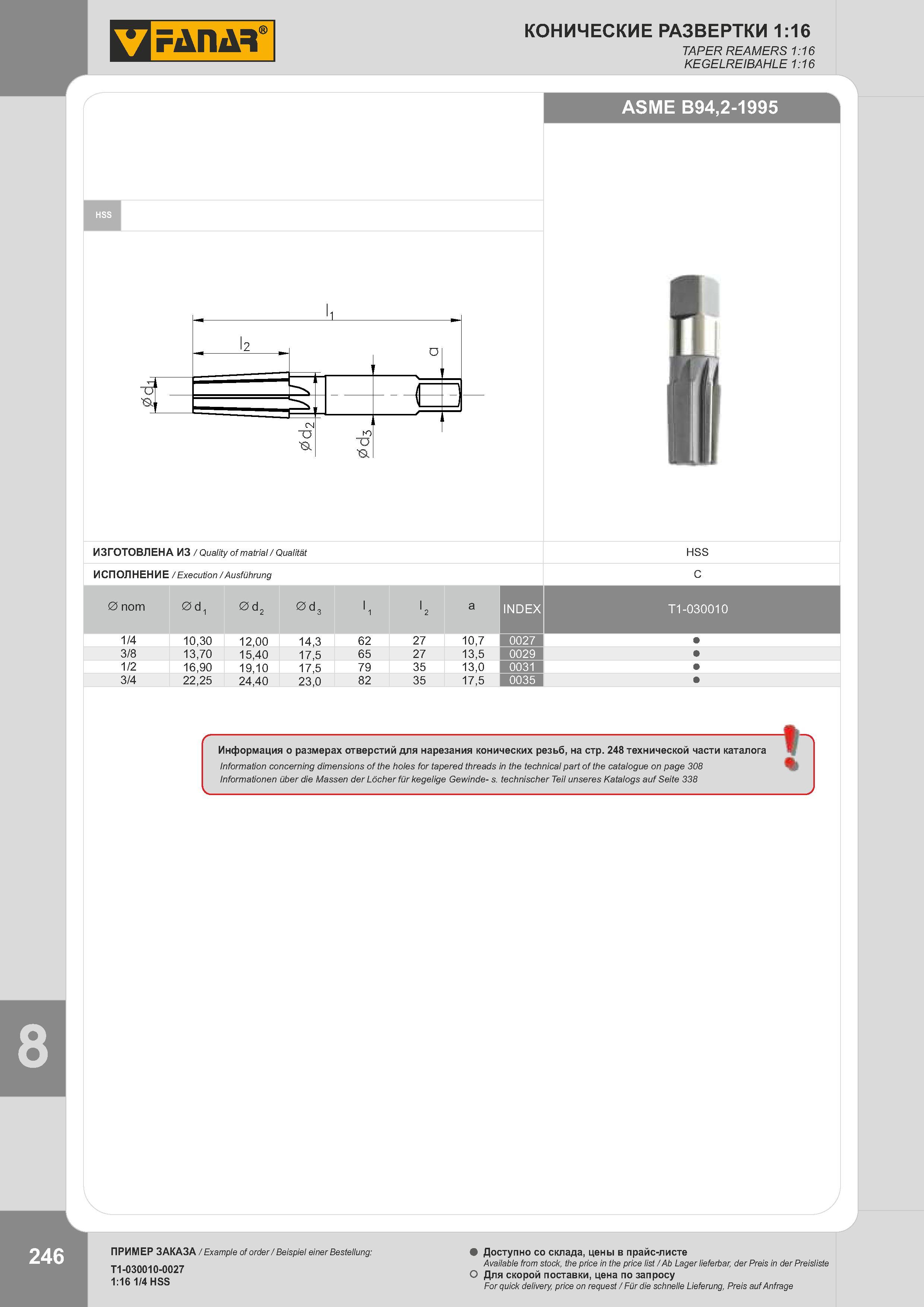

Общий вид и основные размерные характеристики стандартных конических разверток Fanar 1:16 ASME B94,2-1995 изготовленных из быстрорежущей стали HSS

Общий вид и основные размерные характеристики стандартных конических разверток Fanar 1:16 ASME B94,2-1995 изготовленных из быстрорежущей стали HSS

Общий вид и основные размерные характеристики стандартных конических разверток Fanar 1:16 ASME B94,2-1995 изготовленных из быстрорежущей стали HSS _ Информация о размерах отверстий для нарезания конических резьб, на стр. 248 технической части каталога Information concerning dimensions of the holes for tapered threads in the technical part of the catalogue on page 308 Informationen über die Massen der Löcher für kegelige Gewinde- s. technischer Teil unseres Katalogs auf Seite 338 D Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: T1-030010-0027 1:16 1/4 HSS Доступно со склада, цены в прайс-листе Available from stock, the price in the price list / Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage КОНИЧЕСКИЕ РАЗВЕРТКИ TAPER REAMERS 1:16 KEGELREIBAHLE 1:16 ИЗГОТОВЛЕНА ИЗ / Quality of matrial/ Qualität HSS ИСПОЛНЕНИЕ / Execution / Ausführung C 0 nom 0 d1 0 d2 0 d3 l1 l2 a INDEX T1-030010 1/4 10,30 12,00 14,3 62 27 10,7 0027 3/8 13,70 15,40 17,5 65 27 13,5 0029 1/2 16,90 19,10 17,5 79 35 13,0 0031 3/4 22,25 24,40 23,0 82 35 17,5 0035
