Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

FANAR | Каталог FANAR 2014 Резьбовой металлорежущий инструмент и оснастка (Всего 344 стр.)




316 Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для резьбы Стр.313

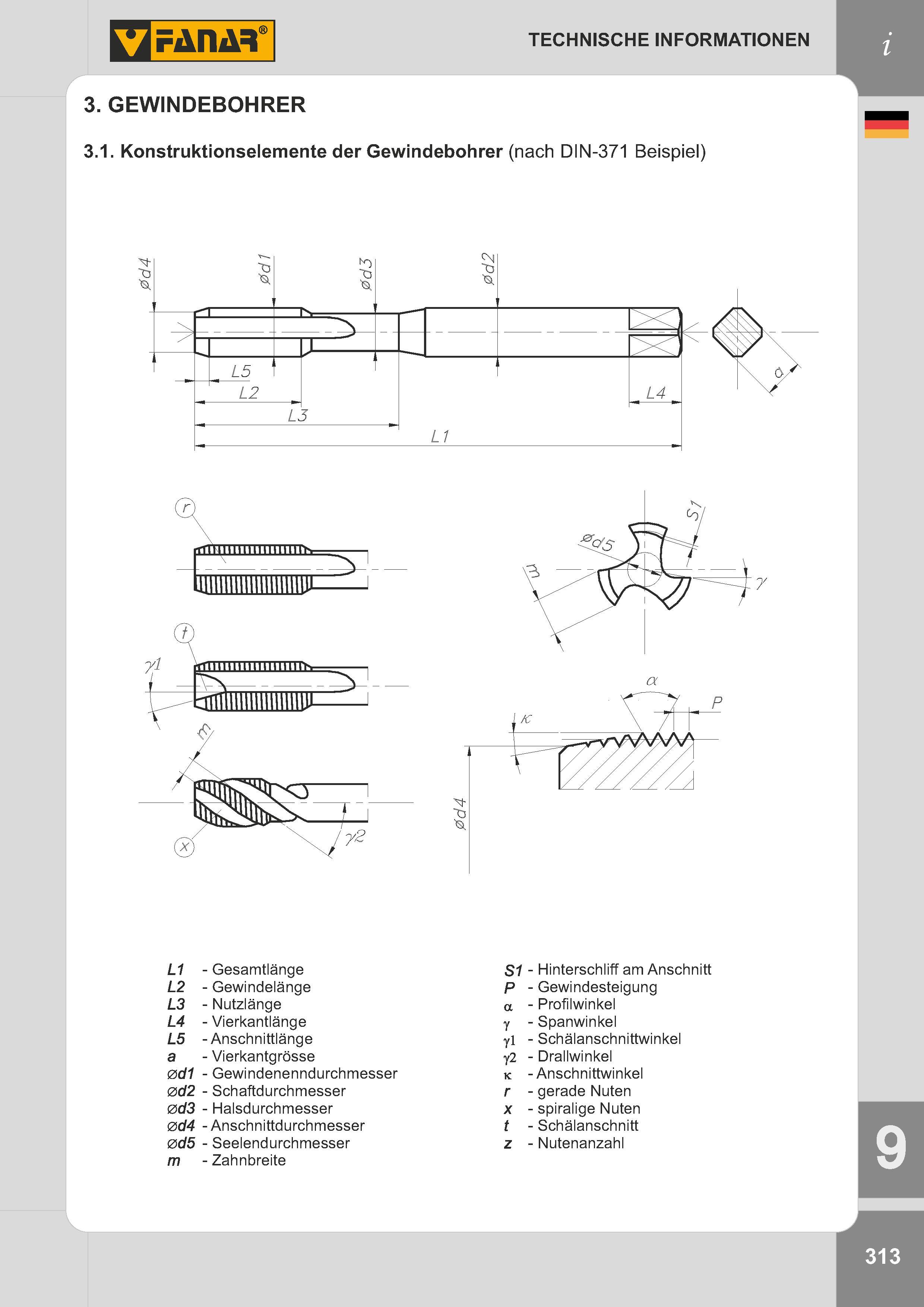

316 Konstruktionselemente der Gewindebohrer (nach DIN-371 Beispiel) L1 - Gesamtlänge L2 - Gewindelänge L3 - Nutzlänge L4 - Vierkantlänge L5 - Anschnittlän Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для обработки резьбы Метчики Раскатники Плашки Резьбонарезные станки и приспособления Инструментальная оснастка Стр. 313

Konstruktionselemente der Gewindebohrer (nach DIN-371 Beispiel) L1 - Gesamtlänge L2 - Gewindelänge L3 - Nutzlänge L4 - Vierkantlänge L5 - Anschnittlän

Konstruktionselemente der Gewindebohrer (nach DIN-371 Beispiel) L1 - Gesamtlänge L2 - Gewindelänge L3 - Nutzlänge L4 - Vierkantlänge L5 - Anschnittlänge а - Vierkantgrösse 0d1 - Gewindenenndurchmesser 0d2 - Schaftdurchmesser 0d3 - Halsdurchmesser 0d4 - Anschnittdurchmesser - Seelendurchmesser m - Zahnbreite S1 - Hinterschliff am Anschnitt - Gewindesteigung а - Profilwinkel у - Spanwinkel yl - Schälanschnittwinkel y2 - Drallwinkel к - Anschnittwinkel - gerade Nuten - spiralige Nuten - Schälanschnitt - Nutenanzahl 3 TECHNISCHE INFORMATIONEN 3. GEWINDEBOHRER 3.1.

См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table
Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table
Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes
Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table
Современные инструментальные материалы / Cutting tool materials



Каталог FANAR 2014 Резьбовой металлорежущий инструмент и оснастка (Всего 344 стр.)

313 EINGESATZTE WERKZEUG WERKSTOFFE 2 GEWINDEARTEN 3 GEWINDEBOHRER 3 1 Konstruktionselemente der Gewindebohrer 3 2 Massnormen 3 3 Anschnitt - und Spannute Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для обработки резьбы Метчики Раскатники Плашки Резьбонарезные станки и приспособления Инструментальная оснастка Стр. 310313 314 EINGESÄTZTE WERKZEUG STÄHLE Symbol Name Bezeichnung nach DIN Bestimmung HSS Schnellarbeitstahl 1 3343 S-6-5-2 Maschinenschneideisen, Hand- und Maschin Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для обработки резьбы Метчики Раскатники Плашки Резьбонарезные станки и приспособления Инструментальная оснастка Стр. 311314 315 TECHNISCHE INFORMATIONEN GEWINDEARTEN W SS Whitworth-Gewinde, kegelig, für Gasflaschenventile PN-82/M-69223 und DIN 477 W80 1- Tßp Für Gasflaschenhaub Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для обработки резьбы Метчики Раскатники Плашки Резьбонарезные станки и приспособления Инструментальная оснастка Стр. 312315 317 Massnormen ordnen der Nominalabmessungen der Gewinden die entsprechenden Baumasse von Gewindebohrern (Gesamtlänge, Gewindelänge, Schaftdurchmesser und Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для обработки резьбы Метчики Раскатники Плашки Резьбонарезные станки и приспособления Инструментальная оснастка Стр. 314317 318 Anschnitte der Maschinengewindebohrer nach DIN-2197 Anschnitt- form -Symbol Anzahl der Gänge im Anschnitt Ausführung der Spannuten Anwendung A (6 8)P Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для обработки резьбы Метчики Раскатники Плашки Резьбонарезные станки и приспособления Инструментальная оснастка Стр. 315318 319 Die Gewindebohrer, die in unserem Katalog angeboten werden, werden in der handelsüblichen Klasse ausgeführt, die für die meistens angewendeten Toleran Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для обработки резьбы Метчики Раскатники Плашки Резьбонарезные станки и приспособления Инструментальная оснастка Стр. 316319



Каталоги инструмента FANAR


Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для обработки резьбы Метчики Раскатники Плашки Резьбонарезные станки и приспособления Инструментальная оснастка
Каталог
FANAR
2014
Резьбовой
металлорежущий
инструмент
и оснастка
(RUS ENG DEU)
(344 страницы)





Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs



---

---
