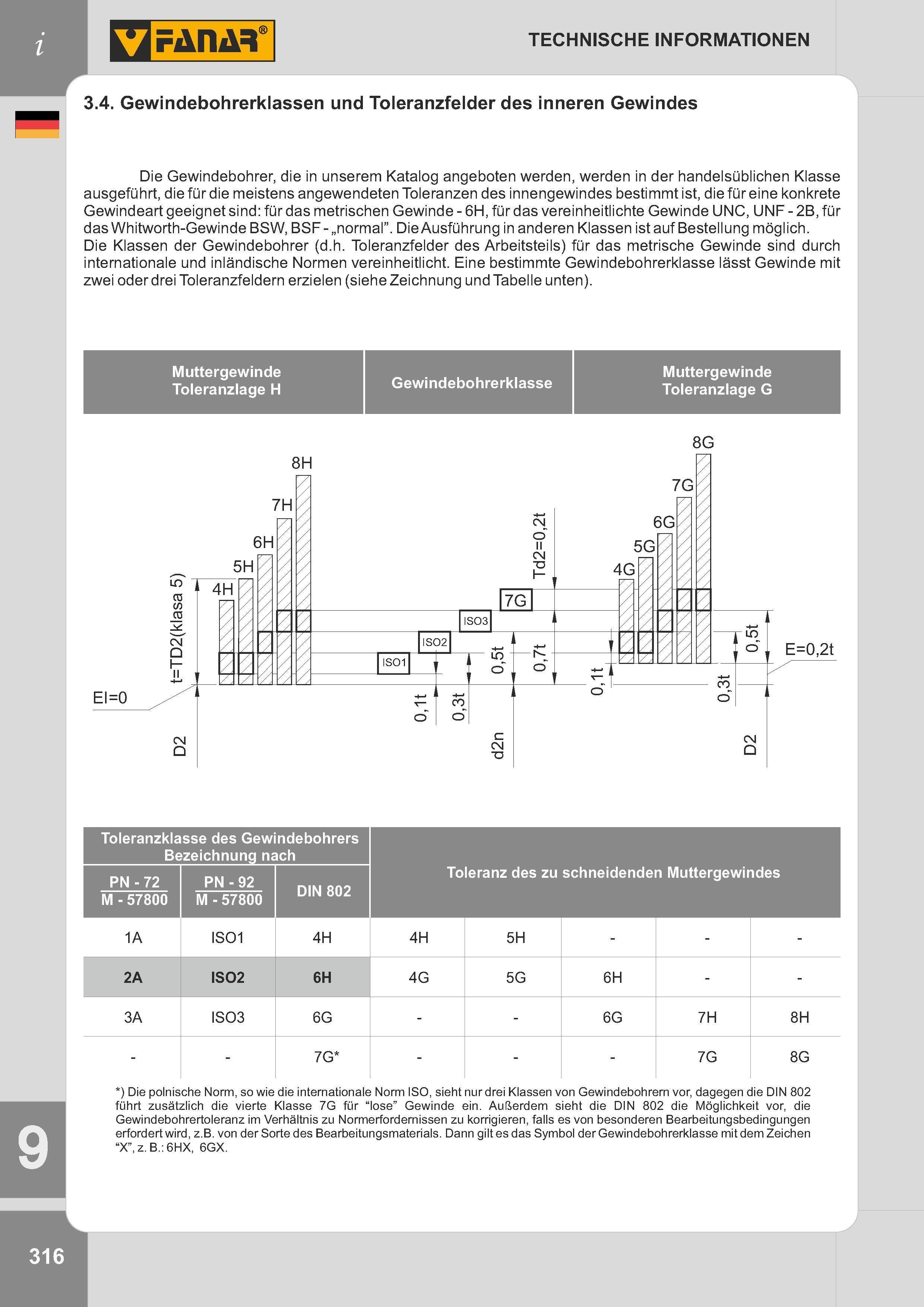

Die Gewindebohrer, die in unserem Katalog angeboten werden, werden in der handelsüblichen Klasse ausgeführt, die für die meistens angewendeten Toleranzen des innengewindes bestimmt ist, die für eine konkrete Gewindeart geeignet sind: für das metrischen Gewinde - 6H, für das vereinheitlichte Gewinde UNC, UNF - 2B, für das Whitworth-Gewinde BSW, BSF - „normal”. Die Ausführung in anderen Klassen ist auf Bestellung möglich. Die Klassen der Gewindebohrer (d.h. Toleranzfelder des Arbeitsteils) für das metrische Gewinde sind durch internationale und inländische Normen vereinheitlicht. Eine bestimmte Gewindebohrerklasse lässt Gewinde mit zwei oder drei Toleranzfeldern erzielen (siehe Zeichnung und Tabelle unten). Muttergewinde Toleranzlage H Gewindebohrerklasse Muttergewinde Toleranzlage G 8G EI=0 8H ISO2 ISO1 ISO3 CO о Toleranzklasse des Gewindebohrers Bezeichnung nach PN - 72 PN - 92 DIN 802 Toleranz des zu schneidenden Muttergewindes M- 57800 M- 57800 1A ISO1 4H 4H 5H - 2A ISO2 6H 4G 5G 6H 3A ISO3 6G 6G 7H 8H 7G - 7G 8G ) Die polnische Norm, so wie die internationale Norm ISO, sieht nur drei Klassen von Gewindebohrern vor, dagegen die DIN 802 führt zusätzlich die vierte Klasse 7G für “lose” Gewinde ein. Außerdem sieht die DIN 802 die Möglichkeit vor, die Gewindebohrertoleranz im Verhältnis zu Normerfordernissen zu korrigieren, falls es von besonderen Bearbeitungsbedingungen erfordert wird, z.B. von der Sorte des Bearbeitungsmaterials. Dann gilt es das Symbol der Gewindebohrerklasse mit dem Zeichen “X”, z. B.: 6HX, 6GX. Q 316 TECHNISCHE INFORMATIONEN 3.4. Gewindebohrerklassen und Toleranzfelder des inneren Gewindes
