Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system FANAR | Каталог FANAR 2014 Резьбовой металлорежущий инструмент и оснастка (Всего 344 стр.) |
|||||
|
318 Каталог FANAR 2014 Станочный и ручной металлорежущий инструмент для резьбы Стр.315 |
|||||

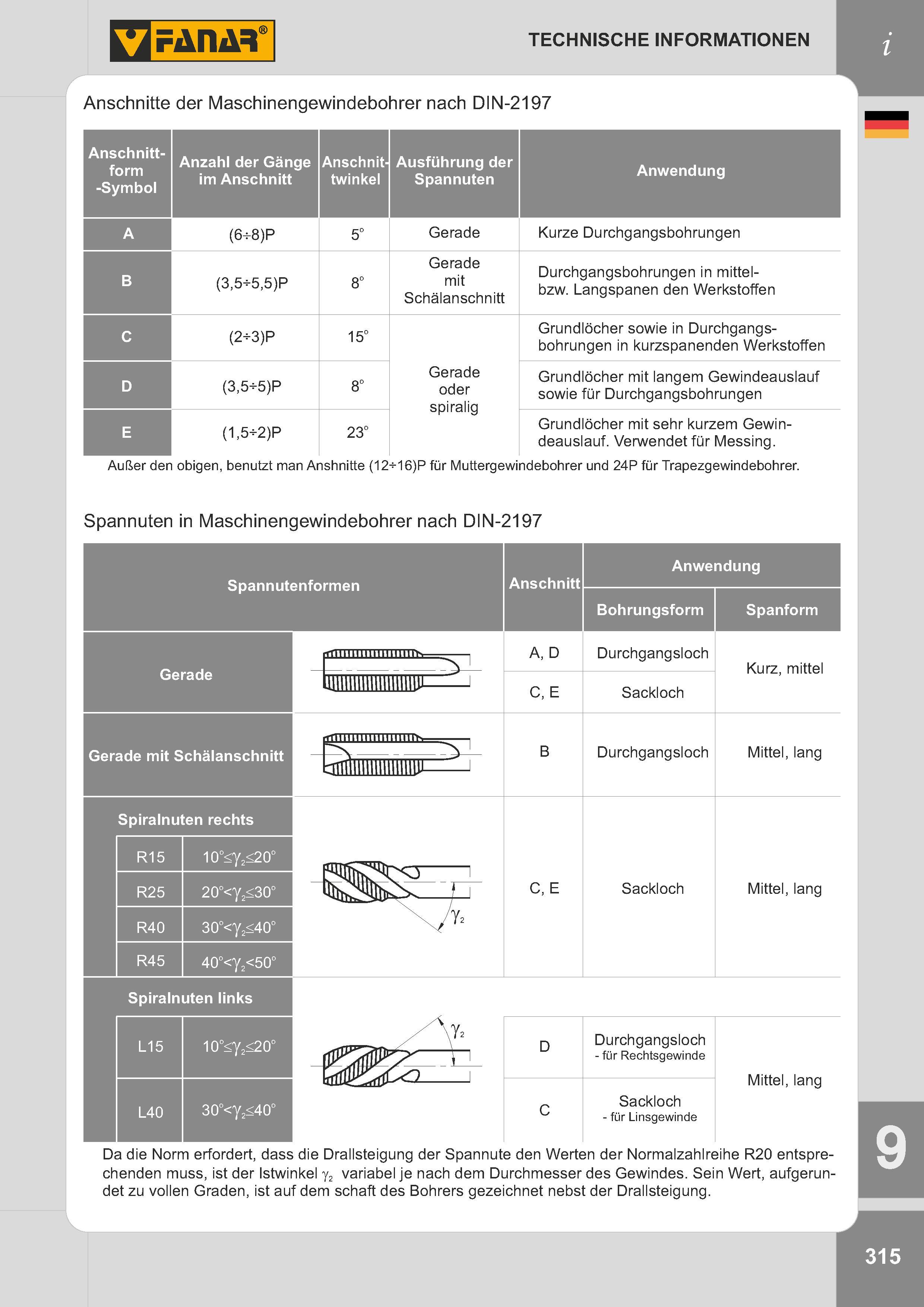

Anschnitte der Maschinengewindebohrer nach DIN-2197 Anschnitt- form -Symbol Anzahl der Gänge im Anschnitt Ausführung der Spannuten Anwendung A (6 8)PAnschnitte der Maschinengewindebohrer nach DIN-2197 Anschnitt- form -Symbol Anzahl der Gänge im Anschnitt Ausführung der Spannuten Anwendung A (6 8)P 5o Gerade Kurze Durchgangsbohrungen B (3,5-5,5)P 8o Gerade mit Schälanschnitt Durchgangsbohrungen in mittel-bzw. Langspanen den Werkstoffen C (2-3)P 15o Gerade oder spiralig Grundlöcher sowie in Durchgangsbohrungen in kurzspanenden Werkstoffen D (3,5-5)P 8o Grundlöcher mit langem Gewindeauslauf sowie für Durchgangsbohrungen E (1,5-2)P 23o Grundlöcher mit sehr kurzem Gewindeauslauf. Verwendet für Messing. Außer den obigen, benutzt man Anshnitte (12 16)P für Muttergewindebohrer und 24P für Trapezgewindebohrer. Spannuten in Maschinengewindebohrer nach DIN-2197 Spannutenformen Gerade mit Schälanschnitt Spiralnuten rechts Anschnitt A, D C, E B Anwendung Bohrungsform Spanform R15 10° |
|||||
