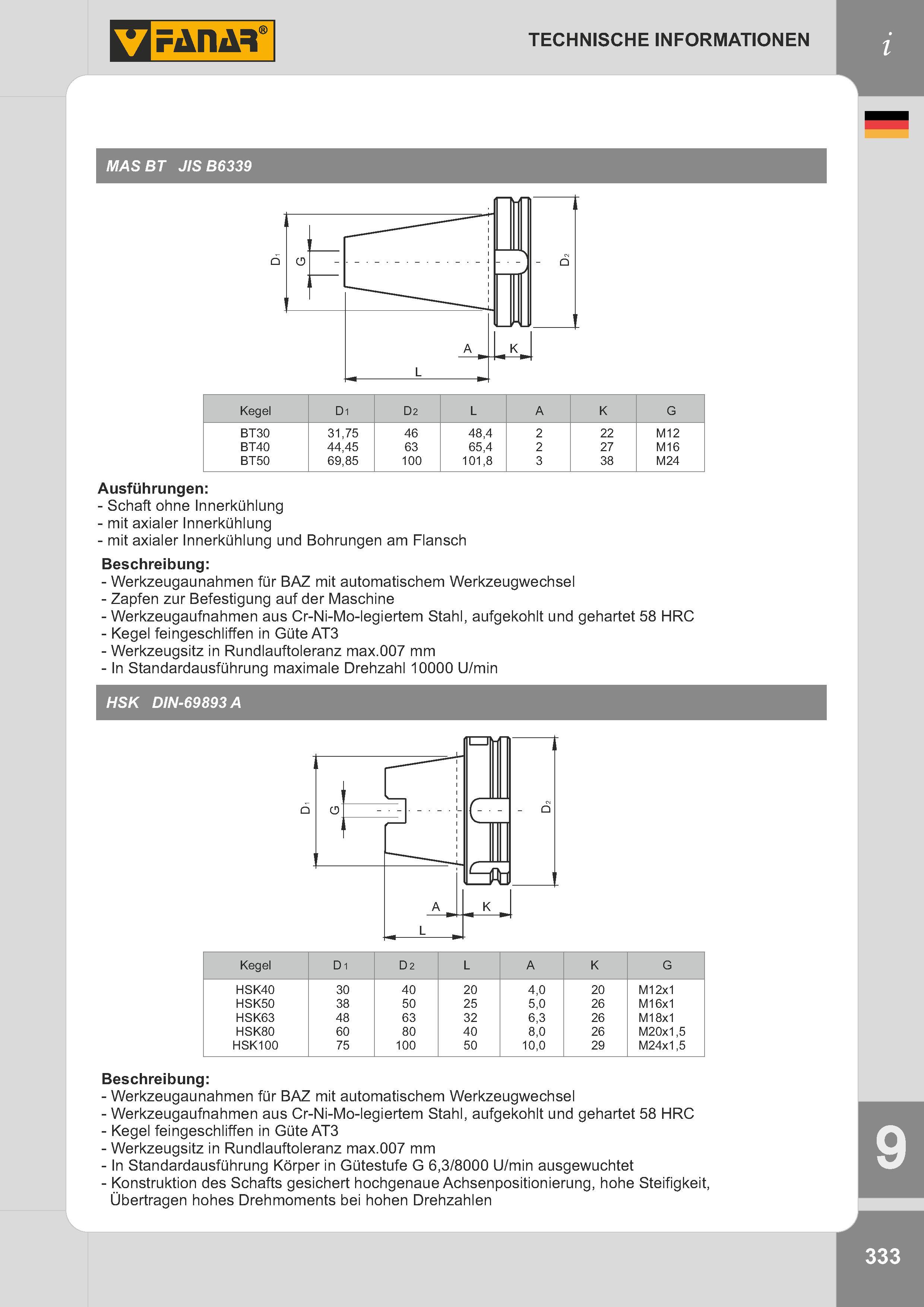

Kegel D1 D2 L A K G BT30 31,75 46 48,4 2 22 M12 BT40 44,45 63 65,4 2 27 M16 BT50 69,85 100 101,8 3 38 M24 Ausführungen: - Schaft ohne Innerkühlung - mit axialer Innerkühlung - mit axialer Innerkühlung und Bohrungen am Flansch Beschreibung: - Werkzeugaunahmen für BAZ mit automatischem Werkzeugwechsel - Zapfen zur Befestigung auf der Maschine - Werkzeugaufnahmen aus Cr-Ni-Mo-legiertem Stahl, aufgekohlt und gehartet 58 HRC - Kegel feingeschliffen in Güte AT3 - Werkzeugsitz in Rundlauftoleranz max.007 mm - In Standardausführung maximale Drehzahl 10000 U/min HSK DN-69893 A Kegel D1 D2 L A K G HSK40 30 40 20 4,0 20 M12x1 HSK50 38 50 25 5,0 26 M16x1 HSK63 48 63 32 6,3 26 M18x1 HSK80 60 80 40 8,0 26 M20x1,5 HSK100 75 100 50 10,0 29 M24x1,5 Beschreibung: - Werkzeugaunahmen für BAZ mit automatischem Werkzeugwechsel - Werkzeugaufnahmen aus Cr-Ni-Mo-legiertem Stahl, aufgekohlt und gehartet 58 HRC - Kegel feingeschliffen in Güte AT3 - Werkzeugsitz in Rundlauftoleranz max.007 mm - In Standardausführung Körper in Gütestufe G 6,3/8000 U/min ausgewuchtet - Konstruktion des Schafts gesichert hochgenaue Achsenpositionierung, hohe Steifigkeit, Übertragen hohes Drehmoments bei hohen Drehzahlen
