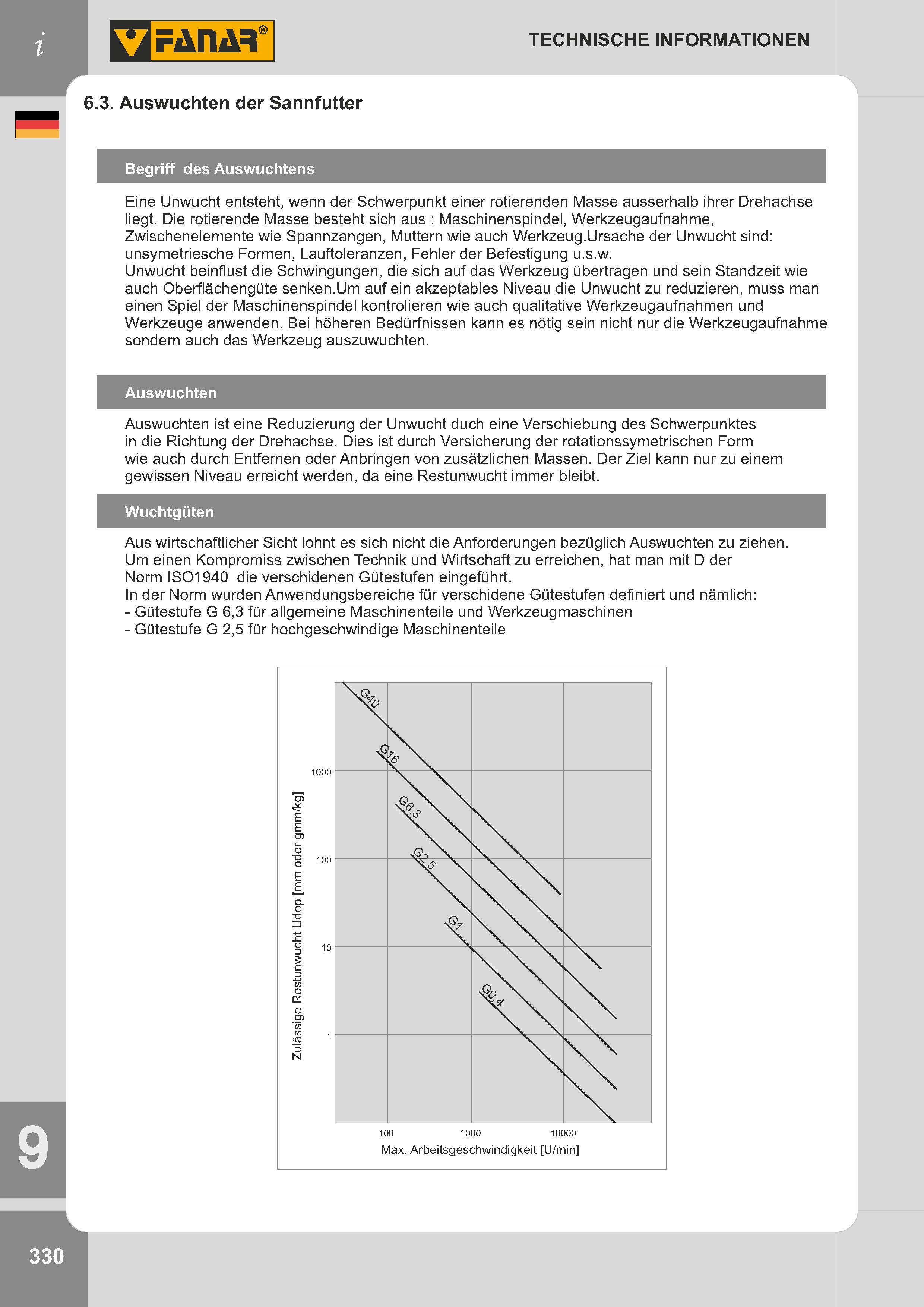

6.3. Auswuchten der Sannfutter TECHNISCHE INFORMATIONEN Begriff des Auswuchtens Eine Unwucht entsteht, wenn der Schwerpunkt einer rotierenden Masse ausserhalb ihrer Drehachse liegt. Die rotierende Masse besteht sich aus : Maschinenspindel, Werkzeugaufnahme, Zwischenelemente wie Spannzangen, Muttern wie auch Werkzeug.Ursache der Unwucht sind: unsymetriesche Formen, Lauftoleranzen, Fehler der Befestigung u.s.w. Unwucht beinflust die Schwingungen, die sich auf das Werkzeug übertragen und sein Standzeit wie auch Oberflächengüte senken.Um auf ein akzeptables Niveau die Unwucht zu reduzieren, muss man einen Spiel der Maschinenspindel kontrolieren wie auch qualitative Werkzeugaufnahmen und Werkzeuge anwenden. Bei höheren Bedürfnissen kann es nötig sein nicht nur die Werkzeugaufnahme sondern auch das Werkzeug auszuwuchten. Auswuchten Auswuchten ist eine Reduzierung der Unwucht duch eine Verschiebung des Schwerpunktes in die Richtung der Drehachse. Dies ist durch Versicherung der rotationssymetrischen Form wie auch durch Entfernen oder Anbringen von zusätzlichen Massen. Der Ziel kann nur zu einem gewissen Niveau erreicht werden, da eine Restunwucht immer bleibt. Wuchtgüten Aus wirtschaftlicher Sicht lohnt es sich nicht die Anforderungen bezüglich Auswuchten zu ziehen. Um einen Kompromiss zwischen Technik und Wirtschaft zu erreichen, hat man mit D der Norm ISO194Ü die verschidenen Gütestufen eingeführt. In der Norm wurden Anwendungsbereiche für verschidene Gütestufen definiert und nämlich: - Gütestufe G 6,3 für allgemeine Maschinenteile und Werkzeugmaschinen - Gütestufe G 2,5 für hochgeschwindige Maschinenteile 9 330 I 100 1000 10000 Max. Arbeitsgeschwindigkeit U/min
