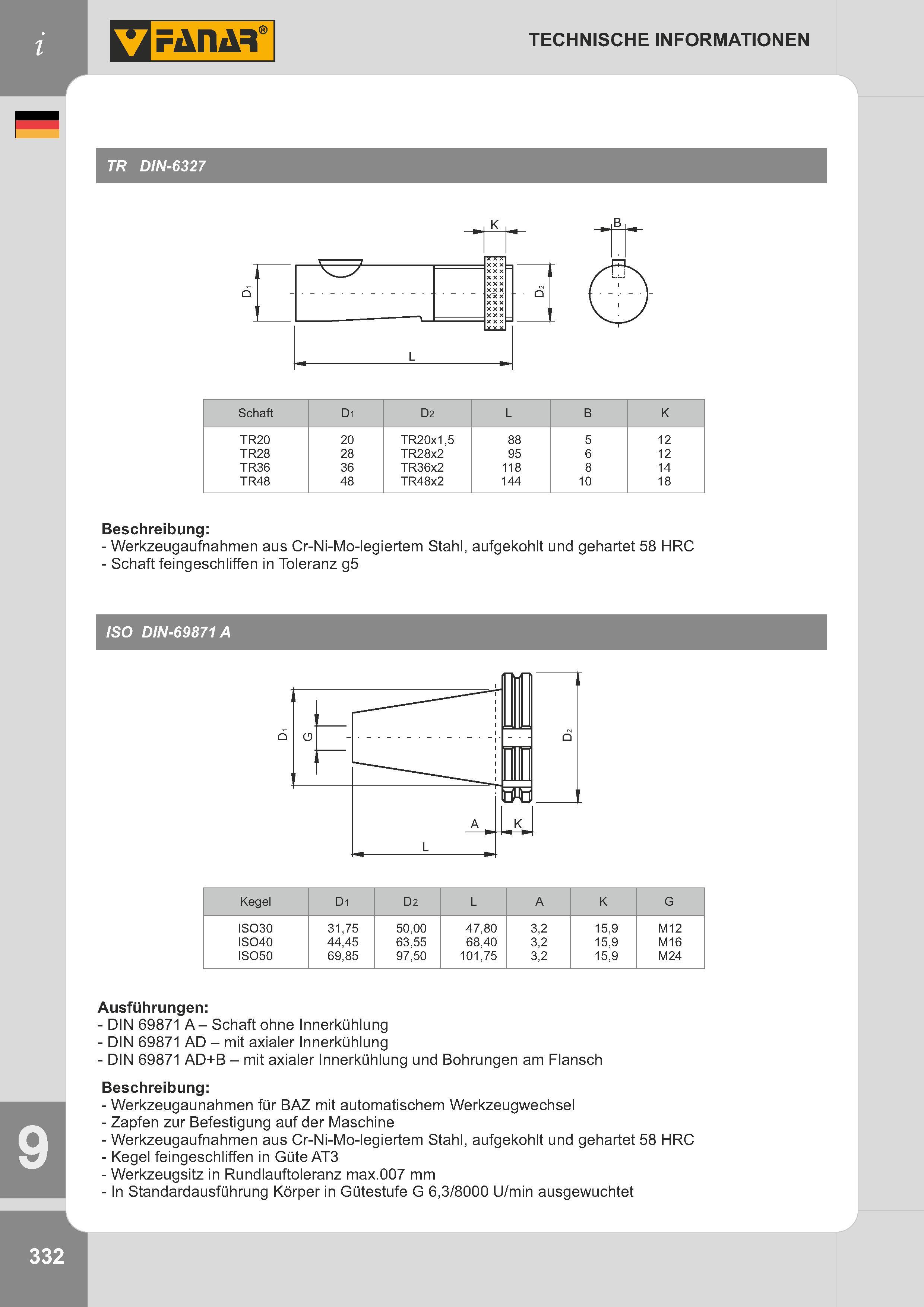

TECHNISCHE INFORMATIONEN TR DIN-6327 XXX - 4 С X XX XXX С X X X XXX схххххххх га L XXX Schaft Di D2 L B K TR20 20 TR20x1,5 88 5 12 TR28 28 TR28x2 95 6 12 TR36 36 TR36x2 118 8 14 TR48 48 TR48x2 144 10 18 Beschreibung: - Werkzeugaufnahmen aus Cr-Ni-Mo-legiertem Stahl, aufgekohlt und gehartet 58 HRC - Schaft feingeschliffen in Toleranz g5 ISO DIN-69871 A Kegel D1 D2 L A K G IS030 31,75 50,00 47,80 3,2 15,9 M12 IS040 44,45 63,55 68,40 3,2 15,9 M16 IS050 69,85 97,50 101,75 3,2 15,9 M24 Ausführungen: - DIN 69871 A - Schaft ohne Innerkühlung - DIN 69871 AD - mit axialer Innerkühlung - DIN 69871 AD+B - mit axialer Innerkühlung und Bohrungen am Flansch Beschreibung: - Werkzeugaunahmen für BAZ mit automatischem Werkzeugwechsel - Zapfen zur Befestigung auf der Maschine - Werkzeugaufnahmen aus Cr-Ni-Mo-legiertem Stahl, aufgekohlt und gehartet 58 HRC - Kegel feingeschliffen in Güte AT3 - Werkzeugsitz in Rundlauftoleranz max.007 mm - In Standardausführung Körper in Gütestufe G 6,3/8000 U/min ausgewuchtet Q 332
