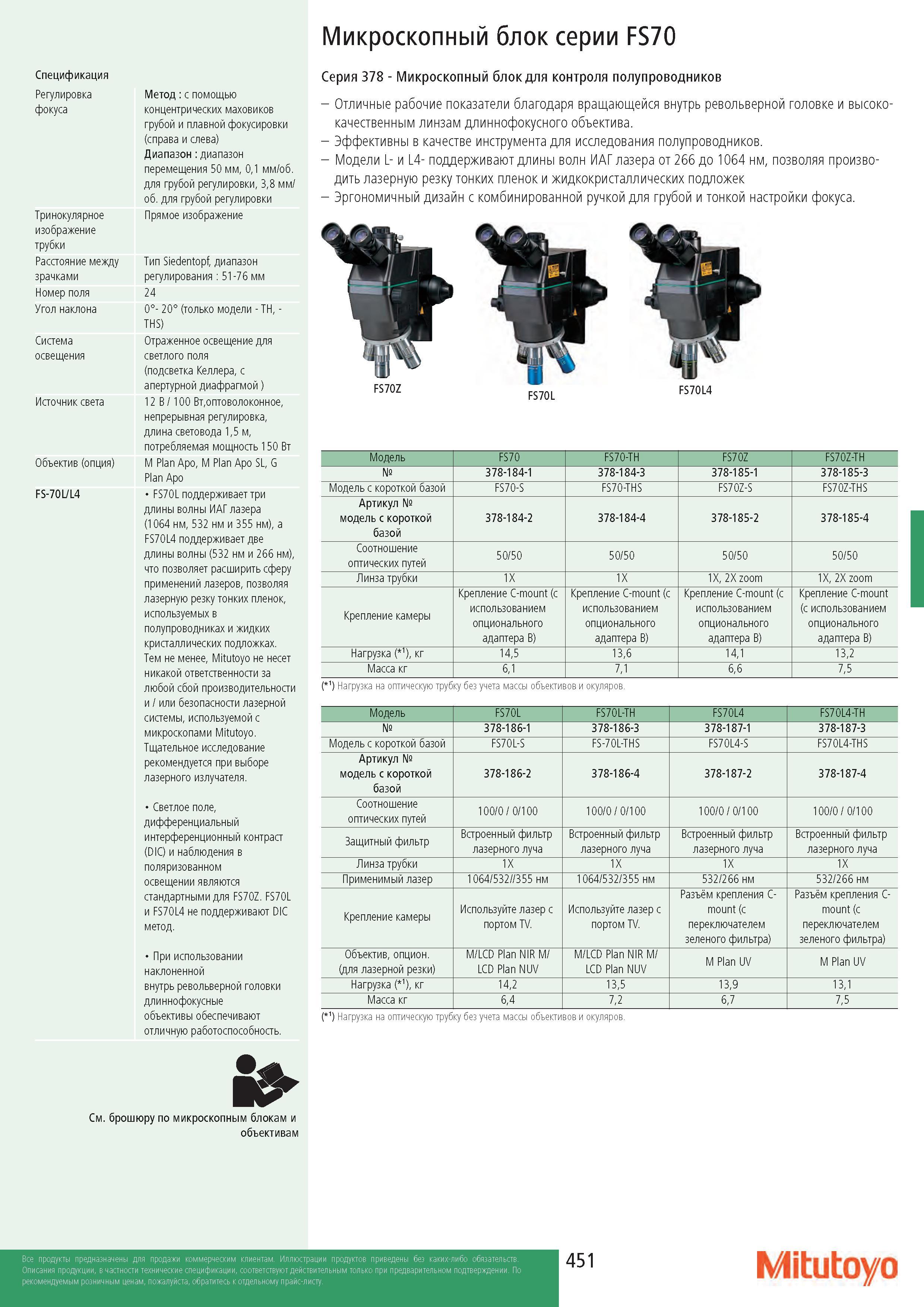

Микроскопный блок Mitutoyo серии FS70 для контроля полупроводников Общий вид и основные характеристики Отличные рабочие показатели благодаря вращающейся внутрь револьверной головке и высококачественным линзам длиннофокусного объектива. - Эффективны в качестве инструмента для исследования полупроводников. - Модели L- и L4- поддерживают длины волн ИАГ лазера от 266 до 1064 нм, позволяя производить лазерную резку тонких пленок и жидкокристаллических подложек - Эргономичный дизайн с комбинированной ручкой для грубой и тонкой настройки фокуса. FS70Z FS70L FS70L4 Модель FS70 FS70-TH FS70Z FS70Z-TH № 378-184-1 378-184-3 378-185-1 378-185-3 Модель с короткой базой FS70-S FS70-THS FS70Z-S FS70Z-THS Артикул № модель с короткой базой 378-184-2 378-184-4 378-185-2 378-185-4 Соотношение оптических путей 50/50 50/50 50/50 50/50 Микроскопный блок Серия 378 - Линза трубки 1X 1X 1X, 2X zoom 1X, 2X zoom Крепление камеры Крепление C-mount (с использованием опционального адаптера В) Крепление C-mount (с использованием опционального адаптера В) Крепление C-mount (с использованием опционального адаптера В) Крепление C-mount (с использованием опционального адаптера В) Нагрузка ( 1), кг 14,5 13,6 14,1 13,2 Масса кг 6,1 7,1 6,6 7,5 ;1) Нагрузка на оптическую трубку без учета массы объективов и окуляров. Модель FS70L FS70L-TH FS70L4 FS70L4-TH № 378-186-1 378-186-3 378-187-1 378-187-3 Модель с короткой базой FS70L-S FS-70L-THS FS70L4-S FS70L4-THS Артикул № модель с короткой базой 378-186-2 378-186-4 378-187-2 378-187-4 Соотношение оптических путей 100/0 / 0/100 100/0 / 0/100 100/0 / 0/100 100/0 / 0/100 Защитный фильтр Встроенный фильтр лазерного луча Встроенный фильтр лазерного луча Встроенный фильтр лазерного луча Встроенный фильтр лазерного луча Линза трубки 1X 1X 1X 1X Применимый лазер 1 064/532//355 нм 1 064/532/355 нм 532/266 нм 532/266 нм Крепление камеры Используйте лазер с портом TV. Используйте лазер с портом TV. Разъём крепления C-mount (с переключателем зеленого фильтра) Разъём крепления C-mount (с переключателем зеленого фильтра) Объектив, опцион. (для лазерной резки) M/LCD Plan NIR M/ LCD Plan NUV M/LCD Plan NIR M/ LCD Plan NUV M Plan UV M Plan UV Нагрузка ( 1), кг 14,2 13,5 13,9 13,1 Масса кг 6,4 7,2 6,7 7,5 ;1) Нагрузка на оптическую трубку без учета массы объективов и окуляров. См. брошюру по микроскопным блокам и объективам 451 Mitutoyo Спецификация Регулировка фокуса Тринокулярное изображение трубки Расстояние между зрачками Номер поля Угол наклона Система освещения Источник света Объектив (опция) FS-70L/L4 Метод : с помощью концентрических маховиков грубой и плавной фокусировки (справа и слева) Диапазон : диапазон перемещения 50 мм, 0,1 мм/об. для грубой регулировки, 3,8 мм/ об. для грубой регулировки Прямое изображение Тип Siedentopf, диапазон регулирования : 51-76 мм 24 0°- 20° (только модели - TH, -THS) Отраженное освещение для светлого поля (подсветка Келлера, с апертурной диафрагмой ) 12 В / 100 Вт,оптоволоконное, непрерывная регулировка, длина световода 1,5 м, потребляемая мощность 150 Вт M Plan Apo, M Plan Apo SL, G Plan Apo FS70L поддерживает три длины волны ИАГ лазера (1064 нм, 532 нм и 355 нм), а FS70L4 поддерживает две длины волны (532 нм и 266 нм), что позволяет расширить сферу применений лазеров, позволяя лазерную резку тонких пленок, используемых в полупроводниках и жидких кристаллических подложках. Тем не менее, Mitutoyo не несет никакой ответственности за любой сбой производительности и / или безопасности лазерной системы, используемой с микроскопами Mitutoyo. Тщательное исследование рекомендуется при выборе лазерного излучателя. Светлое поле, дифференциальный интерференционный контраст (DIC) и наблюдения в поляризованном освещении являются стандартными для FS70Z. FS70L и FS70L4 не поддерживают DIC метод. При использовании наклоненной внутрь револьверной головки длиннофокусные объективы обеспечивают отличную работоспособность.
