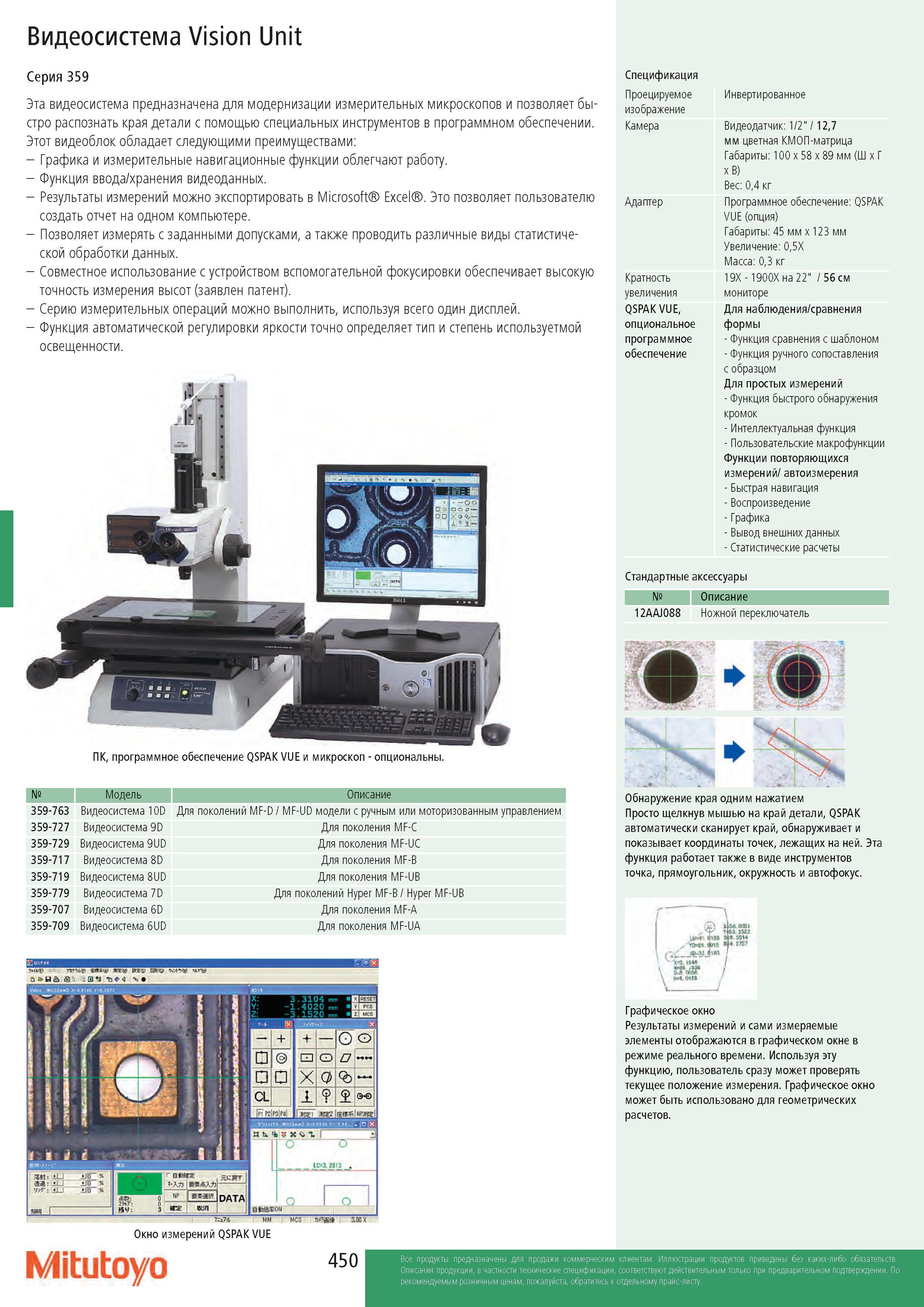

450 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.450

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 450 0450 Lab2u

Видеосистема Vision Unit Серия 359 Эта видеосистема предназначена для модернизации измерительных микроскопов и позволяет быстро распознать края детали с помощью специальных инструментов в программном обеспечении. Этот видеоблок обладает следующими преимуществами: - Графика и измерительные навигационные функции облегчают работу. - Функция ввода/хранения видеоданных. - Результаты измерений можно экспортировать в Microsoft Excel . Это позволяет пользователю создать отчет на одном компьютере. - Позволяет измерять с заданными допусками, а также проводить различные виды статистической обработки данных. - Совместное использование с устройством вспомогательной фокусировки обеспечивает высокую точность измерения высот (заявлен патент). - Серию измерительных операций можно выполнить, используя всего один дисплей. - Функция автоматической регулировки яркости точно определяет тип и степень используетмой освещенности. ПК, программное обеспечение QSPAK VUE и микроскоп - опциональны. № Модель Описание 359-763 Видеосистема 10D Для поколений MF-D / MF-UD модели с ручным или моторизованным управлением 359-727 Видеосистема 9D Для поколения MF-C 359-729 Видеосистема 9UD Для поколения MF-UC 359-717 Видеосистема 8D Для поколения MF-B 359-719 Видеосистема 8UD Для поколения MF-UB 359-779 Видеосистема 7D Для поколений Hyper MF-B / Hyper MF-UB 359-707 Видеосистема 6D Для поколения MF-A 359-709 Видеосистема 6UD Для поколения MF-UA Мф пир 41-35 (Г ЕЖО итч ОЬ-Ый И 7ii7 ММ Окно измерений QSPAK VUE MCS о. DC X Mitutoyo 450 Спецификация Проецируемое изображение Камера Адаптер Кратность увеличения QSPAK VUE, опциональное программное обеспечение Инвертированное Видеодатчик: 1/2" / 12,7 мм цветная КМОП-матрица Габариты: 100 x 58 x 89 мм (Ш x Г x В) Вес: 0,4 кг Программное обеспечение: QSPAK VUE (опция) Габариты: 45 мм x 123 мм Увеличение: 0,5X Масса: 0,3 кг 19X - 1900X на 22" / 56 см мониторе Для наблюдения/сравнения формы - Функция сравнения с шаблоном - Функция ручного сопоставления с образцом Для простых измерений - Функция быстрого обнаружения кромок - Интеллектуальная функция - Пользовательские макрофункции Функции повторяющихся измерений/ автоизмерения - Быстрая навигация - Воспроизведение - Графика - Вывод внешних данных - Статистические расчеты Стандартные аксессуары № Описание 12AAJ088 Ножной переключатель Обнаружение края одним нажатием Просто щелкнув мышью на край детали, QSPAK автоматически сканирует край, обнаруживает и показывает координаты точек, лежащих на ней. Эта функция работает также в виде инструментов точка, прямоугольник, окружность и автофокус. Графическое окно Результаты измерений и сами измеряемые элементы отображаются в графическом окне в режиме реального времени. Используя эту функцию, пользователь сразу может проверять текущее положение измерения. Графическое окно может быть использовано для геометрических расчетов.
