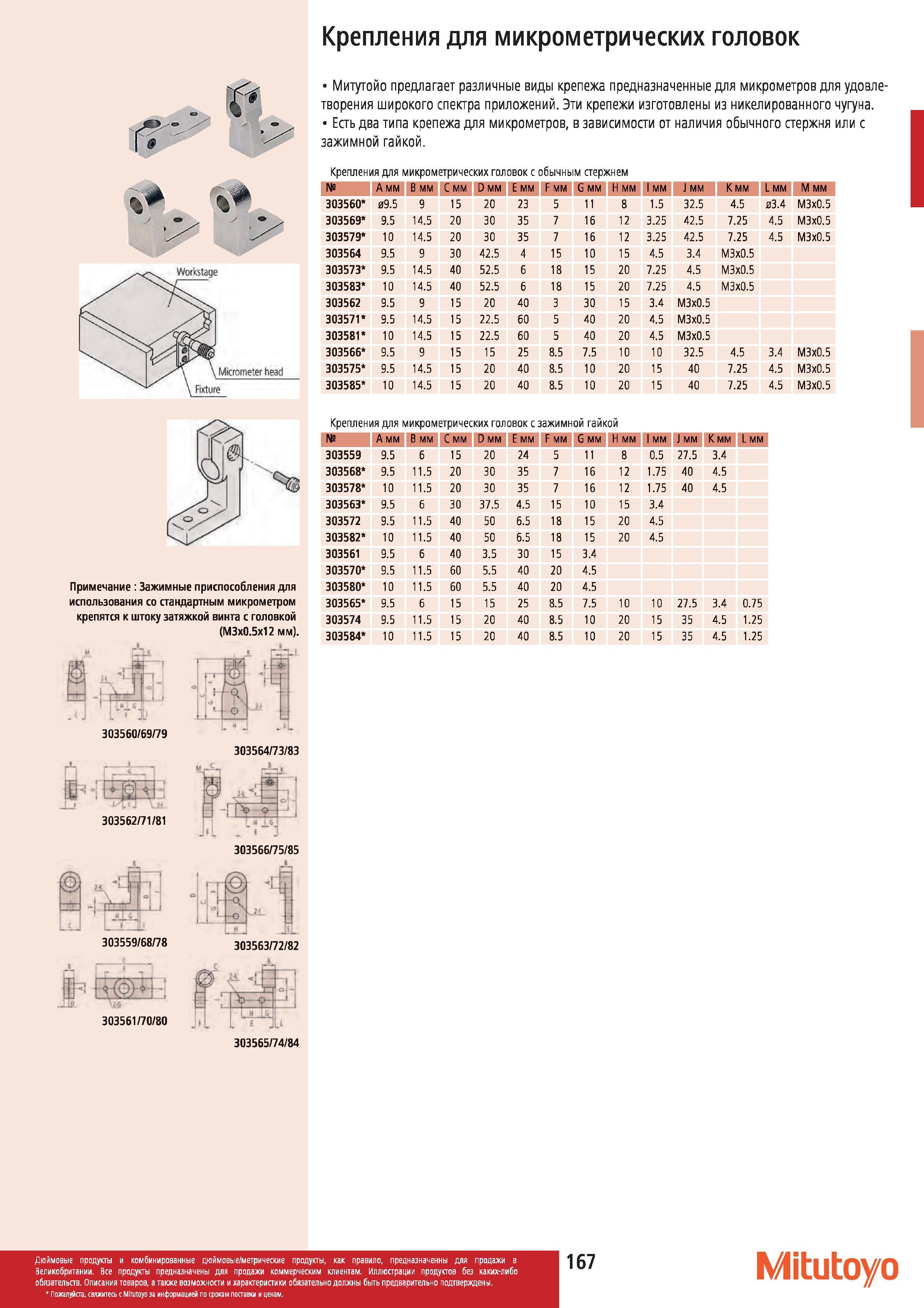

Крепления Mitutoyo для микрометрических головок Micrometer head Fixture Митутойо предлагает различные виды крепежа предназначенные для микрометров

Крепления Mitutoyo для микрометрических головок Micrometer head Fixture Митутойо предлагает различные виды крепежа предназначенные для микрометров для удовлетворения широкого спектра приложений. Эти крепежи изготовлены из никелированного чугуна. Есть два типа крепежа для микрометров в зависимости от наличия обычного стержня или с зажимной гайкой. Крепления для микрометрических головок с обычным стержнем А мм В мм С мм D мм Е мм F мм G мм H мм мм мм К мм L мм M мм 303560 09.5 9 15 20 23 5 11 8 1.5 32.5 4.5 03.4 М3х0.5 303569 9.5 14.5 20 30 35 7 16 12 3.25 42.5 7.25 4.5 М3х0.5 303579 10 14.5 20 30 35 7 16 12 3.25 42.5 7.25 4.5 М3х0.5 303564 9.5 9 30 42.5 4 15 10 15 4.5 3.4 МЗхО.5 303573 9.5 14.5 40 52.5 6 18 15 20 7.25 4.5 МЗхО.5 303583 10 14.5 40 52.5 6 18 15 20 7.25 4.5 М3х0.5 303562 9.5 9 15 20 40 3 30 15 3.4 М3х0.5 303571 9.5 14.5 15 22.5 60 5 40 20 4.5 МЗхО.5 303581 10 14.5 15 22.5 60 5 40 20 4.5 МЗхО.5 303566 9.5 9 15 15 25 8.5 7.5 10 10 32.5 4.5 3.4 М3х0.5 303575 9.5 14.5 15 20 40 8.5 10 20 15 40 7.25 4.5 М3х0.5 303585 10 14.5 15 20 40 8.5 10 20 15 40 7.25 4.5 М3х0.5 Крепления для микрометрических головок с зажимной гайкой Примечание Зажимные приспособления для использования со стандартным микрометром крепятся к штоку затяжкой винта с головкой (М3х0.5х12 мм). А мм В мм С мм D мм Е мм F мм G мм H мм мм мм К мм L мм 303559 9.5 6 15 20 24 5 11 8 0.5 27.5 3.4 303568 9.5 11.5 20 30 35 7 16 12 1.75 40 4.5 303578 10 11.5 20 30 35 7 16 12 1.75 40 4.5 303563 9.5 6 30 37.5 4.5 15 10 15 3.4 303572 9.5 11.5 40 50 6.5 18 15 20 4.5 303582 10 11.5 40 50 6.5 18 15 20 4.5 303561 9.5 6 40 3.5 30 15 3.4 303570 9.5 11.5 60 5.5 40 20 4.5 303580 10 11.5 60 5.5 40 20 4.5 303565 9.5 6 15 15 25 8.5 7.5 10 10 27.5 3.4 0.75 303574 9.5 11.5 15 20 40 8.5 10 20 15 35 4.5 1.25 303584 10 11.5 15 20 40 8.5 10 20 15 35 4.5 1.25 303560 69 79 (о) 303562 71 81 jUjU L 303559 68 78 303564 73 83 Gj 3 303566 75 85 JL 303563 72 82 303561 70 80 303565 74 84 Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании. Описания товаров а также возможности и характеристики обязательно должны быть предварительно подтвержцены.
