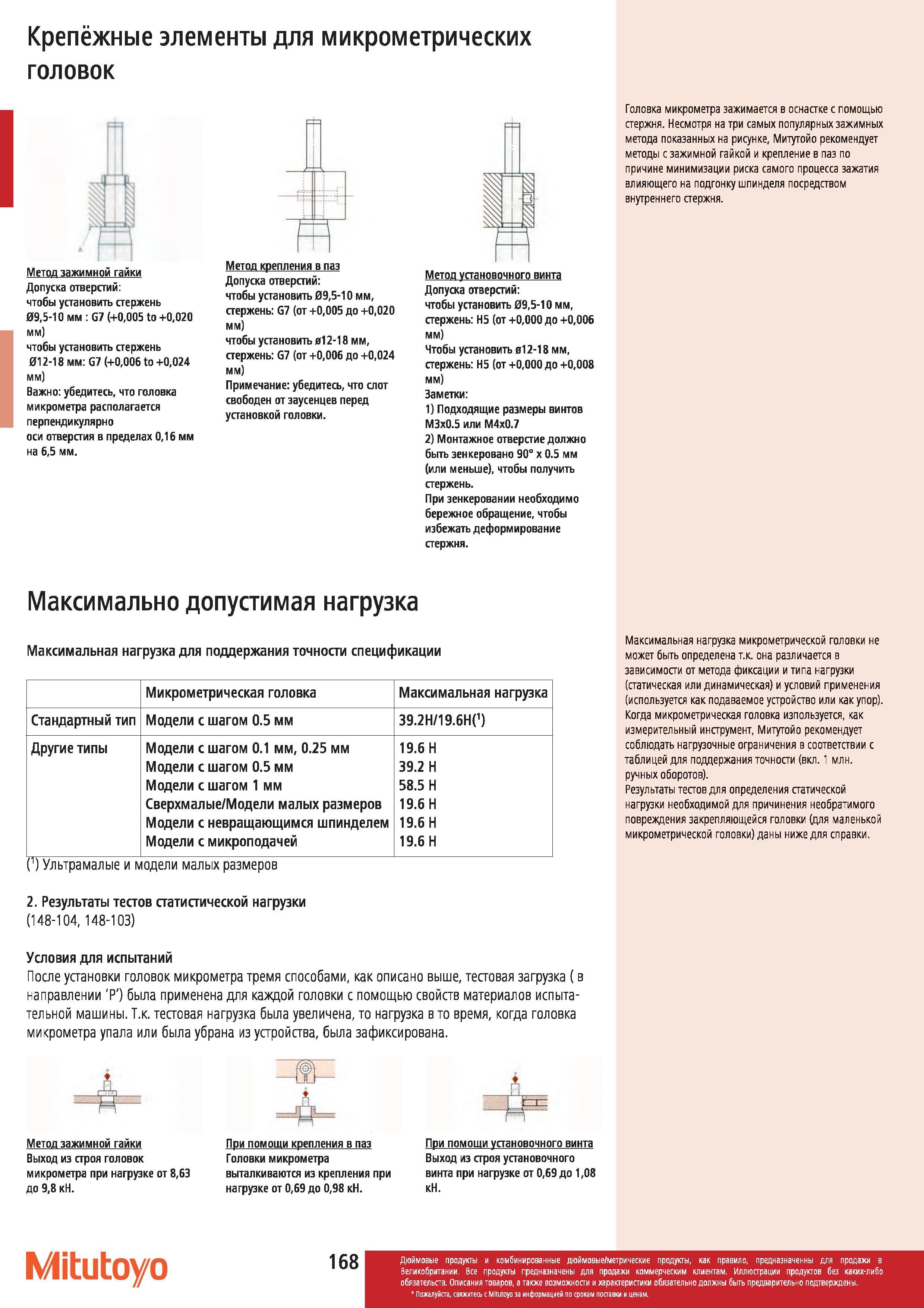

Крепёжные элементы Mitutoyo для микрометрических головок Метод зажимной гайки Допуска отверстий чтобы установить стержень 095-10 мм G7 (+0005 to +0

Крепёжные элементы Mitutoyo для микрометрических головок Метод зажимной гайки Допуска отверстий чтобы установить стержень 095-10 мм G7 (+0005 to +0020 мм) чтобы установить стержень 012-18 мм G7 (+0006 to +0024 мм) Важно убедитесь что головка микрометра располагается перпендикулярно оси отверстия в пределах 016 мм на 65 мм. Метод крепления в паз Допуска отверстий чтобы установить 095-10 мм стержень G7 (от +0005 до +0020 мм) чтобы установить 012-18 мм стержень G7 (от +0006 до +0024 мм) Примечание убедитесь что слот свободен от заусенцев перед установкой головки. Метод установочного винта Допуска отверстий чтобы установить 095-10 мм стержень Н5 (от +0000 до +0006 мм) Чтобы установить 012-18 мм стержень Н5 (от +0000 до +0008 мм) Заметки 1) Подходящие размеры винтов М3х0.5 или М4х0.7 2) Монтажное отверстие должно быть зенкеровано 90 х 0.5 мм (или меньше) чтобы получить стержень. При зенкеровании необходимо бережное обращение чтобы избежать деформирование стержня. Максимально допустимая нагрузка Максимальная нагрузка для поддержания точности спецификации Микрометрическая головка Максимальная нагрузка Стандартный тип Модели с шагом 0.5 мм 39.2Н 19.6Н(1) Другие типы Модели с шагом 0.1 мм 0.25 мм 19.6 H Модели с шагом 0.5 мм 39.2 H Модели с шагом 1 мм 58.5 H Сверхмалые Модели малых размеров 19.6 H Модели с невращающимся шпинделем 19.6 H Модели с микроподачей 19.6 H I1) Ультрамалые и модели малых размеров 2. Результаты тестов статистической нагрузки (148-104 148-103) Условия для испытаний После установки головок микрометра тремя способами как описано выше тестовая загрузка (в направлении 'Р') была применена для каждой головки с помощью свойств материалов испытательной машины. Т.к. тестовая нагрузка была увеличена то нагрузка в то время когда головка микрометра упала или была убрана из устройства была зафиксирована. Метод зажимной гайки Выход из строя головок микрометра при нагрузке от 863 до 98 кН. При помощи крепления в паз Головки микрометра выталкиваются из крепления при нагрузке от 069 до 098 кН. При помощи установочного винта Выход из строя установочного винта при нагрузке от 069 до 108 кН. Mitutoyo 168 Головка микрометра зажимается в оснастке с помощью стержня. Несмотря на три самых популярных зажимных метода показанных на рисунке Митутойо рекомендует методы с зажимной гайкой и крепление в паз по причине минимизации риска самого процесса зажатия влияющего на подгонку шпинделя посредством внутреннего стержня. Максимальная нагрузка микрометрической головки не может быть определена т.к. она различается в зависимости от метода фиксации и типа нагрузки (статическая или динамическая) и условий применения (используется как подаваемое устройство или как упор). Когда микрометрическая головка изпользуется как измерительный инструмент Митутойо рекомендует соблюдать нагрузочные ограничения в соответствии с таблицей для поддержания точности (вкл. 1 млн. ручных оборотов). Результаты тестов для определения статической нагрузки необходимой для причинения необратимого повреждения закрепляющейся головки (для маленькой микрометрической головки) даны ниже для справки. Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании
