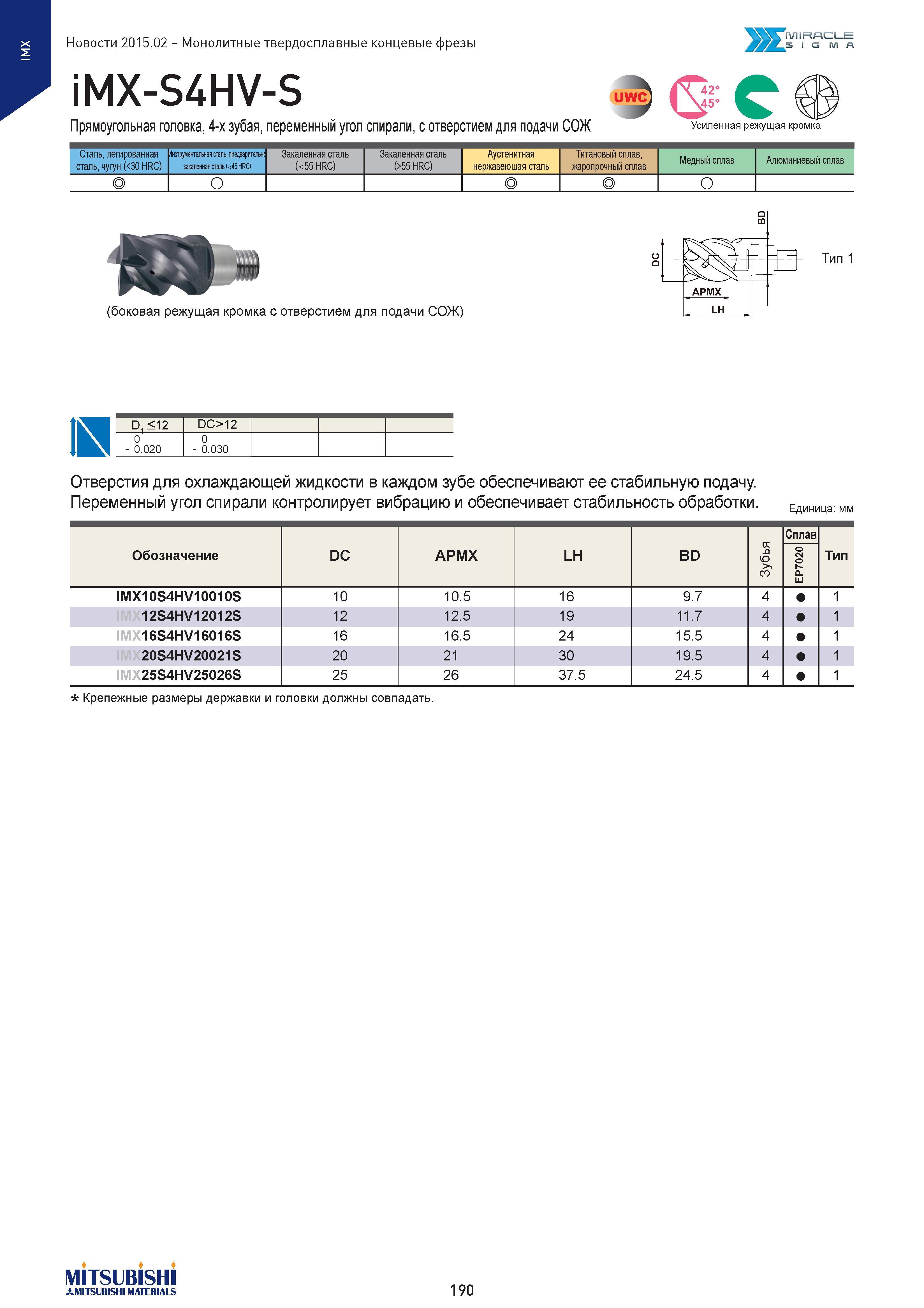

Монолитные твердосплавные концевые фрезы iMX-S4HV-S uwc Прямоугольная головка, 4-х зубая, переменный угол спирали, с отверстием для подачи СОЖ Усиленная режущая кромка Сталь, легированная сталь, чугун (<30 HRC) Инструментальная сталь, предваритепьн< закаленная сталь (<45 HRC) Закаленная сталь (<55 HRC) Закаленная сталь (>55 HRC) Аустенитная нержавеющая сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав D <12 DC>12 0 - 0.020 0 - 0.030 Отверстия для охлаждающей жидкости в каждом зубе обеспечивают ее стабильную подачу. Переменный угол спирали контролирует вибрацию и обеспечивает стабильность обработки. Обозначение DC APMX LH BD Зубья Сплав Тип EP7020 IMX10S4HV10010S 10 10.5 16 9.7 4 1 12S4HV12012S 12 12.5 19 11.7 4 1 IMX16S4HV16016S 16 16.5 24 15.5 4 1 20S4HV20021S 20 21 30 19.5 4 1 IMX25S4HV25026S 25 26 37.5 24.5 4 1 Крепежные размеры державки и головки должны совпадать. MITSUBISHI MATERIALS 190
