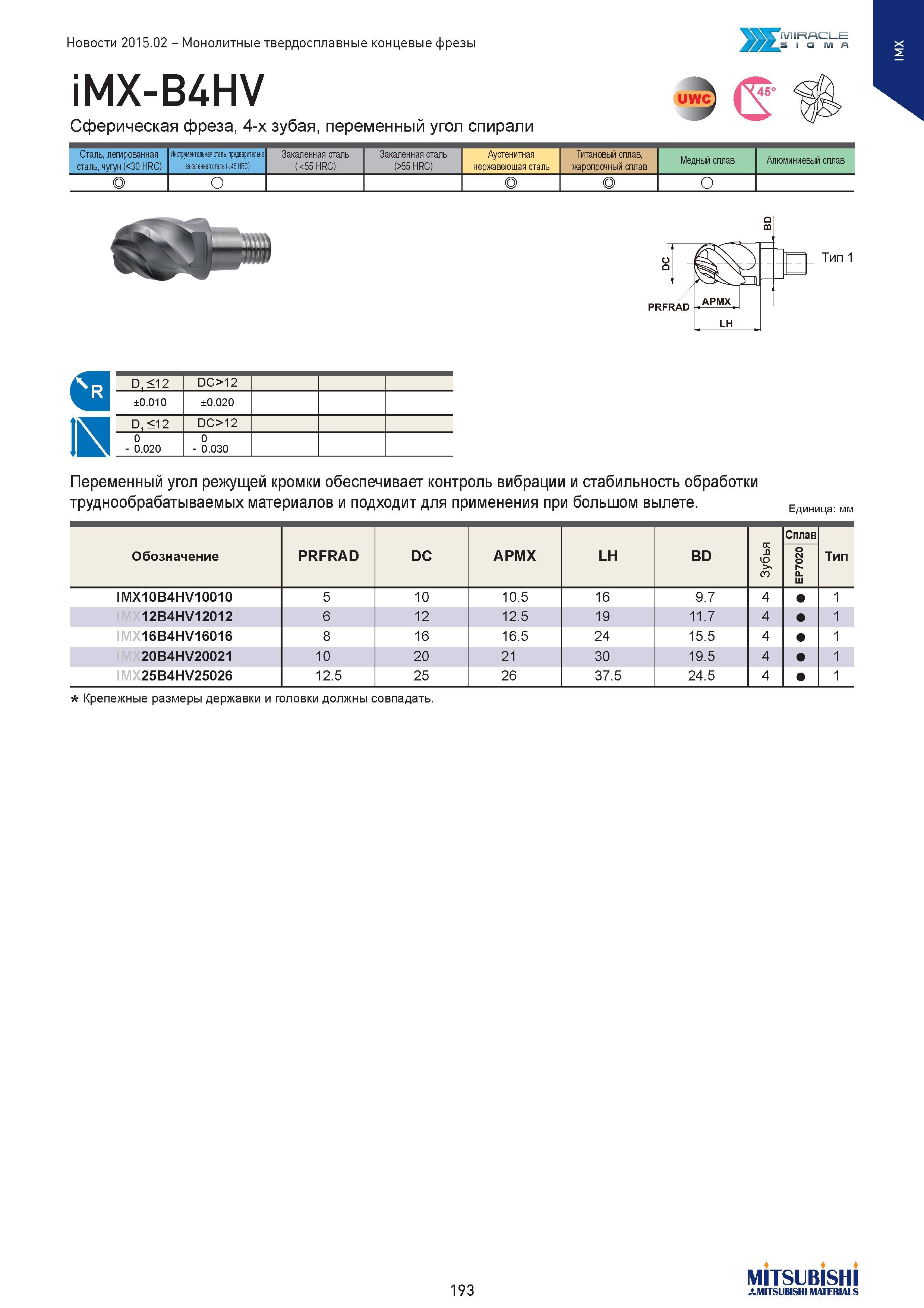

Монолитные твердосплавные концевые фрезы iMX-B4HV Сферическая фреза, 4-х зубая, переменный угол спирали MIRACLE _S I Сз (VI А Сталь, легированная сталь, чугун (<30 HRC) Инструментальная сталь, предварительно закаленная сталь (<45 HRC) Закаленная сталь (<55 HRC) Закаленная сталь (>55 HRC) Аустенитная нержавеющая сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав О о IS D1 <12 DC>12 ±0.010 ±0.020 D1 <12 DC>12 0 - 0.020 0 - 0.030 Переменный угол режущей кромки обеспечивает контроль вибрации и стабильность обработки труднообрабатываемых материалов и подходит для применения при большом вылете. Единица мм Обозначение PRFRAD DC APMX LH BD к .0 CO Сплав Тип EP7020 IMX10B4HV10010 5 10 10.5 16 9.7 4 1 12B4HV12012 6 12 12.5 19 11.7 4 1 IMX16B4HV16016 8 16 16.5 24 15.5 4 1 20B4HV20021 10 20 21 30 19.5 4 1 IMX25B4HV25026 12.5 25 26 37.5 24.5 4 1 Крепежные размеры державки и головки должны совпадать. 193 MITSUBISHI MATERIALS
