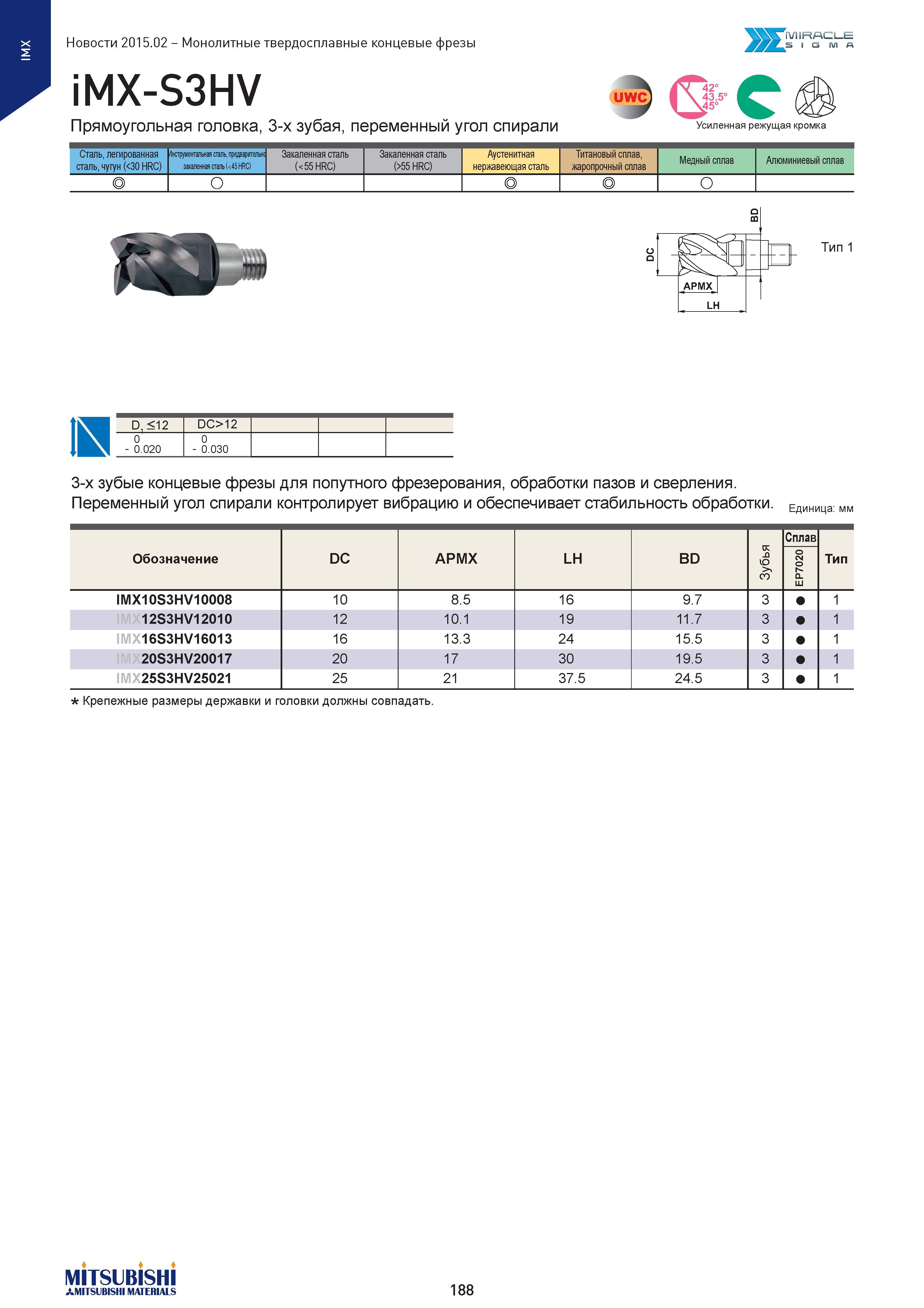

Монолитные твердосплавные концевые фрезы iMX-S3HV Прямоугольная головка, 3-х зубая, переменный угол спирали fVllRACI-E S I G Г\Л А UW (35"0 Усиленная режущая кромка Сталь, легированная сталь, чугун (<30 HRC) Инструментальная сталь, предваритепьнс закаленная сталь (<45 HRC) Закаленная сталь (<55 HRC) Закаленная сталь (>55 HRC) Аустенитная нержавеющая сталь Титановый сплав, жаропрочный сплав Медный сплав Алюминиевый сплав ni 'Ш Тип 1 IH D1 <12 DC>12 0 - 0.020 0 - 0.030 3-х зубые концевые фрезы для попутного фрезерования, обработки пазов и сверления. Переменный угол спирали контролирует вибрацию и обеспечивает стабильность обработки. Единица мм Обозначение DC APMX LH BD к _й > со Сплав Тип EP7020 IMX10S3HV10008 10 8.5 16 9.7 3 1 12S3HV12010 12 10.1 19 11.7 3 1 IMX16S3HV16013 16 13.3 24 15.5 3 1 20S3HV20017 20 17 30 19.5 3 1 IMX25S3HV25021 25 21 37.5 24.5 3 1 Крепежные размеры державки и головки должны совпадать. MITSUBISHI MATERIALS 188
