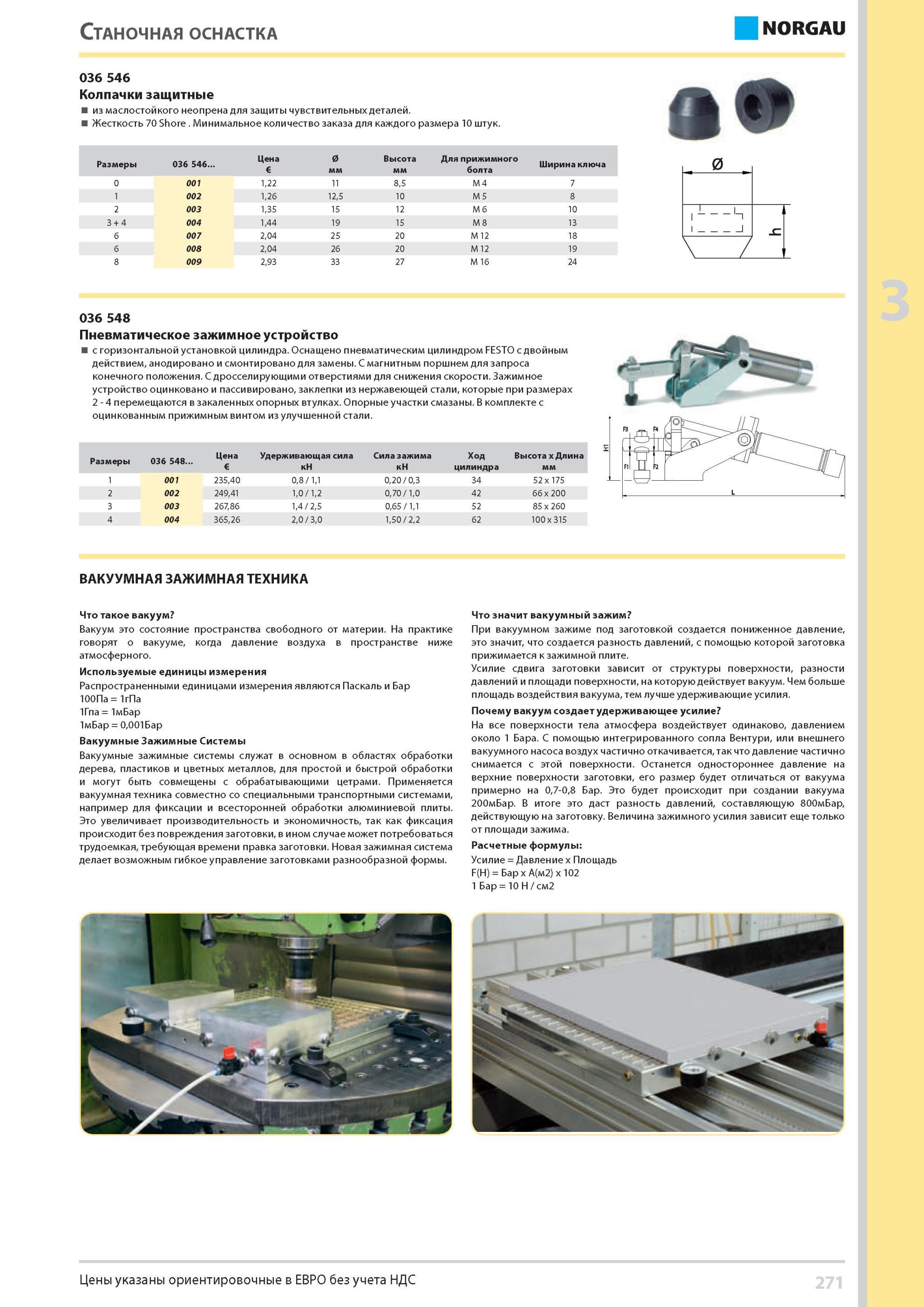

287 Каталог NORGAU 2014 Инструменты Оборудование Стр.271

287 Колпачки защитные из маслостойкого неопрена для защиты чувствительных деталей Размеры Минимальное количество заказа для каждого размера 10 штук 036 546 Цен Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 271

Колпачки защитные из маслостойкого неопрена для защиты чувствительных деталей Размеры Минимальное количество заказа для каждого размера 10 штук 036 546 Цен

Колпачки защитные из маслостойкого неопрена для защиты чувствительных деталей Размеры Минимальное количество заказа для каждого размера 10 штук 036 546 Цена 0 мм Высота мм Для прижимного болта Ширина ключа 001 1,22 11 8,5 M 4 7 002 1,26 12,5 10 M 5 8 003 1,35 15 12 M 6 10 004 1,44 19 15 M 8 13 007 2,04 25 20 M 12 18 008 2,04 26 20 M 12 19 009 2,93 33 27 M 16 24 0 1 2 3 + 4 6 6 8 036 548 Пневматическое зажимное устройство с горизонтальной установкой цилиндра. Оснащено пневматическим цилиндром FESTO с двойным действием, анодировано и смонтировано для замены. С магнитным поршнем для запроса конечного положения. С дросселирующими отверстиями для снижения скорости. Зажимное устройство оцинковано и пассивировано, заклепки из нержавеющей стали, которые при размерах 2 4 перемещаются в закаленных опорных втулках. Опорные участки смазаны. СТАНОЧНАЯ ОСНАСТКА 036 546 В комплекте с оцинкованным прижимным винтом из улучшенной стали. Размеры 036 548 Цена Удерживающая сила кН Сила зажима кН Ход цилиндра Высота x Длина мм 1 001 235,40 0,8 1,1 0,20 0,3 34 52 x 175 2 002 249,41 1,0 1,2 0,70 1,0 42 66 x 200 3 003 267,86 1,4 2,5 0,65 1,1 52 85 x 260 4 004 365,26 2,0 3,0 1,50 2,2 62 100 x 315 ВАКУУМНАЯ ЗАЖИМНАЯ ТЕХНИКА Что такое вакуум Вакуум это состояние пространства свободного от материи. На практике говорят о вакууме, когда давление воздуха в пространстве ниже атмосферного. Используемые единицы измерения Распространенными единицами измерения являются Паскаль и Бар 100Па = 1гПа 1Гпа = 1мБар 1мБар = 0,001Бар Вакуумные Зажимные Системы Вакуумные зажимные системы служат в основном в областях обработки дерева, пластиков и цветных металлов, для простой и быстрой обработки и могут быть совмещены с обрабатывающими цетрами. Применяется вакуумная техника совместно со специальными транспортными системами, например для фиксации и всесторонней обработки алюминиевой плиты. Это увеличивает производительность и экономичность, так как фиксация происходит без повреждения заготовки, в ином случае может потребоваться трудоемкая, требующая времени правка заготовки. Новая зажимная система делает возможным гибкое управление заготовками разнообразной формы. Что значит вакуумный зажим При вакуумном зажиме под заготовкой создается пониженное давление, это значит, что создается разность давлений, с помощью которой заготовка прижимается к зажимной плите. Усилие сдвига заготовки зависит от структуры поверхности, разности давлений и площади поверхности, на которую действует вакуум. Чем больше площадь воздействия вакуума, тем лучше удерживающие усилия. Почему вакуум создает удерживающее усилие На все поверхности тела атмосфера воздействует одинаково, давлением около 1 Бара. С помощью интегрированного сопла Вентури, или внешнего вакуумного насоса воздух частично откачивается, так что давление частично снимается с этой поверхности. Останется одностороннее давление на верхние поверхности заготовки, его размер будет отличаться от вакуума примерно на 0,7-0,8 Бар. Это будет происходит при создании вакуума 200мБар. В итоге это даст разность давлений, составляющую 800мБар, действующую на заготовку. Величина зажимного усилия зависит еще только от площади зажима. Расчетные формулы Усилие = Давление х Площадь F(H) = Бар х А(м2) x 102 1 Бар = 10 H см2 Цены указаны ориентировочные в ЕВРО без учета НДС
