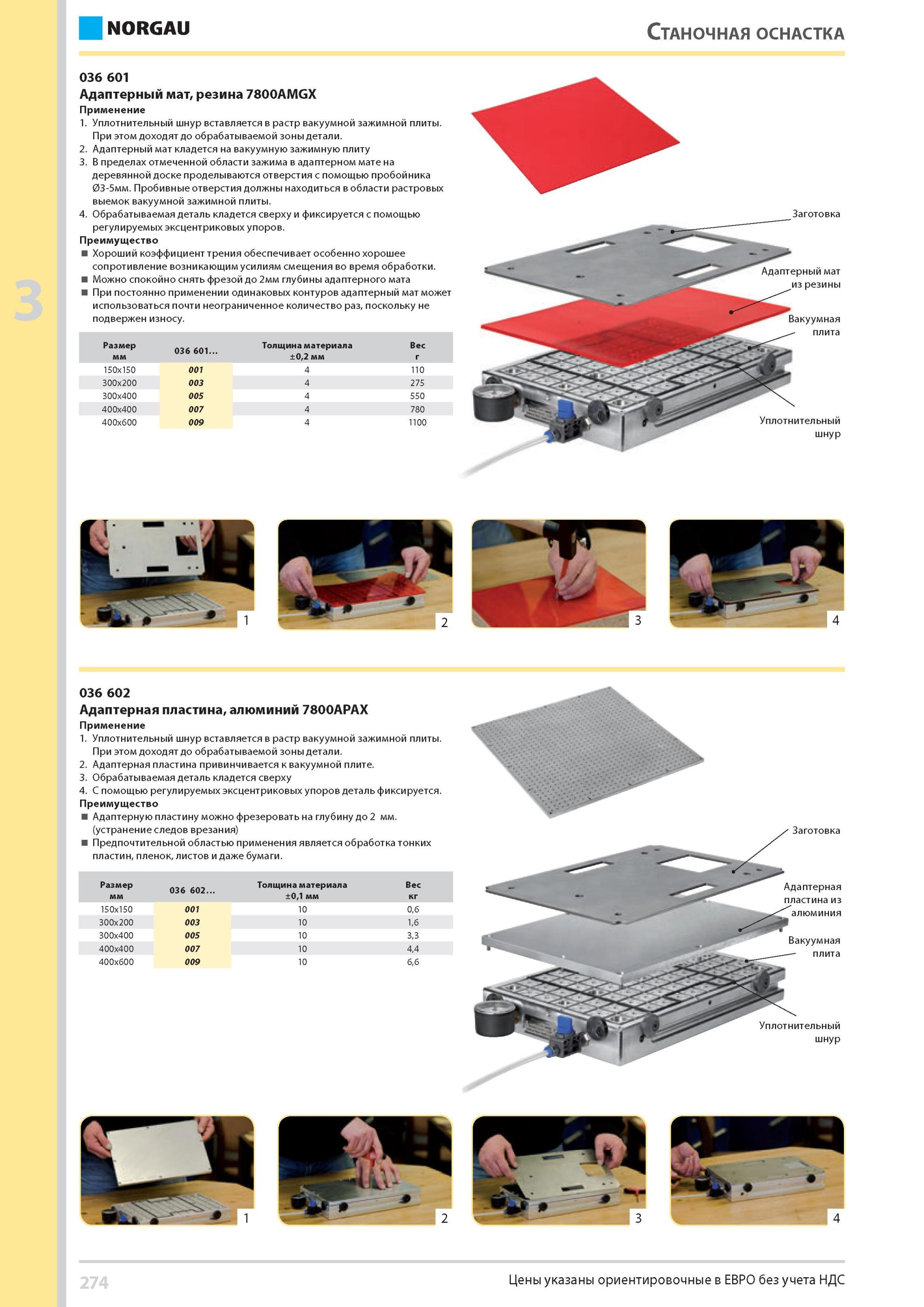

290 Каталог NORGAU 2014 Инструменты Оборудование Стр.274

290 Адаптерный мат резиновый 7800AMGX Применение Уплотнительный шнур вставляется в растр вакуумной зажимной плиты При этом доходят до обрабатываемой зоны детал Каталог NORGAU 2014 Профессиональные инструменты и промышленное оборудование Стр. 274

Адаптерный мат резиновый 7800AMGX Применение Уплотнительный шнур вставляется в растр вакуумной зажимной плиты При этом доходят до обрабатываемой зоны детал

Адаптерный мат резиновый 7800AMGX Применение Уплотнительный шнур вставляется в растр вакуумной зажимной плиты При этом доходят до обрабатываемой зоны детали Адаптерный мат кладется на вакуумную зажимную плиту 3. В пределах отмеченной области зажима в адаптерном мате на деревянной доске проделываются отверстия с помощью пробойника 03-5мм. Пробивные отверстия должны находиться в области растровых выемок вакуумной зажимной плиты. 4. Обрабатываемая деталь кладется сверху и фиксируется с помощью регулируемых эксцентриковых упоров. Преимущество Хороший коэффициент трения обеспечивает особенно хорошее сопротивление возникающим усилиям смещения во время обработки. Можно спокойно снять фрезой до 2мм глубины адаптерного мата При постоянно применении одинаковых контуров адаптерный мат может использоваться почти неограниченное количество раз, поскольку не подвержен износу. Размер мм 15 0х150 300х200 300х400 400х400 400х600 001 003 005 007 009 Толщина материала Вес ±0,2 мм г 4 110 4 275 4 550 4 780 Заготовка Уплотнительный шнур 4 036 602 Адаптерная пластина, алюминий 7800APAX Применение 1. Уплотнительный шнур вставляется в растр вакуумной зажимной плиты. При этом доходят до обрабатываемой зоны детали. 2. Адаптерная пластина привинчивается к вакуумной плите. 3. Обрабатываемая деталь кладется сверху 4. С помощью регулируемых эксцентриковых упоров деталь фиксируется. Преимущество Адаптерную пластину можно фрезеровать на глубину до 2 мм. (устранение следов врезания) Предпочтительной областью применения является обработка тонких пластин, пленок, листов и даже бумаги. Размер мм 15 0х150 300х200 300х400 400х400 400х600 001 003 005 007 009 Толщина материала Вес ±0,1 мм кг 10 0,6 10 1,6 10 3,3 10 4,4 Заготовка Уплотнительный шнур 10 6,6 СТАНОЧНАЯ ОСНАСТКА 036 601
