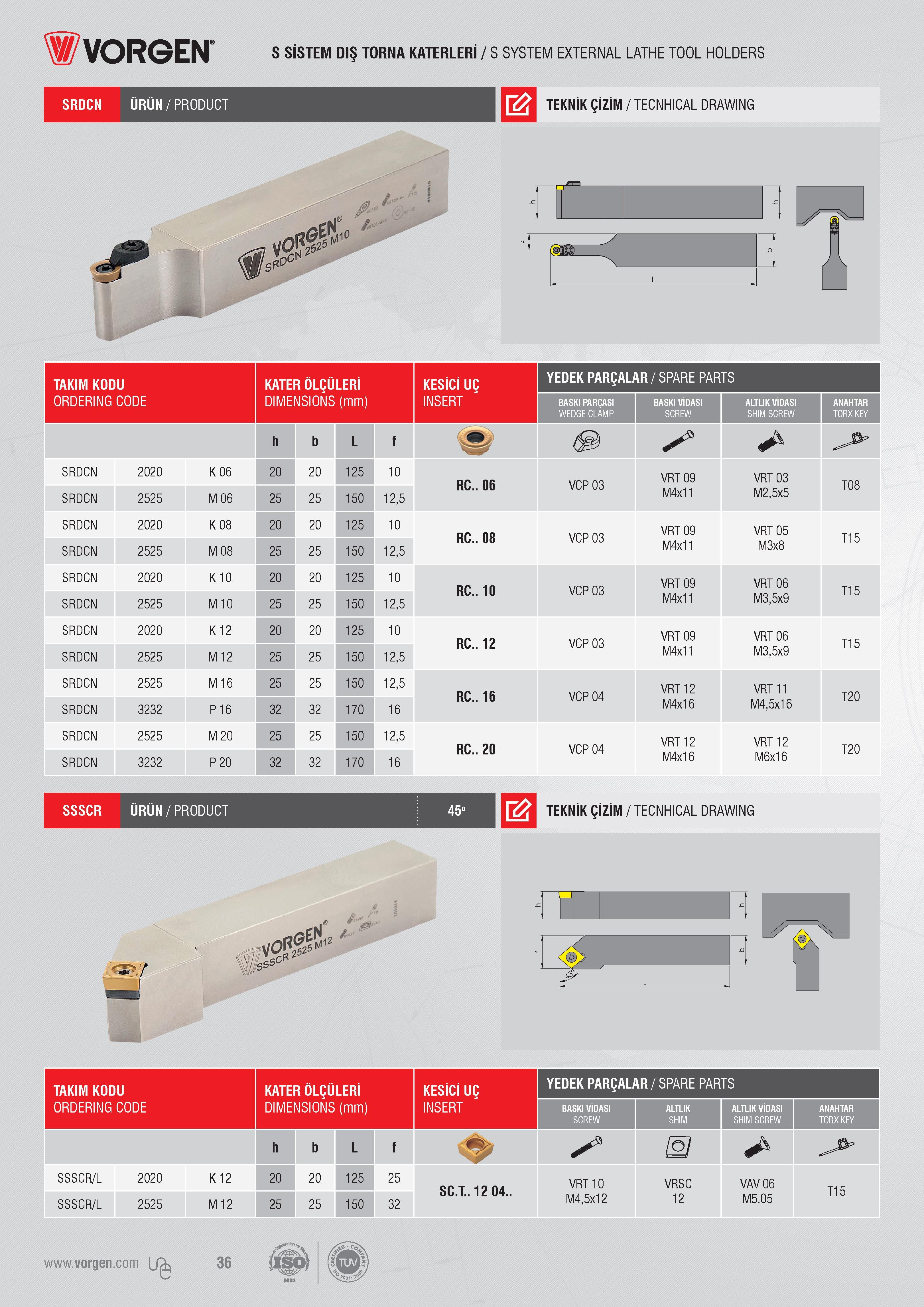

S SİSTEM DIŞ TORNA KATERLERİ / S SYSTEM EXTERNAL LATHE TOOL HOLDERS SRDCN ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм ç YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI PARÇASI BASKI VİDASI ALTLIK VİDASI ANAHTAR WEDGE CLAMP SCREW SHIM SCREW TORXKEY h b L f X SRDCN 2020 K 06 20 20 125 10 RC.. 06 VCP 03 VRT09 VRT03 T08 SRDCN 2525 M 06 25 25 150 12,5 M4x11 M2,5x5 SRDCN 2020 K 08 20 20 125 10 RC.. 08 VCP 03 VRT09 VRT05 T15 SRDCN 2525 M 08 25 25 150 12,5 M4x11 M3x8 SRDCN 2020 K 10 20 20 125 10 RC.. 10 VCP 03 VRT09 VRT06 T15 SRDCN 2525 M 10 25 25 150 12,5 M4x11 M3,5x9 SRDCN 2020 K 12 20 20 125 10 RC.. 12 VCP 03 VRT09 VRT06 T15 SRDCN 2525 M 12 25 25 150 12,5 M4x11 M3,5x9 SRDCN 2525 M 16 25 25 150 12,5 RC.. 16 VCP 04 VRT12 VRT11 T20 SRDCN 3232 P 16 32 32 170 16 M4x16 M4,5x16 SRDCN 2525 M 20 25 25 150 12,5 RC.. 20 VCP 04 VRT12 VRT12 T20 SRDCN 3232 P 20 32 32 170 16 M4x16 M6x16 SSSCR ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм h b L f SSSCR/L 2020 K 12 20 20 125 25 SSSCR/L 2525 M 12 25 25 150 32 YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI SCREW ALTLIK VİDASI SHIM SCREW ANAHTAR TORXKEY 1 VRT10 M4,5x12 VRSC 12 VAV 06 M5.05 T15 SC.T..12 04. IQ 36 ISO
