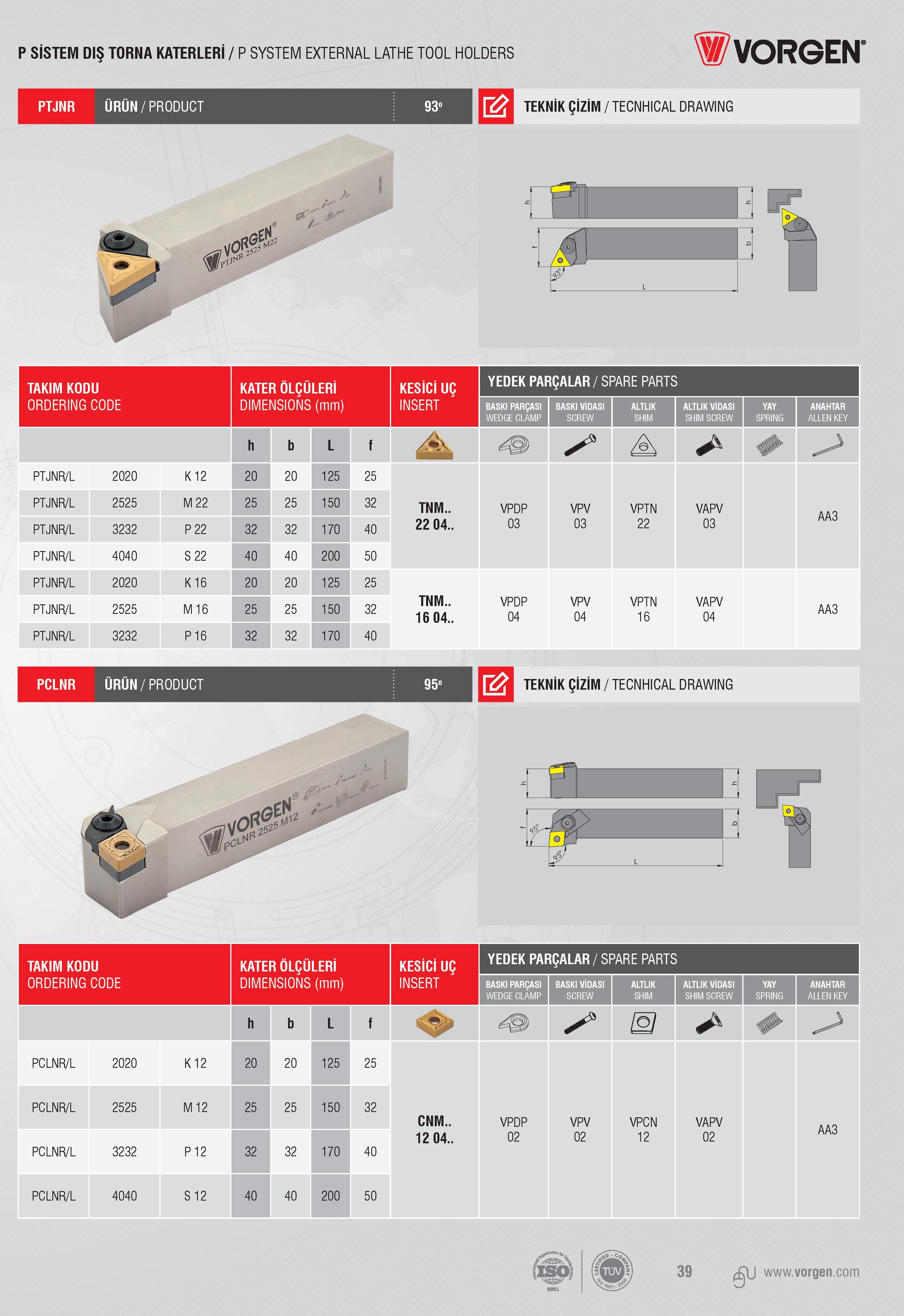

P SİSTEM DIŞ TORNA KATERLERİ / P SYSTEM EXTERNAL LATHE TOOL HOLDERS Vorgen PTJNR ÜRÜN/PRODUCT 93° TEKNİK ÇİZİM / TECNHICAL DRAWING vQ 5 efS, Pf. F TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI PARÇASI BASKI VİDASI ALTLIK ALTLIK VİDASI YAY ANAHTAR WEDGE CLAMP SCREW SHIM SHIM SCREW SPRING ALLEN KEY h b L f /o\ > PTJNR/L 2020 K 12 20 20 125 25 PTJNR/L 2525 M 22 25 25 150 32 TNM.. VPDP VPV VPTN VAPV AA3 PTJNR/L 3232 P 22 32 32 170 40 22 04.. 03 03 22 03 PTJNR/L 4040 S 22 40 40 200 50 PTJNR/L 2020 K 16 20 20 125 25 TNM.. 16 04.. PTJNR/L 2525 M 16 25 25 150 32 VPDP 04 VPV 04 VPTN 16 VAPV 04 AA3 PTJNR/L 3232 P 16 32 32 170 40 TEKNİK ÇİZİM / TECNHICAL DRAWING PCLNR ÜRÜN/PRODUCT 95° M TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм h b L f PCLNR/L 2020 K 12 20 20 125 25 PCLNR/L 2525 M 12 25 25 150 32 PCLNR/L 3232 P 12 32 32 170 40 PCLNR/L 4040 S 12 40 40 200 50 YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI PARÇASI BASKI VİDASI WEDGE CLAMP SCREW ALTLIK VİDASI YAY ANAHTAR SHIM SCREW SPRING ALLEN KEY CNM.. 12 04., VPDP 02 VPV 02 VPCN 12 VAPV 02 AA3
