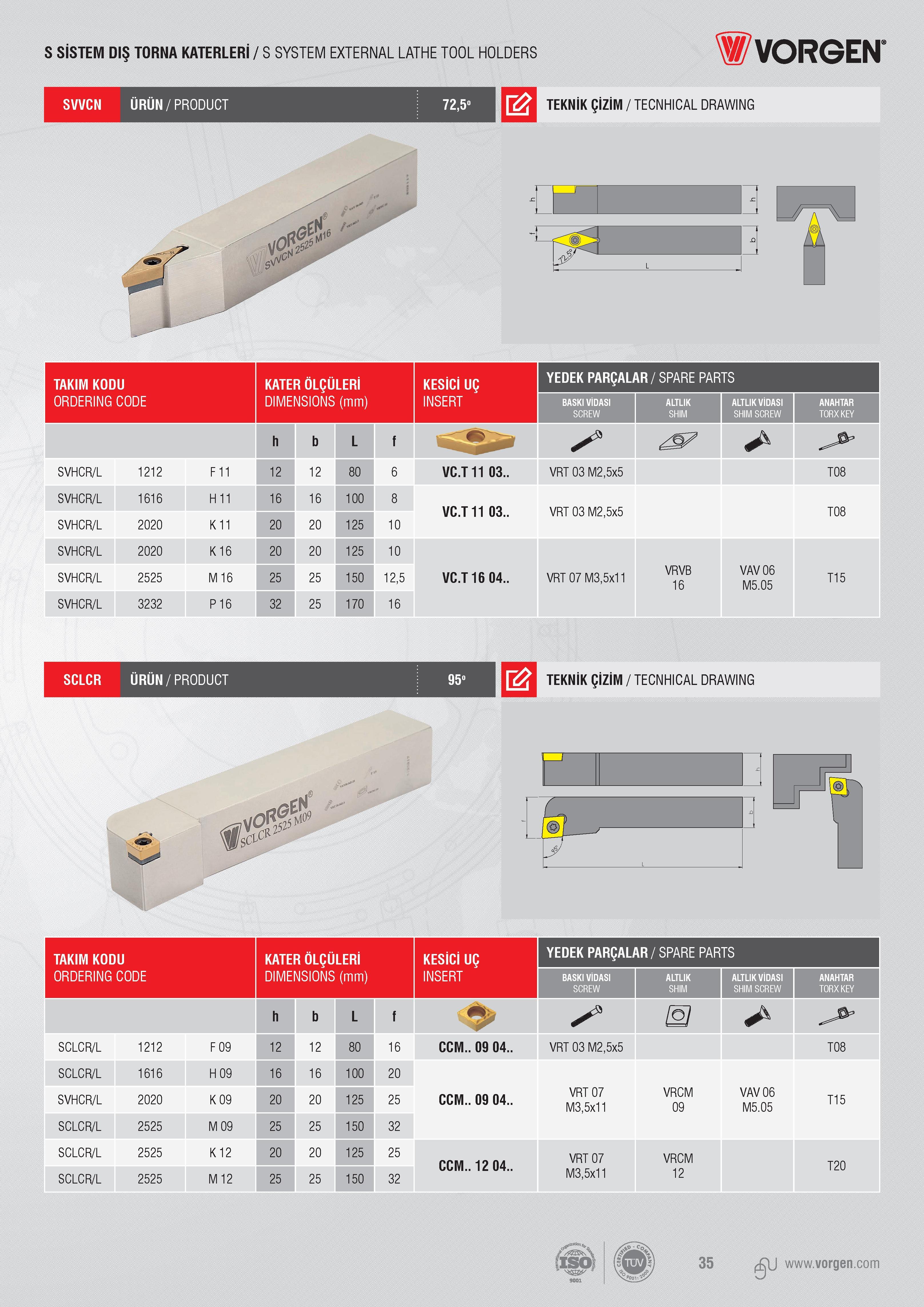

S SİSTEM DIŞ TORNA KATERLERİ / S SYSTEM EXTERNAL LATHE TOOL HOLDERS Vorgen SVVCN ÜRÜN/PRODUCT 72,5° TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI VİDASI SCREW ALTLIK VİDASI ANAHTAR SHIM SCREW TORXKEY h b L f SVHCR/L 1212 F 11 12 12 80 6 VC.T11 03.. VRT 03 M2,5x5 T08 SVHCR/L 1616 H 11 16 16 100 8 VC.T11 03.. VRT 03 M2,5x5 T08 SVHCR/L 2020 K 11 20 20 125 10 SVHCR/L 2020 K 16 20 20 125 10 SVHCR/L 2525 M 16 25 25 150 12,5 VC.T 16 04.. VRT 07 M3,5x11 VRVB 16 VAV 06 M5.05 T15 SVHCR/L 3232 P 16 32 25 170 16 SCLCR ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU KATER ÖLÇÜLERİ Ç YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм BASKI VİDASI SCREW ALTLIK VİDASI SHIM SCREW ANAHTAR TORXKEY h b L f X9 ( 1 SCLCR/L 1212 F 09 12 12 80 16 CCIVL 09 04.. VRT 03 M2,5x5 T08 SCLCR/L 1616 H 09 16 16 100 20 SVHCR/L 2020 K 09 20 20 125 25 CCM.. 09 04.. VRT 07 M3,5x11 VRCM 09 VAV 06 M5.05 T15 SCLCR/L 2525 M 09 25 25 150 32 SCLCR/L 2525 K 12 20 20 125 25 CCM.. 12 04.. VRT 07 VRCM T20 SCLCR/L 2525 M 12 25 25 150 32 M3,5x11 12 ISO 35
