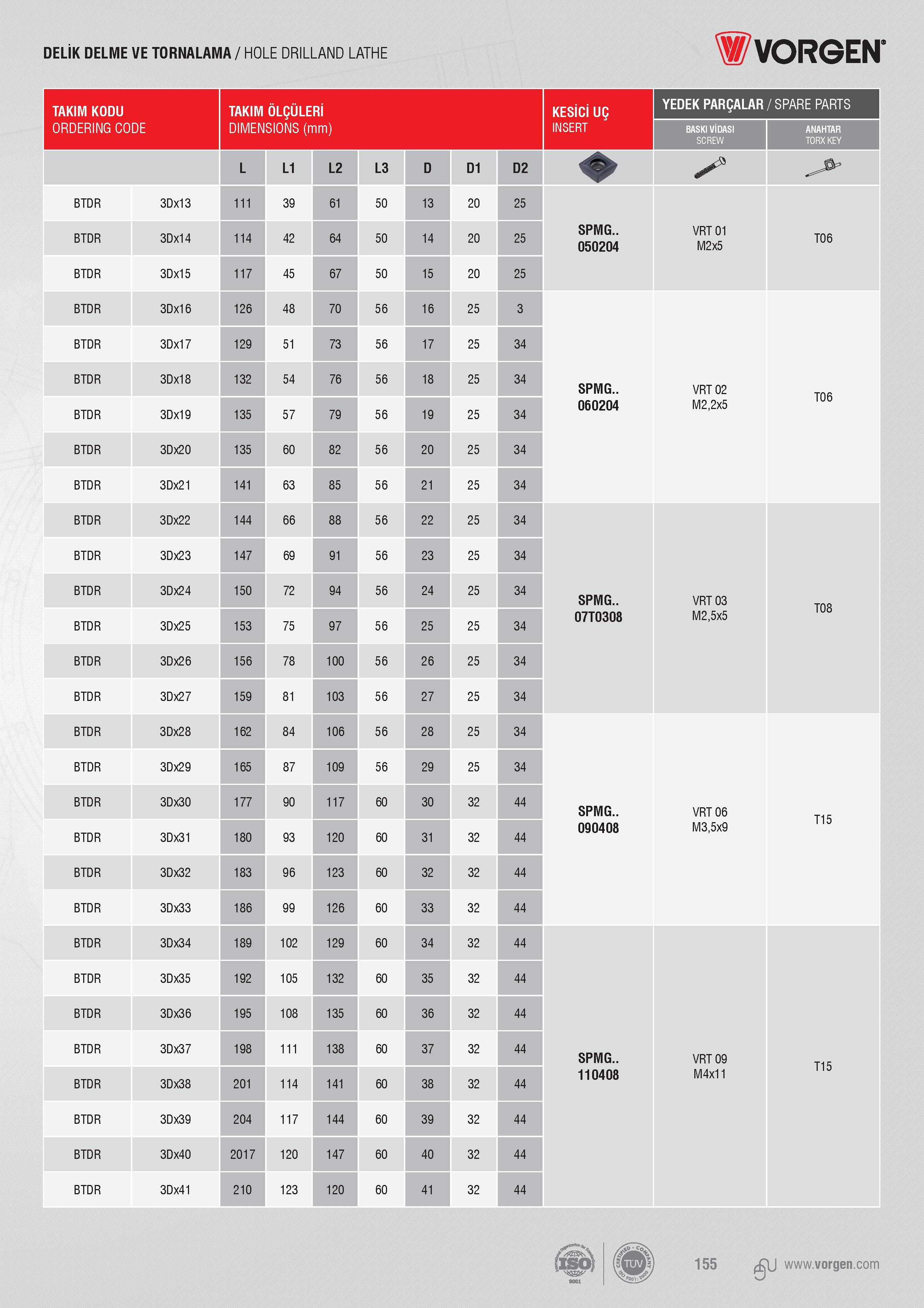

DELİK DELME VE TORNALAMA / HOLE DRILLAND LATHE Vorgen TAKIM KODU DE TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CO DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORX KEY L L1 L2 L3 D D1 D2 % BTDR 3Dx13 111 39 61 50 13 20 25 SPMG.. 050204 VRT 01 M2x5 TO 6 BTDR 3Dx14 114 42 64 50 14 20 25 BTDR 3Dx15 117 45 67 50 15 20 25 BTDR 3Dx16 126 48 70 56 16 25 3 SPMG.. VRT 02 060204 M2,2x5 BTDR 3Dx17 129 51 73 56 17 25 34 BTDR 3Dx18 132 54 76 56 18 25 34 BTDR 3Dx19 135 57 79 56 19 25 34 BTDR 3Dx20 135 60 82 56 20 25 34 BTDR 3Dx21 141 63 85 56 21 25 34 BTDR 3Dx22 144 66 88 56 22 25 34 SPMG.. 07T0308 VRT 03 M2,5x5 T08 BTDR 3Dx23 147 69 91 56 23 25 34 BTDR 3Dx24 150 72 94 56 24 25 34 BTDR 3Dx25 153 75 97 56 25 25 34 BTDR 3Dx26 156 78 100 56 26 25 34 BTDR 3Dx27 159 81 103 56 27 25 34 BTDR 3Dx28 162 84 106 56 28 25 34 SPMG.. VRT 06 090408 M3,5x9 BTDR 3Dx29 165 87 109 56 29 25 34 BTDR 3Dx30 177 90 117 60 30 32 44 BTDR 3Dx31 180 93 120 60 31 32 44 BTDR 3Dx32 183 96 123 60 32 32 44 BTDR 3Dx33 186 99 126 60 33 32 44 BTDR 3Dx34 189 102 129 60 34 32 44 SPMG.. 110408 VRT 09 M4x11 T15 BTDR 3Dx35 192 105 132 60 35 32 44 BTDR 3Dx36 195 108 135 60 36 32 44 BTDR 3Dx37 198 111 138 60 37 32 44 BTDR 3Dx38 201 114 141 60 38 32 44 BTDR 3Dx39 204 117 144 60 39 32 44 BTDR 3Dx40 2017 120 147 60 40 32 44 BTDR 3Dx41 210 123 120 60 41 32 44
