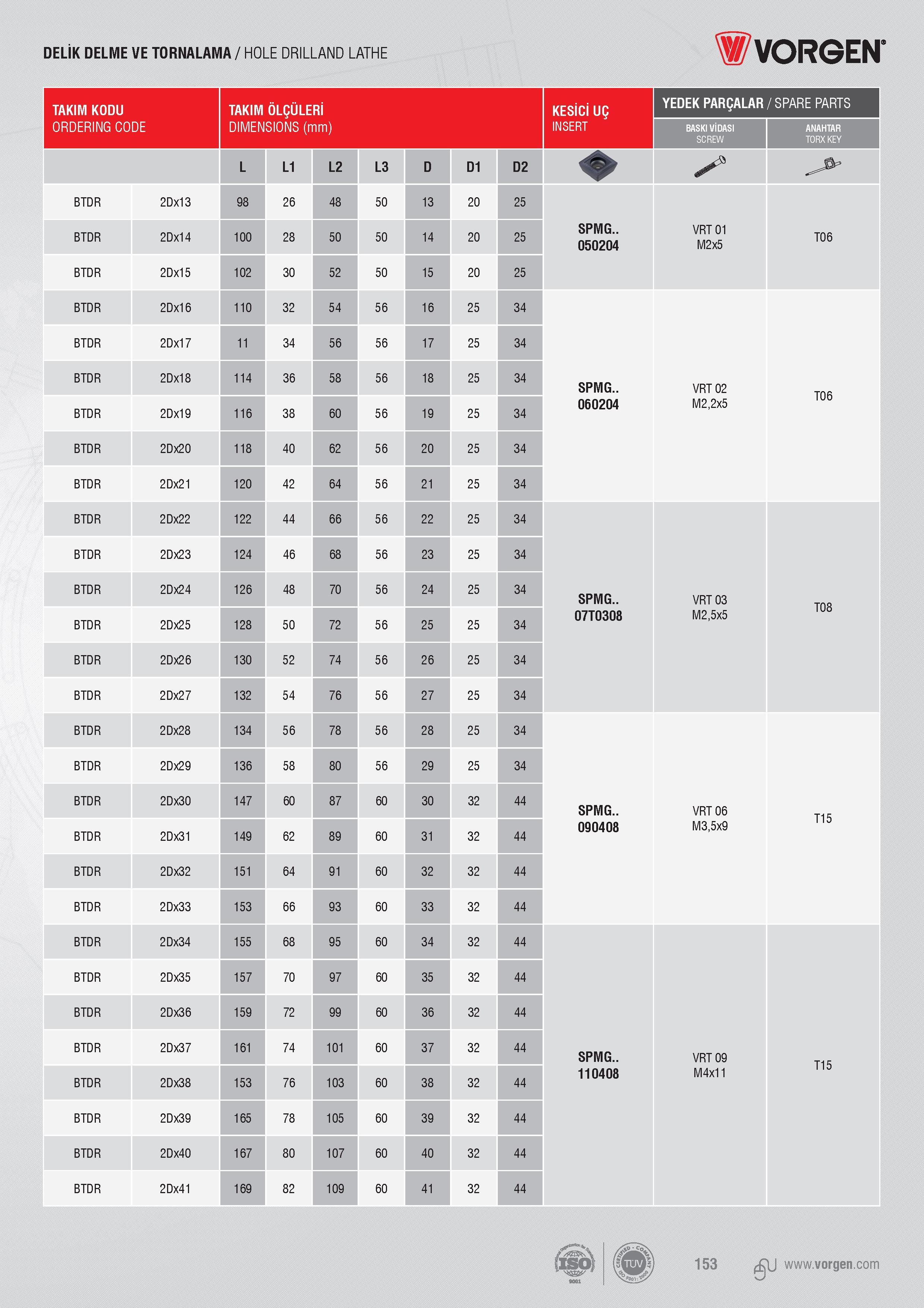

DELİK DELME VE TORNALAMA / HOLE DRILLAND LATHE Vorgen TAKIM KODU DE TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CO DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORX KEY L L1 L2 L3 D D1 D2 % X BTDR 2Dx13 98 26 48 50 13 20 25 SPMG.. 050204 VRT 01 M2x5 TO 6 BTDR 2Dx14 100 28 50 50 14 20 25 BTDR 2Dx15 102 30 52 50 15 20 25 BTDR 2Dx16 110 32 54 56 16 25 34 SPMG.. VRT 02 060204 M2,2x5 BTDR 2Dx17 11 34 56 56 17 25 34 BTDR 2Dx18 114 36 58 56 18 25 34 BTDR 2Dx19 116 38 60 56 19 25 34 BTDR 2Dx20 118 40 62 56 20 25 34 BTDR 2Dx21 120 42 64 56 21 25 34 BTDR 2Dx22 122 44 66 56 22 25 34 SPMG.. 07T0308 VRT 03 M2,5x5 T08 BTDR 2Dx23 124 46 68 56 23 25 34 BTDR 2Dx24 126 48 70 56 24 25 34 BTDR 2Dx25 128 50 72 56 25 25 34 BTDR 2Dx26 130 52 74 56 26 25 34 BTDR 2Dx27 132 54 76 56 27 25 34 BTDR 2Dx28 134 56 78 56 28 25 34 SPMG.. VRT 06 090408 M3,5x9 BTDR 2Dx29 136 58 80 56 29 25 34 BTDR 2Dx30 147 60 87 60 30 32 44 BTDR 2Dx31 149 62 89 60 31 32 44 BTDR 2Dx32 151 64 91 60 32 32 44 BTDR 2Dx33 153 66 93 60 33 32 44 BTDR 2Dx34 155 68 95 60 34 32 44 SPMG.. 110408 VRT 09 M4x11 T15 BTDR 2Dx35 157 70 97 60 35 32 44 BTDR 2Dx36 159 72 99 60 36 32 44 BTDR 2Dx37 161 74 101 60 37 32 44 BTDR 2Dx38 153 76 103 60 38 32 44 BTDR 2Dx39 165 78 105 60 39 32 44 BTDR 2Dx40 167 80 107 60 40 32 44 BTDR 2Dx41 169 82 109 60 41 32 44
