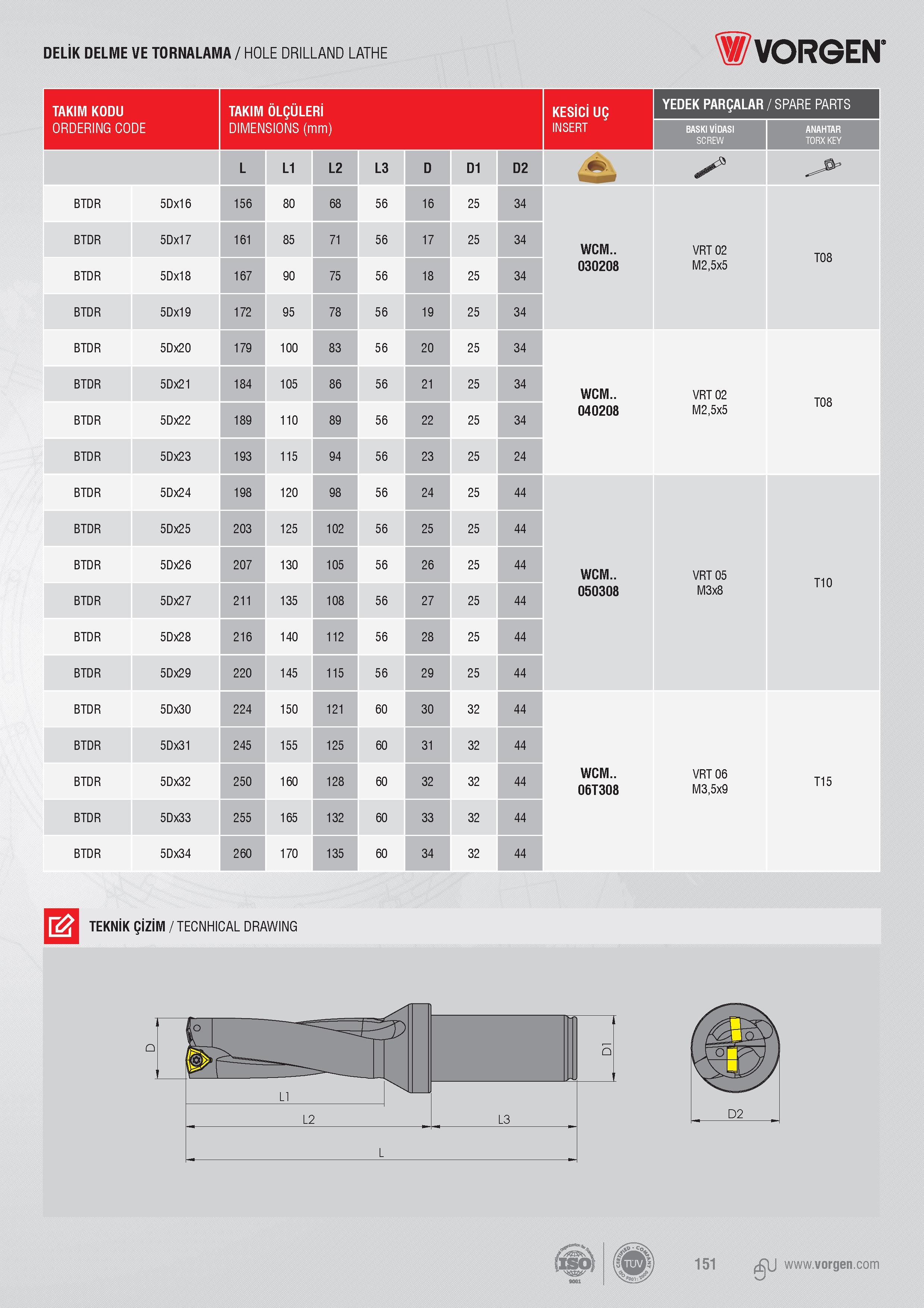

DELİK DELME VE TORNALAMA / HOLE DRILLAND LATHE Vorgen TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORX KEY L L1 L2 L3 D D1 D2 İ S BTDR 5Dx16 156 80 68 56 16 25 34 BTDR 5Dx17 161 85 71 56 17 25 34 WCM.. VRT 02 T08 BTDR 5Dx18 167 90 75 56 18 25 34 030208 M2,5x5 BTDR 5Dx19 172 95 78 56 19 25 34 BTDR 5Dx20 179 100 83 56 20 25 34 BTDR 5Dx21 184 105 86 56 21 25 34 WCM.. VRT 02 T08 BTDR 5Dx22 189 110 89 56 22 25 34 040208 M2,5x5 BTDR 5Dx23 193 115 94 56 23 25 24 BTDR 5Dx24 198 120 98 56 24 25 44 BTDR 5Dx25 203 125 102 56 25 25 44 BTDR 5Dx26 207 130 105 56 26 25 44 WCM.. VRT 05 T10 BTDR 5Dx27 211 135 108 56 27 25 44 050308 M3x8 BTDR 5Dx28 216 140 112 56 28 25 44 BTDR 5Dx29 220 145 115 56 29 25 44 BTDR 5Dx30 224 150 121 60 30 32 44 BTDR 5Dx31 245 155 125 60 31 32 44 BTDR 5Dx32 250 160 128 60 32 32 44 WCM.. 06T308 VRT 06 M3,5x9 T15 BTDR 5Dx33 255 165 132 60 33 32 44 BTDR 5Dx34 260 170 135 60 34 32 44 TEKNİK ÇİZİM / TECNHICAL DRAWING
