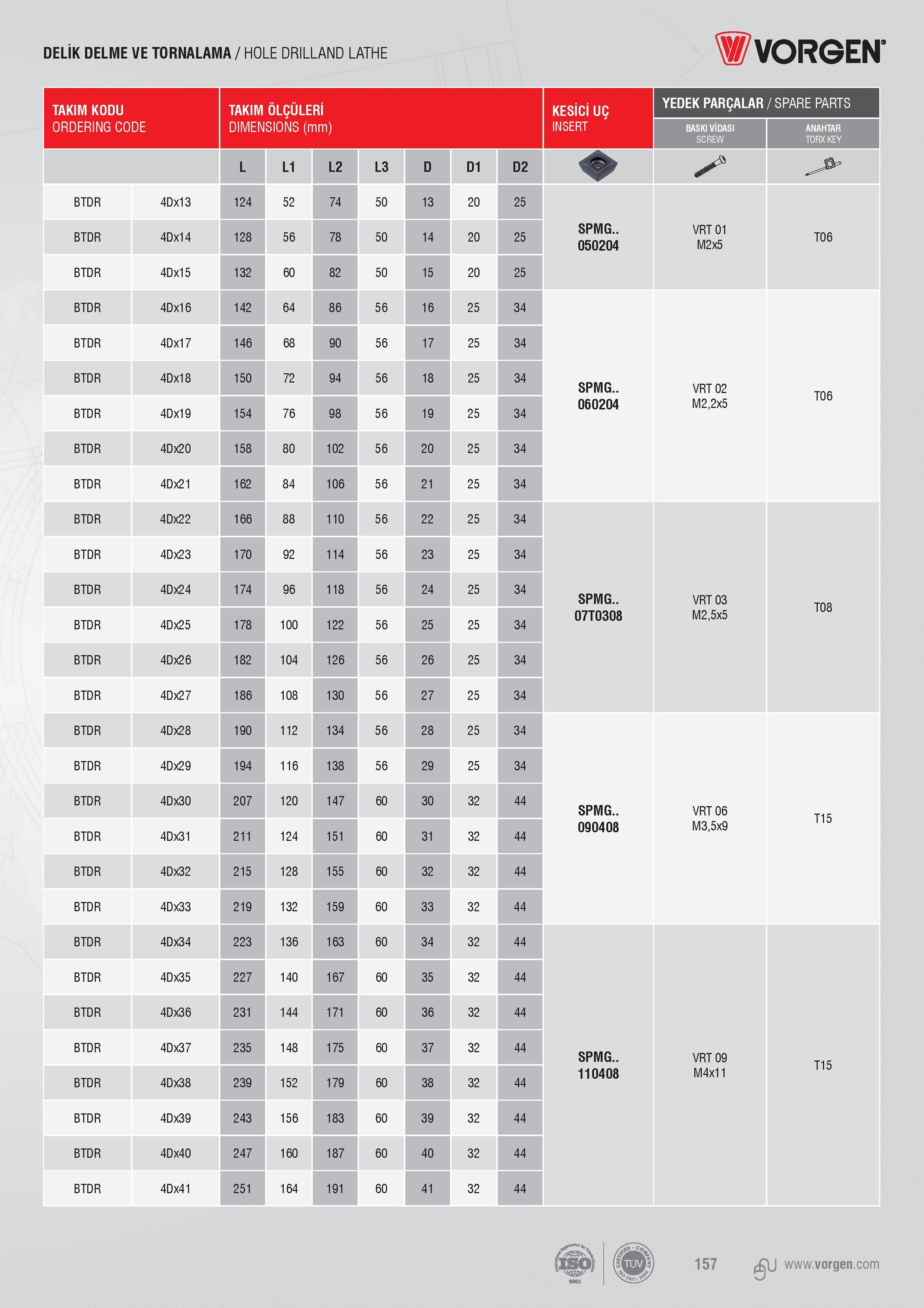

DELİK DELME VE TORNALAMA / HOLE DRILLAND LATHE Vorgen TAKIM KODU DE TAKIM ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CO DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SCREW ANAHTAR TORX KEY L L1 L2 L3 D D1 D2 % X BTDR 4Dx13 124 52 74 50 13 20 25 SPMG.. 050204 VRT 01 M2x5 TO 6 BTDR 4Dx14 128 56 78 50 14 20 25 BTDR 4Dx15 132 60 82 50 15 20 25 BTDR 4Dx16 142 64 86 56 16 25 34 SPMG.. VRT 02 060204 M2,2x5 BTDR 4Dx17 146 68 90 56 17 25 34 BTDR 4Dx18 150 72 94 56 18 25 34 BTDR 4Dx19 154 76 98 56 19 25 34 BTDR 4Dx20 158 80 102 56 20 25 34 BTDR 4Dx21 162 84 106 56 21 25 34 BTDR 4Dx22 166 88 110 56 22 25 34 SPMG.. 07T0308 VRT 03 M2,5x5 T08 BTDR 4Dx23 170 92 114 56 23 25 34 BTDR 4Dx24 174 96 118 56 24 25 34 BTDR 4Dx25 178 100 122 56 25 25 34 BTDR 4Dx26 182 104 126 56 26 25 34 BTDR 4Dx27 186 108 130 56 27 25 34 BTDR 4Dx28 190 112 134 56 28 25 34 SPMG.. VRT 06 090408 M3,5x9 BTDR 4Dx29 194 116 138 56 29 25 34 BTDR 4Dx30 207 120 147 60 30 32 44 BTDR 4Dx31 211 124 151 60 31 32 44 BTDR 4Dx32 215 128 155 60 32 32 44 BTDR 4Dx33 219 132 159 60 33 32 44 BTDR 4Dx34 223 136 163 60 34 32 44 SPMG.. 110408 VRT 09 M4x11 T15 BTDR 4Dx35 227 140 167 60 35 32 44 BTDR 4Dx36 231 144 171 60 36 32 44 BTDR 4Dx37 235 148 175 60 37 32 44 BTDR 4Dx38 239 152 179 60 38 32 44 BTDR 4Dx39 243 156 183 60 39 32 44 BTDR 4Dx40 247 160 187 60 40 32 44 BTDR 4Dx41 251 164 191 60 41 32 44
