VORGEN | Каталог VORGEN 2018 Инструмент металлорежущий с СРП (Всего 169 стр.) |
|||||
111 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.111 |
|||||

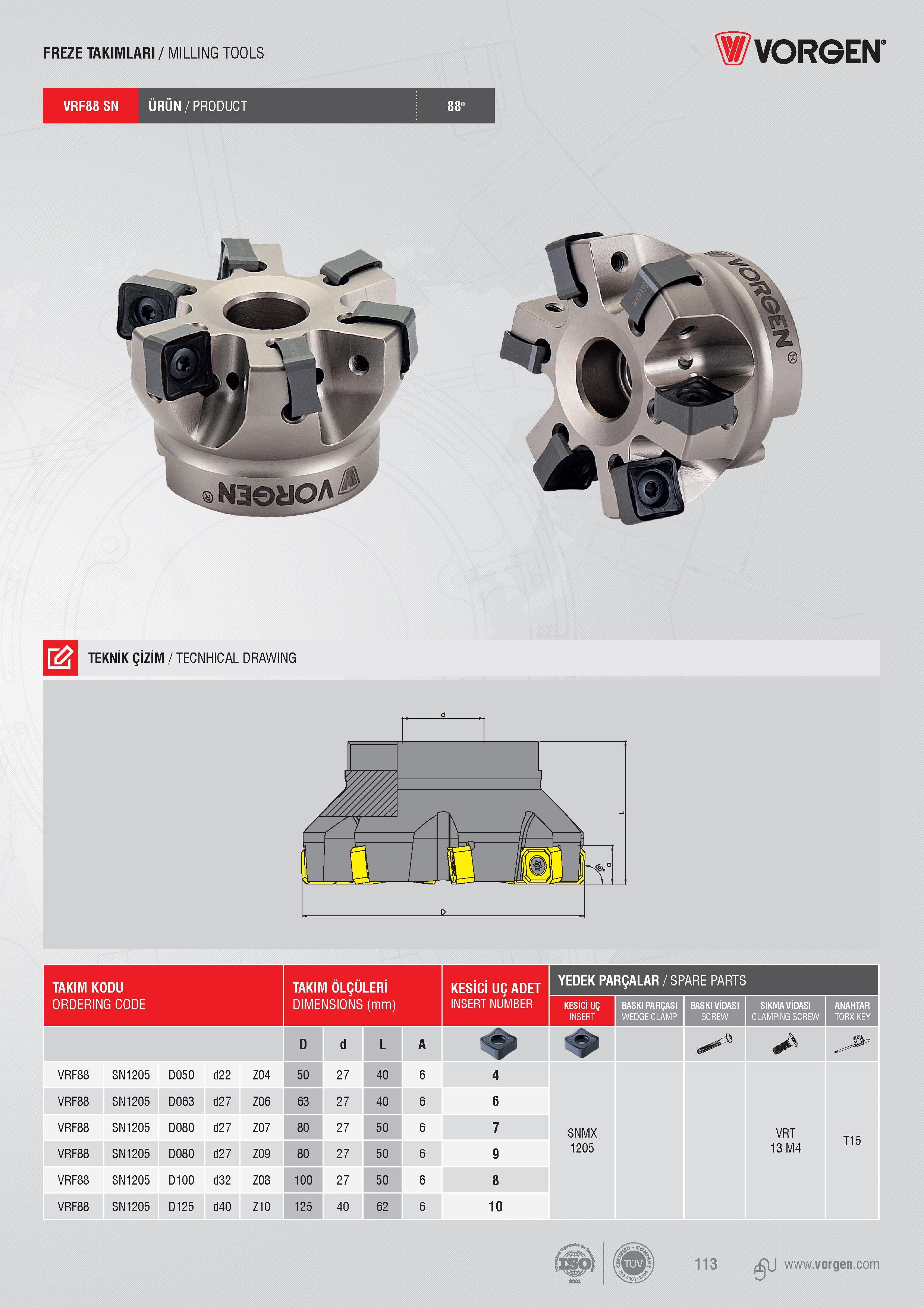

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 111 0111 Lab2u FREZE TAKIMLARI / MILLING TOOLS Vorgen VRF88SN ÜRÜN/PRODUCT N30tlOA TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ ADET YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT NUMBER KESİCİ UÇ INSERT BASKI PARÇASI BASKI VİDASI WEDGE CLAMP SCREW SIKMA VİDASI CLAMPING SCREW ANAHTAR TORX KEY D d L A VRF88 SN1205 D050 d22 Z04 50 27 40 6 4 VRF88 SN1205 D063 d27 Z06 63 27 40 6 6 VRF88 SN1205 D080 d27 Z07 80 27 50 6 7 SNMX VRT T15 VRF88 SN1205 D080 d27 Z09 80 27 50 6 9 1205 13 M4 VRF88 SN1205 D100 d32 Z08 100 27 50 6 8 VRF88 SN1205 D125 d40 Z10 125 40 62 6 10 |
|||||
