VORGEN | Каталог VORGEN 2018 Инструмент металлорежущий с СРП (Всего 169 стр.)

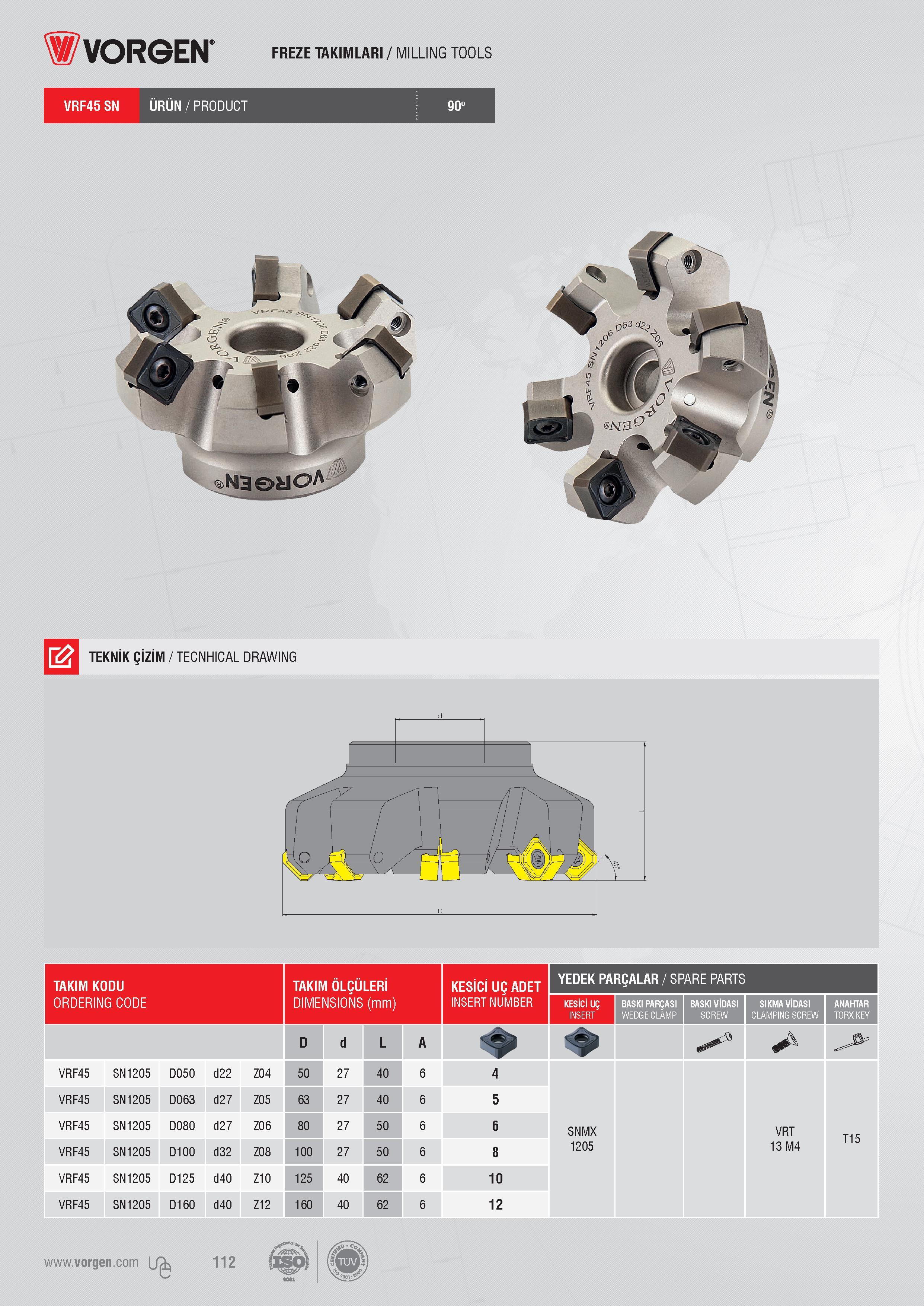

110 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.110
110 FREZE TAKIMLARI / MILLING TOOLS VRF45 SN ÜRÜN / PRODUCT 90 TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ ADET YEDEK PARÇALAR / SPA Каталог VORGEN 2018 Станочный инструмент с режущими сменными пластинами Токарные резцы Расточные державки и оправки Фрезы концевые и насадные с СРП Сверла Стр. 110

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 110 0110 Lab2u

FREZE TAKIMLARI / MILLING TOOLS VRF45 SN ÜRÜN / PRODUCT 90" TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ ADET YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT NUMBER KESİCİ UÇ INSERT BASKI PARÇASI WEDGE C LAMP BASKI VİDASI SCREW SIKMA VİDASI CLAMPING SCREW ANAHTAR TORXKEY D d L A VRF45 SN1205 D050 d22 Z04 50 27 40 6 4 VRF45 SN1205 D063 d27 Z05 63 27 40 6 5 VRF45 SN1205 D080 d27 Z06 80 27 50 6 6 SNMX VRT VRF45 SN1205 D100 d32 Z08 100 27 50 6 8 1205 13 M4 I I 0 VRF45 SN1205 D125 d40 Z10 125 40 62 6 10 VRF45 SN1205 D160 d40 Z12 160 40 62 6 12 “ s 112
